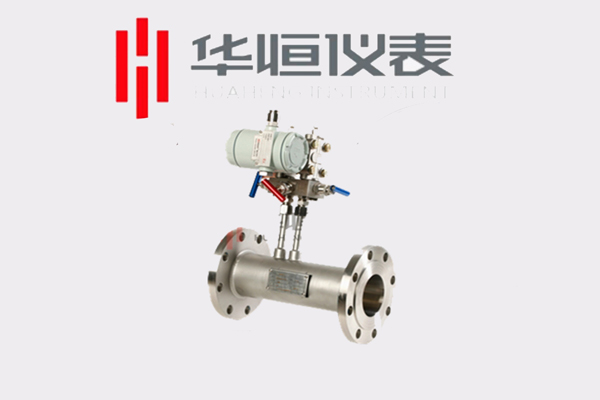

V锥流量计安装指导

　　1．安装直管段要求低

       对安装直管段要求低，上游直管：0－3D；下游直管：0－1D。

　　由于V锥流量传感器的外形和中心安装位置的特点，它直接与流动的高流速区域产生相互作用，V锥体迫使高流速区域与靠近管壁的低流速混合，流体接近锥体时流态变得"扁平"朝着充分发展的流态形状发展，可以在锥体上游重新形成流态，从而使用V锥传感器比其他流量测量仪表只需要更短的直管段就能在管内形成充分发展的流动。

　　流体在接近V锥体流动时可以产生扁平的流态分布，因此与其他其它差压仪表相比，对上游的干扰因素更能发挥整形作用。V锥上游直管：0－3D；下游直管：0－1D。这对那些大口径，费用昂贵的管路用户，或较短运行管路的用户带来好处。

　　2、量程比很宽

　　可以测量较低雷诺数范围（Re8000）的流量（小流量）。

　　典型量程比是10∶1，选择合适的参数，可以做到50∶1。由于V锥体悬挂在管道的中央，直接与高流速区域产生相互作用，迫使高流速区域与靠近管壁的低流速混合；当流量减小时，V锥继续与管道内的最大流速产生相互作用，在其它差压仪表可能检测不出差压信号时，V锥传感器仍然能够产生差压信号低到8000。

　　这是V锥流量计在检测小流量时的一个最大优点。

　　3、高精度

　　V锥传感器的一次元件精度为0.5%。系统精度取决于V锥传感器的精度等级和差压变送器、二次仪表的精度等级等。

　　4、重复性好

　　V锥传感器的重复性优于0.1%

　　5、V锥传感器耐磨损，传感器长期稳定性能好由于V锥体的外形是收缩流体，在锥体表面产生真空效应，不会对突变表面产生撞击，沿锥体表面形成分界层，引导流体离开边。这意味着边不会遭到脏污流体的磨损，因此系数保持不变，V锥传感器具有长期稳定性能好的特点。

　　6、信号稳定性好

　　差压检测一般都有"信号波动"，即使在流量稳定情况下，一次元件产生的信号也会由于干扰而有一定的波动。对于V锥传感器，流体通过V锥，在V锥体后面形成短的涡流，产生低振幅，高频率信号，转换成稳定的V锥信号。其信号波动是孔板的1/10。

　　7、永久压力损失小

　　因为流体对突变V锥的平滑表面没有撞击，因此V锥传感器的永久压损比孔板低。同样，由于V锥信号的稳定性，同样流量的满量程V锥差压信号比其它差压仪表低。同样的值，其压损是孔板的1/3～1/5。

　　8、V锥体系数计算范围宽

　　由于V锥传感器的V锥独特的几何形状，使得它的系数范围宽，标准的系数范围：0.45,0.55,0.65,0.75,0.85。

　　9、V锥传感器不堵塞，不粘附，无滞留死区，适用于脏污介质的流量测量由于V锥传感器具有自清洁的功能，不会在管内有流体中的颗粒、残渣、凝结物沉积的滞留区域，适用于脏污流体的流量测量，比如：焦炉媒气、高炉媒气、原料油、渣油等。

　　10、可以测量高温高压的介质

　　工作温度最高850℃，最大压力40MPa。

　　11、规格齐全，安装方式灵活

　　可选择法兰式、对夹式、直接焊接式等。管径从15mm～2000mm。
