孔板流量计的优缺点及特点
华恒首页< 产品资讯 孔板流量计的优缺点及特点

孔板流量计的优缺点及特点

返回列表 来源:华恒流量计 手机查看内容 浏览:181 发布日期:2024-11-04

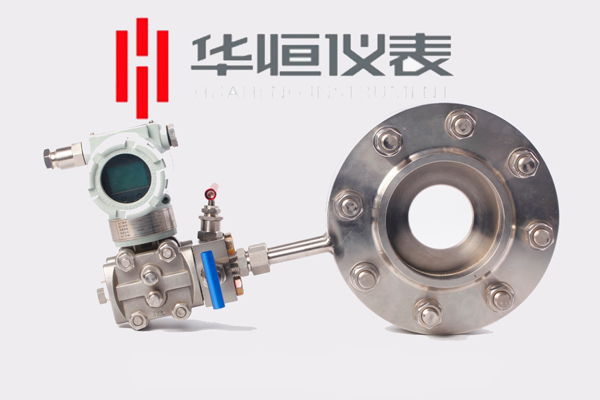

  SMT-LLJKB-1型系列孔板流量计是测量流量的差压发生装置,配合各种差压计或差压变送器可测量管道中各种流体的流量。孔板流量计节流装置包括环室孔板喷嘴等。孔板流量计节流装置与差压变送器配套使用,可测量液体、蒸汽、气体的流量,孔板流量计广泛应用于石油、化工、冶金、电力、轻工等部门。



  充满管道的流体,当它们流经管道内的节流装置时,流束将在节流装置的节流件处形成局部收缩,从而使流速增加,静压力低,于是在节流件前后便产生了压力降,即压差,介质流动的流量越大,在节流件前后产生的压差就越大,所以孔板流量计可以通过测量压差来衡量流体流量的大小。,这种测量方法是以能量守衡定律和流动连续性定律为基准的。



  智能节流装置孔板流量计是集流量、温度、压力检测功能于一体,并能进行温度、压力自动补偿的新一代流量计,该孔板流量计采用先进的微机技术与微功耗新技术,功能强,结构紧凑,操作简单,使用方便。



  一、优点



  1.标准节流件是全用的,并得到了国际标准组织的认可,无需实流校准,即可投用,在流量计中亦是唯一的。



  2.结构易于复制,简单、牢固、性能稳定可靠、价格低廉。



  3.应用范围广,包括全部单相流体液、气、蒸汽、部分混相流,一般生产过程的管径、工作状态温度、压力,皆有产品。



  4.检测件和差压显示仪表可分开不同厂家生产,便与专业化规模生产。



  二、缺点



  1.测量的重复性、精确度在流量计中属于中等水平,由于众多因素的影响错综复杂,精确度难于提高。



  2.范围度窄,由于流量系数与雷诺数有关,一般范围度仅3∶14∶1。



  3.有较长的直管段长度要求,一般难于满足。尤其对较大管径,问题更加突出。



  4.压力损失大。



  5.孔板以内孔锐角线来保证精度,因此对腐蚀、磨损、结垢、脏污敏感,长期使用精度难以保证,需每年拆下强检一次。



  6.采用法兰连接,易产生跑、冒、滴、漏问题,大大增加了维护工作量。



  三、孔板流量计特点



  ▲孔板流量计节流装置结构易于复制,简单、牢固,性能稳定可靠,使用期限长,价格低廉。



  ▲孔板计算采用国际标准与加工。



  ▲孔板流量计应用范围广,全部单相流皆可测量,部分混相流亦可应用。



  ▲标准型节流装置无须实流校准,即可投用。



  ▲孔板流量计安装更简单,无须引压管,可直接接差压变送器和压力变送器。



  四、智能型孔板流量计特点



  ▲采用进口单晶硅智能差压传感器。



  ▲高精度,完善的自诊断功能。



  ▲智能孔板流量计智能孔板流量计其量程可自编程调整。



  ▲智能孔板流量计可同时显示累计流量、,瞬时流量、,压力、,温度。



  ▲具有在线、,动态全补偿功能外,智能孔板流量计还具有自诊断、,自行设定量程。



  ▲配有多种通讯接口。



  ▲稳定性高。



  ▲量程范围宽、,大于,10,1。



  五、智能型孔板流量计技术指标



  ▲高精度,0.075%



  ▲高稳定性,优于,0.1%FS/年



  ▲高静压,40MPa



  ▲连续工作,5,年不需调校



  ▲可忽略温度、,静压影响



  ▲抗高过压
