环形孔板流量计在各介质中的应用
随着科技不断进步,产品不断更新,热工仪表也在不断的更新换代。其中流量计的种类更是多到让用户眼花缭乱,用户不知从何处下手选择l流量计的类型。今天西安华恒仪表厂家为广大用户带来了环形孔板流量计在各介质中的应用的文章。

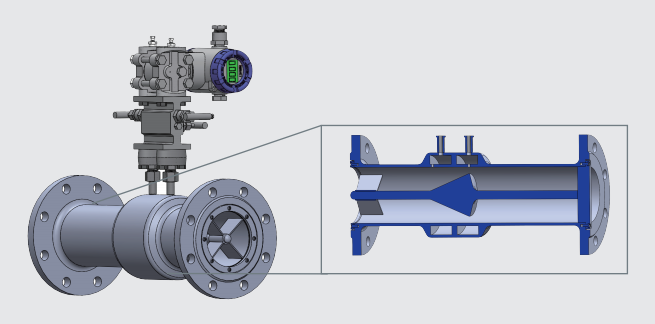

环形孔板流量计使流速增加,静压力低,于是在节流件前后便产生了压力降,即压差,介质流动的流量越大,在节流件前后产生的压差就越大,所以环形孔板流量计可以通过测量压差来衡量流体流量的大小。这种测量方法是以能量守衡定律和流动连续性定律为基准的。
环形孔板流量计在各介质中的应用
一、在焦炉煤气、半水煤气等脏污介质中的应用
这一类流体介质含有粉尘、焦油、萘、硫化物、水,使用其他仪表遇到的问题较多,本产品很受用户欢迎。在仪表结构方面,采用均压环和多个取压口,在均压环上与取压口相对的地方焊接一段与取压管相同内径的排污管、连接一个球阀,在清污时打开球阀排污或者在停气时用捅条疏通,也可以采用结构在不停气时用顶杆插入管壁清理取压管。
二、在过热蒸汽、饱和蒸汽等介质中的应用
这一类流体介质常常会有停汽的时候,由于热量散失,一部分变成冷凝水,在使用标准 孔板 的时候,由于板片边缘的阻挡(有的 孔板 上开着小孔,但由于孔太小,几乎不起作用),水存在管道的底部,在恢复通汽时这些水被蒸汽夹带着流过 孔板 ,因为两相流而不能准确计量,甚至有可能发生水锤现象,损坏关键。若使用环形 孔板 ,冷凝水可以从环形孔板的边沿流走,不会堆积在节流件附近,因此也就不会产生计量误差。需注意的是在垂直管道上安装,要保证流体是从下往上流动的。不能让蒸汽直接进入变送器,变送器的两个压力容器要承受相等的冷凝水液柱压力。
三、在冷却循环水等脏污液体介质中的应用

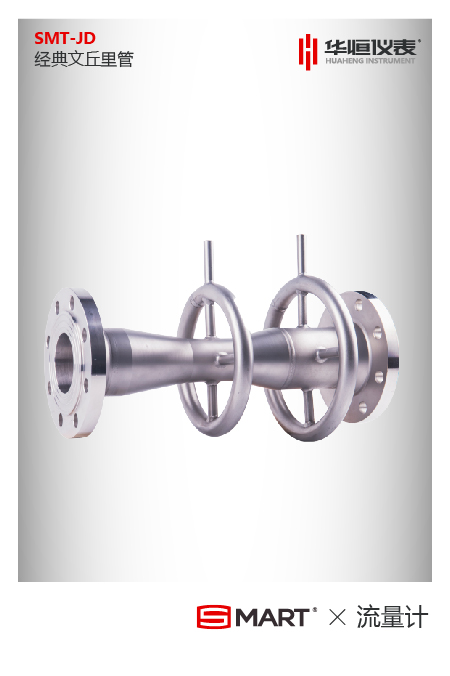

工业过程中,往往要用循环水对设备进行冷却,冷却水一般都比较脏,还可能含有铁锈,使用环形孔板流量计要受铁磁性物质的影响,读数不够稳定。若使用文丘里管,仪表的体积太大,安装不够方便(循环水管道一般铺设在地下,仪表安装在地沟里,仪表体积过大会增加施工和维修的困难),使用环形孔板流量计在这介质中则比较方便。
四、在高炉热风流量测量中的应用
炼铁高炉要送热风,热风炉离高炉一般比较近,且弯头较多。过去曾使用标准孔板,因直管段不够长而误差较大。本仪表因为有均压环和多个取压口,需要2D长的直管段即可。安装在热风炉送风管上之后即可使用。
华恒仪表始终坚信国产热工仪表的传感器技术会跟上世界的步伐,引领世界热工仪表传感器的走向。今天的环形孔板流量计在各介质中的应用就到这里,更多内容可以自行在本站查阅。
