V锥流量计

对于流量测量设备就我们现在市场上常用的就有多种,不同的流量仪表有着其不同的使用领域特点。相同的这样的仪表设备也有着不同的型号尺寸。作为仪表的生产商,在市场中。我们销售的流
订购热线:029-89016663
立即咨询

产品介绍

  对于流量测量设备就我们现在市场上常用的就有多种,不同的流量仪表有着其不同的使用领域特点。相同的这样的仪表设备也有着不同的型号尺寸。作为仪表的生产商,在市场中。我们销售的流量仪表有:V锥流量计,孔板,标准孔板,焊接孔板,孔板流量计,标准文丘里管,插入式双文丘里管,内藏式双文丘里管等多种,其中V锥类的流量仪表作为现在使用中常用的一种设备,对于工业的作用是很大的。



  一、产品概述



  V锥流量计(V-coneflowmeter)是20世纪80年代出现的一种新颖差压式流量计,它利用V锥体在流场中产生节流效应来测量流量。与普通节流件相比,它改变了节流布局,从中心节流改为环状节流。实践的使用证明,V锥流量计与一般差压流量计相比,长期使用精度高、重复性高、安装条件局限小、耐磨损、测量范围宽、适合脏污介质、压损小等优点。由于V锥体本身作为流场的整流器而成为一种具有独特性能的新型流量传感器。



  二、测量原理



  V形内锥式节流装置包括一个在测量管中同轴安装的尖圆锥体和相应的取压口。该测量管是预先精密加工好的,在尖圆锥体的两端产生差压。此差压的高压(正压)是在上游流体收缩前的管壁取压口处测得的静压力,而低压力(负压)则是在圆锥体朝向下游端面,锥中心轴处所开取压孔所得。而其高低压之差的开平方与其体积流量成正比关系,通过测量V锥上下游的差压进而得出流量。



  这种测量方法是以流动连续性方程(质量守恒定律)和伯努利方程式(能量守恒定律)的原理为基础的。因此它的流量计算公式与其他差压式流量计相同。



  三、产品特点



  1.传感器本体能对流体流态整形。



  2.量程比宽,精度高,重复性好。



  3.耐磨损长期使用稳定性好。



  4.所需直管段很短,不需要在流量计的上游安装流动调整器。



  5.流量计结构具有自清扫功能,不会产生赃污物的积垢,非常适用于脏污流体的流量测量如焦炉煤气、湿气体等。



  6.内锥体可以减弱被测压力差压场中脉动振荡的幅值从而减小差压信号中的噪声(如空所示)。



  7.无可动部件,可靠性好,安装方便。



  8.当流体流经具有特殊廓形的内锥体时会在其周边形成边界层并疏导流体离开锥体尾部的边缘从而减少它被磨损的可能性。



  9.压力损小,适用于低静压流体的流量测量的使用场合。



  10.环形通道,对于脏污流更准确更有效的流量测量。



  四、V锥流量计技术规格



  1、V型锥流量计有直焊式和法兰连接式、方管式、对夹式、非标订制几种结构形式。 产品供货范围见选型表。



  2、使用范围:广泛运用于油,水,气,汽各种流体,特别是一些高温高压,脏污介质的测量,明显强于其它的仪表。



  3、准确度等级:0.5%



  4、重复性:0.1%



  5、工作压力:最大42MPa



  6、工作温度:-40~700



  7、环境温度:-40~80℃



  8、量程比:通常为10:1,选用合适的差压变速器可达60:1



  9、安装直管段要求:前3D直管段,后1D直管段



  10、适用介质:几乎适用于所有气体、液体介质



  11、公称通径:DN15~DN2000



  12、结构材料材质:管道,表体法兰及V锥体可提供多种材质供用户选择,来满足不同工况的需要



  13、安装方式:可提供多种附件供用户安装,满足用户的各种工况的需求,可以任意方向安装,与介质状态无关



  14、防爆等级(差压变送器):隔爆、本安、不防爆可供选择(差压变送器)



  15、供电电源(差压变送器):12~24VDC



  16、输出信号(差压变送器):4~20mA或HART协议



  五、V锥流量计外形结构图


  六、V锥流量计结构尺寸表

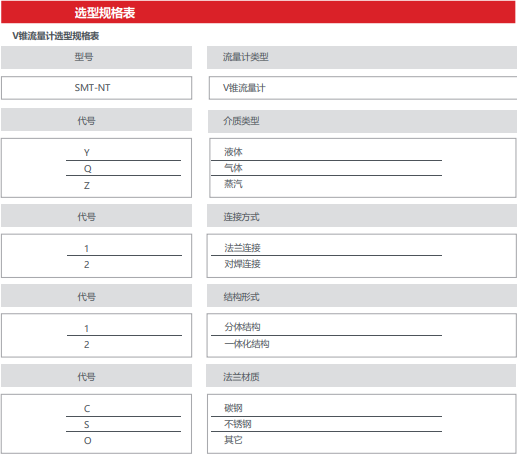

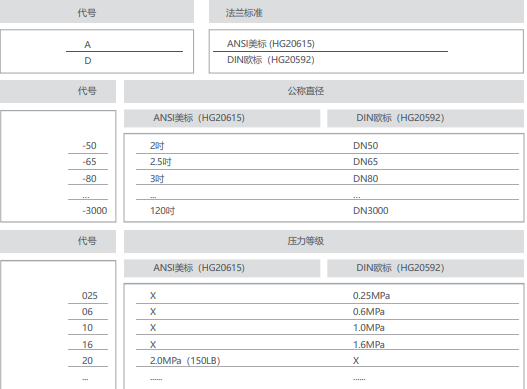

      七、选型规格



  技术规格及常用的数学模型



  作为一种先进的差压式流量计产品,与其它众多的仪表产品相比,V锥流量计对于直管段的要求是相当少的,这对于一些工艺管道非常有限的安装环境来说,是非常有利的。但对于管道的切面要求则会比较多,其中一体化V锥流量计的使用是比较广泛的。市场上流量仪表种类的多样性对于我们的使用来说,需要注意的问题也是比较多的。

        订货须知:

一、供方对质量负责的条件和期限:

  1、 供方提供1年的售后服务,但是需方必须严格按照产品使用说明书进行正常使用、且在1年内发生 故障情况下,供方提供免费维修;1年以后酌情收费修理。

  2、 即使在保修期内,如属下述情况者仍属收费修理:

  a.因错误使用,或需方自行拆卸、改造或人为破坏引起的故障、损坏、损伤。

  b.因公害、电压异常以及地震、雷电、风害或其它自然灾害等外部原因而造成的故障、损坏、损伤。

  二、交货期限: 合同签订生效后3-5个工作日发货(具体以合同为准)。

  三、付款方式:预付款30%,安排生产,全款到账发货。

  四、运输方式及到达站港和费用负担:快递或者铁路运输,费用由供方承担。

  五、发票类型:含13%增值税发票。

  六、验收方式及提出异议期限: 根据本合同第二条要求验收,提出异议期限为两个月,过期视为合格。

  七、违约责任:按《中华人民共和国合同法》的规定执行。

  八、解决合同纠纷的方式:双方协商解决,协商不成提交起诉方人民法院诉讼。

  九、其他约定事项:合同传真件以及扫描件同样具有法律效力。
