德尔塔巴流量计的安装要求以及注意
在工业化迅速发展的大时代,缺少不了压力变送器、流量计、液位计、密度计、差压变送器等仪表把现场第一数据实时传输到工控系统上,为整个工业自动化系统充当控制、检测等一系列的眼睛,接下来华恒仪表为您解读工业现场最前沿的压力变送器使用情况。
每一个设备,每一个流量计都有各自的安装要求、安装规范、安装注意;有的安装简单、有的安装复杂;有的注意事项少,有的注意事项多。本文主要讲述下德尔塔巴流量计的安装要求以及注意。
1、开孔位置的选择

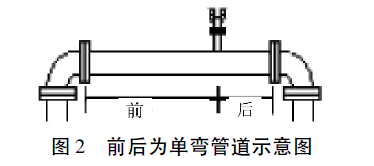

为了使德尔塔巴流量探头能够达到测量的高精度,开孔的位置,需要一定的前后直管段。不同的管道结构将会有不同的直管段要求,如前后为单弯管道,前直管段为7ID,后直管段为3ID,准确度为0.2%,如图2所示;前直管段为4ID,后直管段为3ID,准确度为0.5%。不同的厂家产品前后前直管段的要求有差异。
2安装探头套管和引压管的方向
德尔塔巴流量计有一体式和分体式。无论是何种介质,探头与差压变送器均可以实现一体化连接或分体连接。分体式流量计一般由探头、引压管和差压变送器等组成。探头套管和引压管的方向与被测流体的种类、安装的管道(水平、垂直或者有一定倾斜角度)有关。
当德尔塔巴流量计测量液体时,差压信号是经过引压管中的液体传递到差压变送器的,如果液体中有气泡将会引起测量的误差,所以在安装时,应使在探头套管、引导管和差压变送器中的气泡能够排回管道中。所以要尽量从下向上安装。水平安装时,探头套管需要向下有一定倾斜,这样使气泡可以自动排出,安装引压管时,需要有一个向下的一定倾斜,这样使气泡可以自动排出。
当德尔塔巴流量计测量气体时,德尔塔巴流量探头中的冷凝水会对测量结果带来很大影响,所以在安装时,必须将冷凝水排回管道,尽量从上向下安装。如果必须水平安装,安装探头套管时,需要向上有一定倾斜,使冷凝水可以自动排出,在这种情况下,差压变送器往往会通过多阀组安装在支架上。探头套管和引压管必须保证向上稍微倾斜。如图3所示,向上倾斜的角度非常大不能超过3。引压管的内径至少应为8mm,长度可以根据需要来确定。
3、差压变送器的安装
在德尔塔巴流量探头上标有流体流向以及微差压变送器连接时的标志标牌。流体方向的迎向流为+,背向为-。安装差压变送器时,注意流体的流向应该与差压变送器的极性相一致。当测量蒸汽时,德尔塔巴探头中己经配置了冷凝器,差压信号是经过一段冷凝管道传递到差压变送器。安装时,务必要将左右两个冷凝器保持在同一水平的位置(使用水平仪来保证其水平)。在冷凝器之后,有一段管道,用于分体或者一体化连接到差压变送器。
仪器仪表是工业化进程的基石,只有选用工业现场选用合适的仪表,才能够事半功倍,自动化流程才能够更加自动化。
