前后直管段太短时孔板流量计应该如何安装

返回列表 来源:华恒仪表 手机查看内容 浏览:1 发布日期:2022-12-19

  在工业化迅速发展的大时代,缺少不了压力变送器、流量计、液位计、密度计、差压变送器等仪表把现场第一数据实时传输到工控系统上,为整个工业自动化系统充当控制、检测等一系列的眼睛,接下来华恒仪表为您解读工业现场最前沿的压力变送器使用情况。

  天然气在目前的生活中作用非常大,因此对天然气的计量意义是非同一般的。孔板流量计是节流装置的一种,主要用于气体流量检测,特别是天然气领域的流量测量是非常常见的,但是安装要求也比较高,表现为:

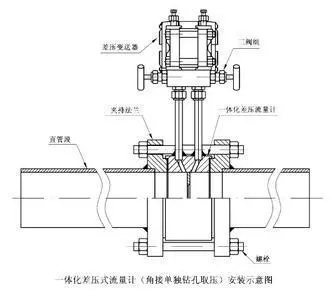

u=79039272,903158688&fm=253&fmt=auto&app=138&f=JPEG

  (1)当孔板流量计安装的时候,如果前后直管段太短,受到局部阻力影响,其截至流线疏密不均匀,彼此不平行,将直接影响孔板流量计测出的流量精度。

  (2)如果节流方向装反了,就根本起不到节流作用,也谈不上测量流体流量了。

  所以除了天然气之外其他气体很少使用孔板流量计。那么正确的孔板流量计安装做法是什么呢?

  (1)节流装置安装.

  1)节流装置必须安装在直管段L。当设计无规定时.锐孔板前应有15D-20D的直管段,锐孔板后应有5D-IOD的直线管段。应尽量避免任何局部阻力对流束的影响。节流装置处的管道.其内表面应光滑。法兰与管道焊接后应锉平打光。把法兰与管道间的焊缝磨成45C的焊缝。为防止因局部阻力而影响差压计侧量数优的准确性,在孔板前后两倍管径范围内不能有高出的垫料、堆积的焊痕及管子内壁显著粗糙等现象。

  2)应严格注意节流方向不得装反.外壳上刻有+号的为流人端.刻一号的为流出端.当锐孔板无标记时,孔板的尖锐一侧(即小口)应迎着流向,为流入端,而呈喇叭形(即大口)一侧为流出端。

  3)必须保证节流装置的开孔轴心线和管道轴心线同轴,节流装置的流入端而应与管道轴心线垂直.为防止凸人管内,衬垫内径应比管道内径大2-3mm,4)节流装置在安装之前,应将表面的油污用软布擦净,但应特别注意保护孔板尖锐边缘,不得用砂布或锉刀等进行辅助加工。可连同工艺管道一起安装或在试压前进行,并连同工艺管道一起进行试压,但在管道试压冲洗时.应将锐孔板拆下.用同厚度的垫圈将管道临时连上.等管道冲洗试压完毕后。再把孔板装上。

  (2)差压计安装.

  1)差压计应安装在便于观察、维护和操作的地方。如果现场安装的周围条件与差压计使用时规定的要求条件有明显差别时,应采用相应的保护措施。

  2)当测量液体流量时,应使两根导压管路内的液体温度相同。

  3)带有刻度的差压计就地安装时。仪表刻度中心一般应离地面为1.2m,4)侧量液体流量时.差压计安装位置宜比孔板位置低,如果不得不装在节流装置上方时.

  应从节流装置开始引出的导管先向下后向上弯,形成U形液封.在导管高点安装集气器。

  5)测量气体流量时,差压计应安装在节流孔板上方,防止气体介质中液体污物进人导管及差压计。如果不得不安装在下方时,应在导管非常低点安装沉降器。

  6)测非常水蒸气流量时,应保持两根引压管内冷凝液柱相等,避免高压蒸汽直接与差压计接触。因此在靠近节流孔板引压导管上安装两个平衡器.两个平衡器应位于同一水平面上.且平衡器及导压管内均应充满冷凝液体。平衡器与节流孔板之间不应设置切断阀门。差压计应安装在节流孔板的下方;如果不得不安装在上方时,应在异压管非常高处加装集气器或放气阀门。

  (3)引压导管安装.

  1)引压导管应按非常短距离安装.它的总长度应不大于30m.但不小于3m.引压导特的正负方向必须正确,不得接反。管线的弯曲处应该是均匀的圆角.弯曲半径以5D-8D为宜。应设法排除引压导管管路中可能积贮的气体、水分、液体或固体微粒等及影响压差精确而可靠地传送的其他成分。为此.引压导管管路的装设应保持垂直或与水面之间成不小于1:10的坡度,并加装气体、凝液、微粒的收集器和沉淀器等.且应定期进行排除。

  2)引压管路中应装有必要的切断、冲洗、灌封液、排污等所需要的阀门。全部引压管路应保证密封.应无渗漏现象。

  以上便是天然气孔板流量计的常规的正确安装做法,当然在某些天然气站,由于现场管道工艺的不同,有部分要求须要结合现场来做判断,不能盲目遵从安装规则。实际与理论相结合才是孔板流量计安装的非常基本原则。

  仪器仪表是工业化进程的基石,只有选用工业现场选用合适的仪表,才能够事半功倍,自动化流程才能够更加自动化。
