天然气V锥流量计

天然气V锥流量计属于边壁收缩式节流装置。是一种基于差压原理进行流量测量的流量仪表。其结构是在管道中心悬挂一个与管道同轴的V形锥体。流体经过时,V形锥体将流体逐渐地节流
订购热线:029-89016663
立即咨询

产品介绍

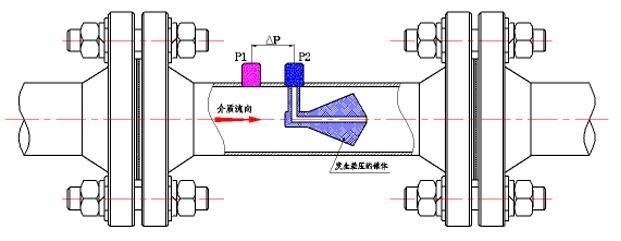

  天然气V锥流量计属于边壁收缩式节流装置。是一种基于差压原理进行流量测量的流量仪表。其结构是在管道中心悬挂一个与管道同轴的V形锥体。流体经过时,V形锥体将流体逐渐地节流收缩到管道的内边壁。V形锥流量传感器与差压变送器、显示仪表(或计算机)组成可实现流量的测量。V形锥特殊的结构具有很多的优点:如直管段要求短,适合脏污介质的测量,重复性好,相对孔板使用寿命长等等。因此可广泛应用于冶金、电力、化工、供热等工业的流量测量中。



  天然气V锥流量计产品特点:



  安装要求低:V锥流量计的自整流特性改变了流速分布,消除了涡流和死角,上游直管段0-3D、下游直管段0-1D;



  量程比大:通常为15:1,可达50:1;



  安装要求低:前0-3D直管段、后0-1D直管段;



  压损小、信号稳定:V锥的差压信号是高频低幅信号,同样的&beta;值,压损失孔板1/3~1/5,节能显著。信号波动是孔板的1/10;



  耐磨损:流线型锥形体节流后,在锥形体表面产生真空层效应,使得锥形体不易磨损;



  自清扫、不堵塞、不粘附:锥形彻底吹扫式设计避免了流体中的残渣、凝结物或颗粒的滞留;



  长期稳定性好:&beta;值可长期不变,并保证长期测量;



  精度高、重复性好:测量精度 0.5%F.S,重复性优于 0.1%F.S;



  &beta;值范围宽;V锥流量传感器独特的几何形状允许有广泛的&beta;值范围;

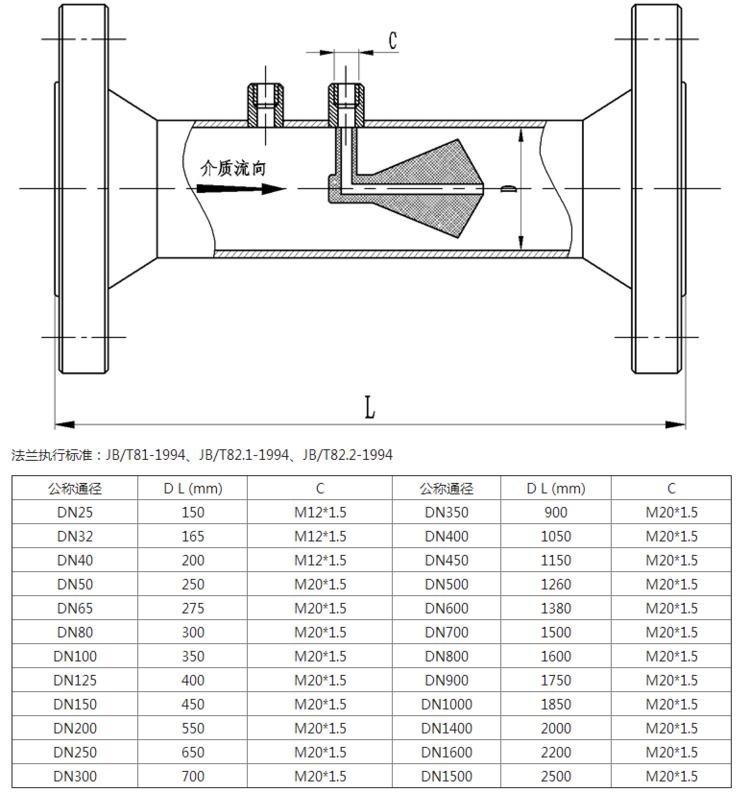

  规格齐全,安装方式灵活:可选管道式、法兰取压式、对夹式、插入式等;



  管径范围宽:适用DN15~DN2000管道(>2000协商订货)



  可测高温、高压介质:工作温度700℃,压力42MPa;



  可测脏污介质(如焦炉煤气、高炉煤气、原料油、渣油等);



  可测气液两相介质(湿气、冷凝水等)



  技术参数:



  精度等级: 0.5%F.S



  长期稳定性: 0.1%F.S/Y



  重复性: 0.1%



  流速:0.1m



  量程比:通常15:1,可达50:1



  雷诺数使用范围:8  10~5106



  工作压力: 32MPa,可达42MPa



  工作温度:-160℃~700℃



  管道尺寸:DN15~DN2000



  环境温度: 80℃



  相对湿度:5~85%



  输出信号:4~20mA



  供电电压:24VDC



  差压与压力变送器输出电流:4mA~20mA



  电源电压:220VAC



  输出电流:4mA~20mA



  智能差压与压力变送器通讯方式:HART,RS232&RS485



  产品用途:



  适用于冶金、化工、化肥、化纤、石油、天然气、电力、水力、矿山、机械、建材、城市能源、环境监测等企业中各种流体的流量测量。


型号说 明
HKLGV天然气V锥流量计
 代号按结构分类
 01管道式
 02内嵌式
 03插入式
 代号口径(mm)
 25-3000DN25-DN300
 代号压力等级(MPa)
 1.61.6
 2.52.5
 4.04.0
 6.36.3
 1010
 1616
 2626
 代号介质
 1液体
 2气体
 3蒸汽
 代号补偿形式
 N不带压力、温度补偿
 P带压力补偿输出
 T带温度补偿输出
 代号变送器差压量程范围
 0微差压量程
 1低差压量程
 2中差压量程
 3高差压量程
 代号是否带现场显示
 W节流装置传感器
 X智能节流装置(流量计)
