楔形流量计|厂家报价|节流装置生产厂家

返回列表 来源:华恒流量计 手机查看内容 浏览:169 发布日期:2021-06-29

     差压式流量计是由差压变送器、温压补偿(温度变送器+压力变送器)、三阀组、流量积算仪配套组成的高量程比差压流量测量节流装置。

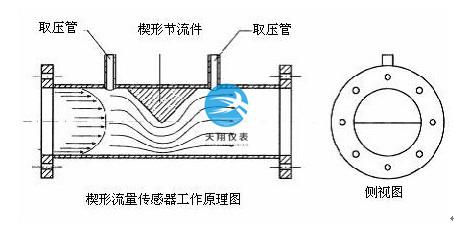

  楔形流量计和其他差压式仪表一样,也是基于流动连续性原理和伯努利方程来计算流体工况流量的。我们知道在同一密闭管道内,当压力降低时,速度会增加,当介质接近锥体时,其压力为P1,在介质通过锥体的节流区时,速度会增加,压力会降低为P2,如图所示,P1和P2都通过取压口引到差压变送器上,流速发生变化时,差压值会随之增大或减小。也就是说对于稳定流体,流量的大小与差压平方根成正比。当流速相同时,锥体节流面积越大,则产生的差压值也越大。



  产品特点

  1、特别适合于高粘度、低雷诺数、带悬浮颗粒或气泡的介质测量;

  2、压损比孔板小;

  3、楔形件结构设计特殊,有导流作用,防堵塞;

  4、具有流体粘度变化、温度变化、密度变化等补偿功能;

  5、抗振动、抗冲击、抗脏污、抗腐蚀;

  6、具有双向流量测量功能;

  7、重复性好、测量精度高,逐一水校后出厂,精度可达0.5%(未校准的也可达3%);

  8、楔形流量计结构简单、牢固、高可靠性,安装方便,运行维护费用低;

  9、无运动部件、耐磨损,长期使用时不需要重新标定。

  10、可测量腐蚀性介质,由于差压测量是采用隔膜式的双法兰差压变送器,腐蚀性介质不能进入导压管和差压变送器,所以只要用耐腐蚀材料加工楔形节流件,就能保证仪表对腐蚀性介质进行测量。

  楔形流量计主要优势

  1、产生更加稳定的差压信号,更加准确地对小流量进行测量

  楔形流量计让流体逐渐收缩,其流动平缓地发生改变,这样减弱了流场中压力的幅值,产生的差压信号更加稳定,能分辨的差压信号更小,有利于小流量的测量。

  2、抗脏污、自清洁能力、无滞流区

  楔形流量计其节流件采用的是一个有特殊夹角的检测件;两侧是光滑的圆面,V形楔形件的顶角朝下,这样有利于含悬浮颗粒的液体或粘稠液体及含有水分或杂质的气体顺利通过,同时,流体接近V形楔形件,流体流速加快,高速流体直接冲刷v形楔形件和管道内壁而不会在节流件上游侧产生滞流、粘附、沉淀。

  3、能够测量双向流量

  楔形流量计的检测件采用特殊对称的V形结构,利用两台变送器,可以实现用一台流量计测量正向和反向的流量。

  4、稳定性好、长期运行精度高,可靠性高

  由于楔形流量计采用V形楔形件的设计,V形楔形件会疏导流体离开节流件尾部边缘,减少它被磨损的可能性,节流件尺寸长期不变,又无可动部件与易损部件,可以保证仪表长期。

  5、压力损失为孔板差压的10%-20%

  楔形流量计的V形楔形件,使流体逐渐收缩,不会使流体的流动象孔板一样发生骤然变化,因而由摩擦和产生的旋涡带来的压力损失相对孔板更小。

  产品参数

适用管径D15mm~300mm(DN300以上也可以制作)
不确定度1.0~1.5% FS(出厂时逐台水校)
重复性0.2~0.5%
量程比10:1
工作压力-0.1Mpa~6.4Mpa
工作温度-50℃~400℃
流速0.01m/s
测量液体粘度上限500mPa.S
雷诺数范围下限300,上限1*106以上
适用介质水、污水、气体、蒸汽、高粘度液体、固液混合型

 差压式流量计是依据流体穿过节流装置时形成的压力差与流量之间的关系,测量压差来实现流量测定的原理设计而成的。被广泛应用在供水、供热、污水处理、电力、冶金、化工、石油等行业的过程控制和流量测量。
