产品介绍

　　产品简介

　　SMT-3151MV系列多参量流量变送器用于工业过程全系列差压、压力/绝对压力、温度和流量的测量，具有模拟（4~20mADC+hart）或数字（RS-485）输出信号。同时精确测量差压、静压及通过一个四线制 RTD 测量介质的过程温度。根据这些动态的介质条件，中央处理器CUP电子部件计算经补偿的质量流量。

　　SMT3151MV系列多参量变送器差压量程范围为 50Pa~10MPa（0.5mbar~100bar），最大工作压力分别为 0.6MPa、2MPa、10MPa 或 40MPa。针对高温、高腐蚀、粘稠介质可以提供各种规格的法兰连接型式，以适应不同复杂的工业现场需要。

　　技术性能

　　使用对象：    液体、气体或蒸汽

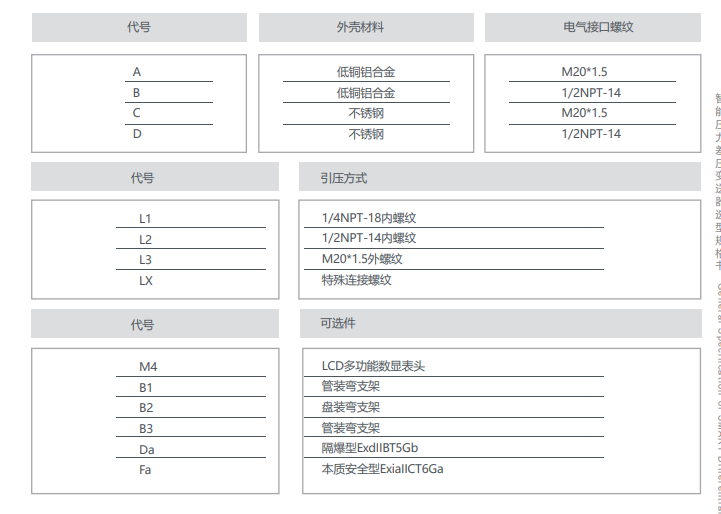

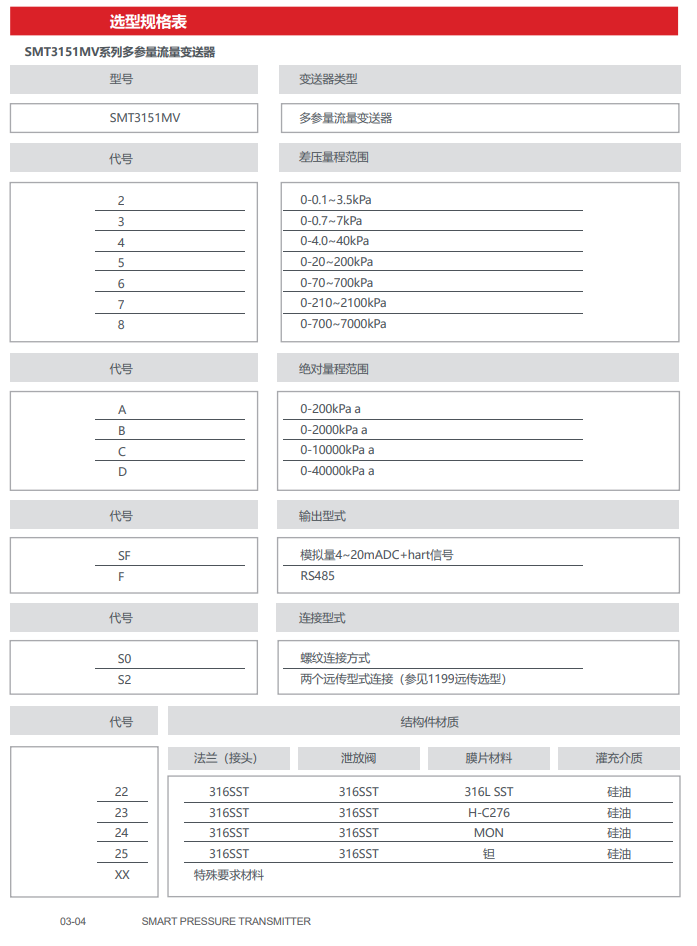

　　测量范围：    见选型规格表

　　输出信号：  4～20mA dc.输出，叠加HART协议数字信号（两线制）或RS485

　　电    源：   外部供电24V dc.，电源范围12V～45V

　　负载特性：

　　危险场所安装：    隔爆型ExdIIBT5Gb;

　　本安型 ExiaIICT6Ga;

　　温度范围：

　　过程温度测量：（RTD）-200～550℃

　　表体环境温度

　　电子线路板工作在-40～85℃；

　　敏感元件工作在   -40～104℃；

　　储存温度             -40～85℃；

　　带数字显示           -25～65℃（正常运行）；

　　-40～85℃（无损坏）；

　　相对湿度：0～95%（无结露）

　　超压极限： 加0(绝对压力)～40MPa变送器不损坏；正常工作压力在3.43kPa(绝对压力)至量程上限。

　　容积变化量：小于0.16cm3

　　阻    尼： 时间常数在0.2～32.0s之间可调。

　　启动时间：3s，不需预热。

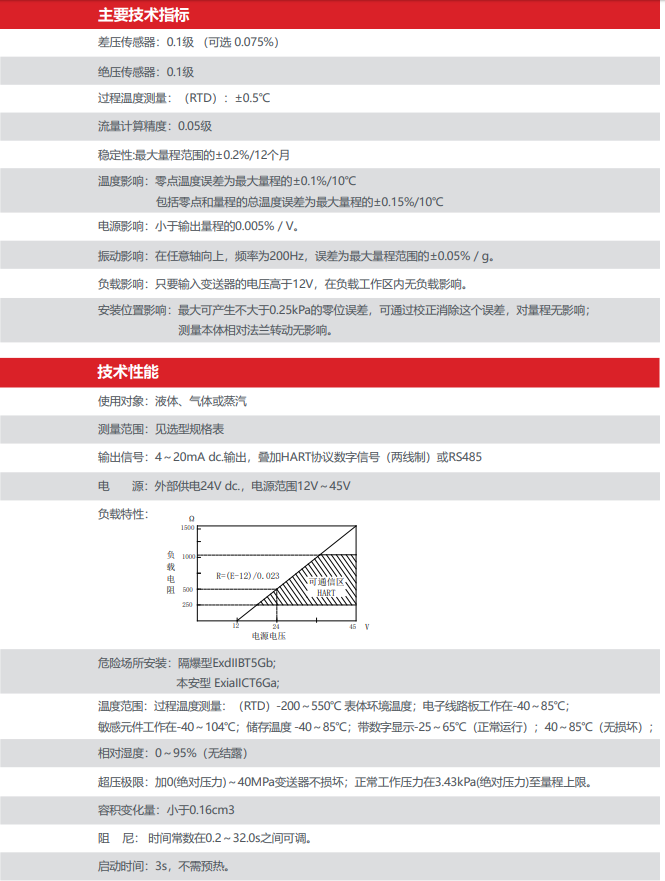

　　主要技术指标

　　精度

　　差压传感器：0.1级 （可选 0.075%）

　　绝压传感器：0.1级

　　过程温度测量：（RTD）：0.5℃

　　流量计算精度：0.05级

　　稳定性:最大量程范围的0.2%/12个月

　　温度影响：零点温度误差为最大量程的0.1%/10℃

　　包括零点和量程的总温度误差为最大量程的0.15%/10℃

　　电源影响：小于输出量程的0.005%／V。

　　振动影响：在任意轴向上，频率为200Hz，误差为最大量程范围的0.05%／g。

　　负载影响：只要输入变送器的电压高于12V，在负载工作区内无负载影响。

　　安装位置影响：最大可产生不大于0.25kPa的零位误差，可通过校正消除这个误差，对量程无影响；测量本体相对法兰转动无影响。

        订货须知：
     一、供方对质量负责的条件和期限：

　　1、 供方提供1年的售后服务，但是需方必须严格按照产品使用说明书进行正常使用、且在1年内发生 故障情况下，供方提供免费维修；1年以后酌情收费修理。

　　2、 即使在保修期内，如属下述情况者仍属收费修理：

　　a．因错误使用，或需方自行拆卸、改造或人为破坏引起的故障、损坏、损伤。

　　b．因公害、电压异常以及地震、雷电、风害或其它自然灾害等外部原因而造成的故障、损坏、损伤。

　　二、交货期限: 合同签订生效后3-5个工作日发货（具体以合同为准）。

　　三、付款方式：预付款30%，安排生产，全款到账发货。

　　四、运输方式及到达站港和费用负担：快递或者铁路运输，费用由供方承担。

　　五、发票类型：含13%增值税发票。

　　六、验收方式及提出异议期限: 根据本合同第二条要求验收,提出异议期限为两个月，过期视为合格。

　　七、违约责任：按《中华人民共和国合同法》的规定执行。

　　八、解决合同纠纷的方式：双方协商解决，协商不成提交起诉方人民法院诉讼。

　　九、其他约定事项：合同传真件以及扫描件同样具有法律效力。
