标准孔板流量计简单介绍
西安华恒仪表制造有限公司是掌握流量计、压力变送器、密度计、液位计核心技术的仪表生产厂家。主要生产流量计/压力变送器/密度计/液位计OEM(代工),拥有自主的研发团队和生产线。可以自主研发设计满足各行业、各环境下的高精度流量计。今天和大家分享一下标准孔板流量计简单介绍。
标准孔板流量计简介:
标准孔板流量计制造均按国际标准ISO5167或国家标准GB/T2624的规定进行。无需实流标定。它结构坚固、简单,安装方便,性能稳定,使用可靠。
取压方式有环室取压、单独钻孔取压和法兰取压。
公称压力,小于40Mpa。当20Mpa时,采用高压透镜孔板或全焊接式孔板。
公称通径,50~100mm,当公称通径小于50mm时,需制作成平孔板。
精确度为0.5%~1.5%
1)角接取压。使用条件:d2012.5mm
=0.2~0.75
DN50~1200mm
a)环室取压DN400mm(型号为LGBH)
b)单独钻孔取压(型号为LGBZ)
(1)DN400mm,PN2.5Mpa
(2)DN400mm,PN6.3Mpa(高径法兰)
(3)DN400mm,PN10Mpa(高径法兰)
2)法兰取压(型号为LGBF)使用条件:d2012.5mmDN50~1000mm=0.2~0.75
该取压方式比角接取压具有装配简单,安装方便,泄露环节少,容易排除取压口处的脏污等优点。一般情况都推荐使用这种取压方式。
【特点】
具有测量精度高,安装方便,使用范围广,造价低等特点。广泛应用于各种介质的流量测量。
【规格】DN20~3000mmPN0.25~32MPA

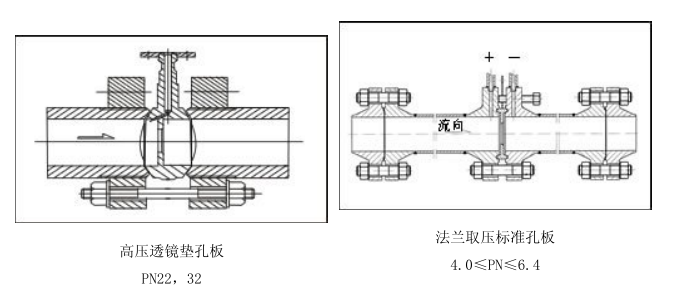

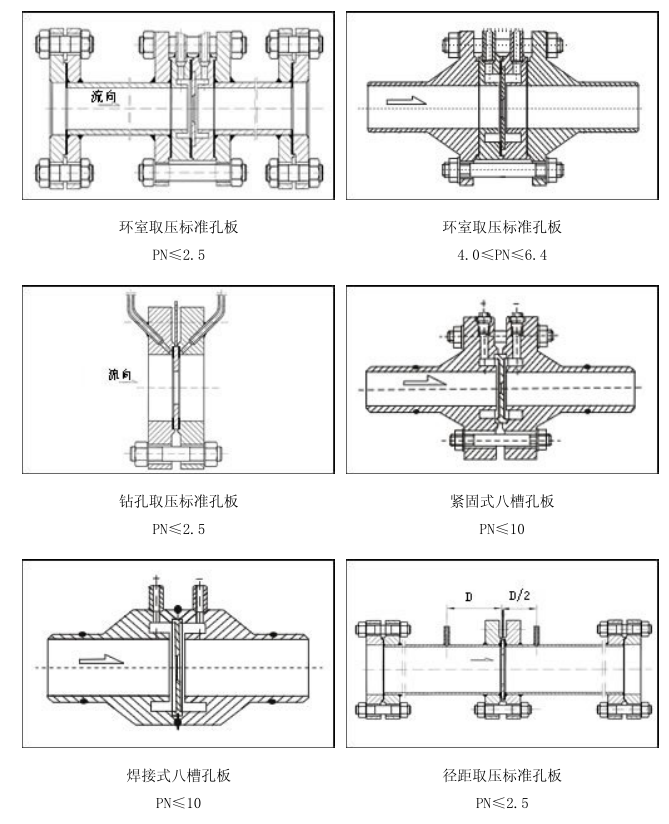

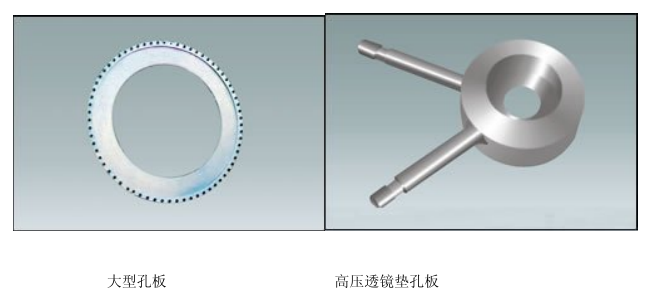

【产品示意图】

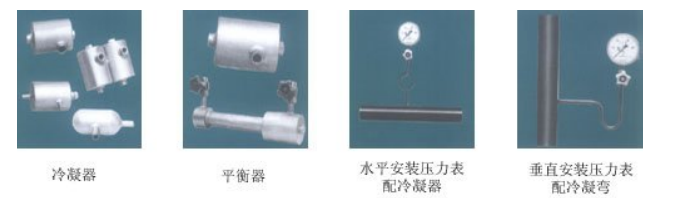

配件:

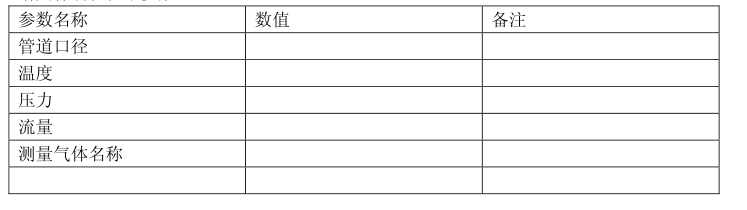

请具体确认以下参数:
相信通过以上标准孔板流量计简单介绍的全部容,能够使大家有一个较为全面的认识,对选择合适的液体流量计有所帮助。如有疑问,可以随时联系我们。
