标准孔板流量计安装说明
西安华恒仪表制造有限公司是掌握流量计、压力变送器、密度计、液位计核心技术的仪表生产厂家。主要生产流量计/压力变送器/密度计/液位计OEM（代工），拥有自主的研发团队和生产线。可以自主研发设计满足各行业、各环境下的高精度流量计。今天和大家分享一下标准孔板流量计安装说明。

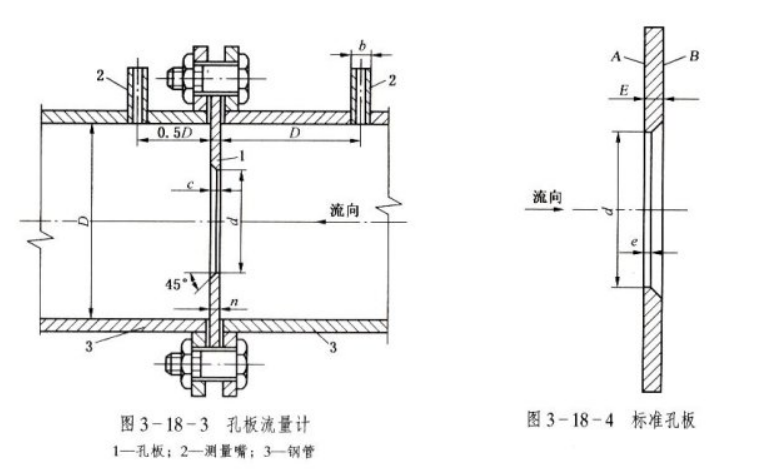

1.标准孔板流量计有孔板、 取压嘴和钢管组成， 安装过程中， 应注意孔板的安装方向， 具体如图所示。
2.标准孔板安装要求
（1） 标准孔板上游侧的测量管长度为 10D， 下游侧的长度为 4D。
（2） 测量管内必须满足表面清洁， 无凹陷和沉淀物， 相对粗糙度 K/D 应少于或等于 0.001。

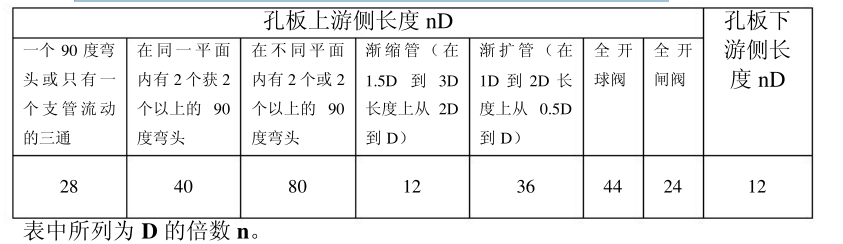

（3） 标准孔板上下游所需直管长度不得小于以下要求：
（4） 测量管长度之外的直管段内表面的粗糙度 K/D 小于或等于0.001。
（5） 在测量管中安装孔板时， 开孔周限于测量管轴线同轴， 标准孔板上游侧端面与管道轴线垂直， 垂直度小于1%。
相信通过以上标准孔板流量计安装说明的全部容，能够使大家有一个较为全面的认识，对选择合适的液体流量计有所帮助。如有疑问，可以随时联系我们。
