一体化孔板流量计结构_环室孔板流量计厂家
在工业化迅速发展的大时代,缺少不了压力变送器、流量计、液位计、密度计、差压变送器等仪表把现场第一数据实时传输到工控系统上,为整个工业自动化系统充当控制、检测等一系列的眼睛,接下来华恒仪表为您解读工业现场最前沿的压力变送器使用情况。

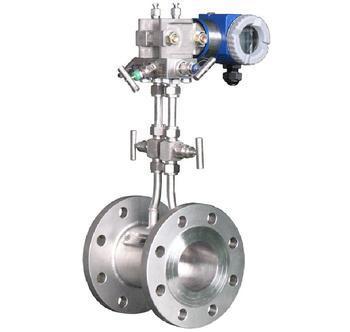

孔板流量计
一、产品应用:
孔板流量计广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程控制和测量。孔板流量计被广泛适用于煤炭、化工、交通、建筑、轻纺、食品、医药、农业、环境保护及人民日常生活等国民经济各个领域,是发展工农业生产,节约能源,改进产品质量,提高经济效益和管理水平的重要工具在国民经济中占有重要的地位。在过程自动化仪表与装置中,流量仪表有两大功用:作为过程自动化控制系统的检测仪表和测量物料数量的总量表。温州孔板流量计 孔板流量计原理 孔板流量计价结构 孔板流量计厂家
二、产品特点:
1、标准节流件是全用的,并得到了国际标准组织的认可,无需实流校准,即可投用,在流量传感器中也是wei一的;
2、结构易于复制,简单、牢固、性能稳定可靠、价格低廉;
3、应用范围广,包括全部单相流体(液、气、蒸汽)、部分混相流,一般生产过程的管径、工作状态(温度、压力)皆可以测量;
4、检测件和差压显示仪表可分开不同厂家生产,便于专业化规模生产。
三、产品用途:
节流式差压流量计由三部分组成:节流装置、差压变送器和流量积算仪。节流装置是直接安装于管道上的一次元件,差压变送器和积算仪属于二次元件。它主要用于流经管道各种气体(纯净的或含粉尘的)、蒸汽(饱和或过热)和液体(导电或不导电;强腐蚀性;粘稠或含有微小颗粒脏污)流量。可直接测量体积流量或质量流量。
四、主要连接尺寸:
DN(mm) | L(mm) | D(mm) | H(mm) | 重量(kg) |
15 | 150 | 22 | 55 | 10 |
20 | 150 | 25 | 55 | 10 |
25 | 150 | 32 | 55 | 10 |
32 | 150 | 38 | 55 | 10 |
40 | 160 | 46 | 55 | 12 |
50 | 180 | 57 | 55 | 13 |
65 | 200 | 76 | 55 | 14 |
80 | 200 | 89 | 58 | 15 |
100 | 220 | 108 | 60 | 20 |
125 | 250 | 133 | 62 | 22 |
150 | 260 | 159 | 63 | 25 |
200 | 270 | 219 | 66 | 40 |
250 | 300 | 273 | 70 | 60 |
300 | 330 | 329 | 72 | 70 |
350 | 350 | 373 | 75 | 80 |
400 | 360 | 430 | 78 | 90 |
450 | 380 | 480 | 80 | 110 |
500 | 450 | 530 | 82 | 130 |
600 | 420 | 640 | 85 | 150 |
700 | 500 | 740 | 88 | 175 |
800 | 550 | 850 | 90 | 200 |
仪器仪表是工业化进程的基石,只有选用工业现场选用合适的仪表,才能够事半功倍,自动化流程才能够更加自动化。
