煤焦油防堵楔形流量计
华恒首页< 产品资讯 煤焦油防堵楔形流量计

煤焦油防堵楔形流量计

返回列表 来源:华恒流量计 手机查看内容 浏览:117 发布日期:2021-04-27

煤焦油防堵楔形流量计是八十年代开始开始逐步走向实用的一种新型流量计,其检测件是一个V字形楔块(又称楔形节流件),它的圆滑顶角朝下,这样有利于含悬浮颗粒的液体或粘稠液体顺利通过,不会在节流件上游侧产生滞流。因此特别适合在石油、化工等行业中用于体积流量和质量流量的测量。



产品概述:

    楔形流量计是一块V型节流件,它的圆滑顶角朝下,这样有利于含悬浮颗粒的液体或粘稠液体顺利通过,不会在节流件上游产生滞流。楔形流量计可用于粘滞性液体的流量测量,黏度可高达500mPa&bull;S,如燃油、渣油、重油、亦可用于含悬浮颗粒的液固混合物,如浆状流体、污水等的流量测量,还可用于气体、蒸汽之类介质的流量测量。

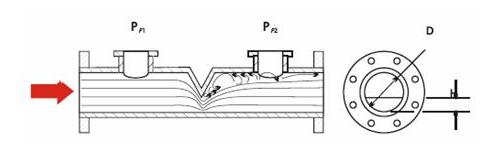

工作原理:楔式流量传感器及流量计同其它差压流量仪表一样,其原理基于封闭管道中能量相互转化的佰努力方程和流体流动连续定律:差压与流量是一个开方关系,通过测量差压,就可以测量出管道流体流量大小。


楔形流量计特点

1,重复性好、精确度高,经标定的楔形流量计,精度达0.5 级。

2,具有自清洁能力,无滞流区。

3,耐磨损、寿命长、可靠性高。

4,永久压损比孔板小。

5,一体型结构,现场安装无需安装导压管路,直接与管道进行螺纹或法兰连接。施工省时省力,维护方便。


煤焦油防堵楔形流量计参数指标:


1、  精度:1%

2、  一体化质量流量测量(精度0.5% )

3、  重复性:0.2%读数

4、  公称通径: 15 mm~1200 mm

5、  工作温度: -200℃~ 530℃

6、  公称压力:- 0.1 MPa~42 MPa

7、  楔形比:0.2~0.7

8、  量程比:10:1

9、  低雷诺数测量(最低为RED=300)

10、 参照标准:GB/T2624-2006、JJG640-94及流量测量节流装置设计手册

11、 连接方式:法兰连接、焊接、螺纹连接

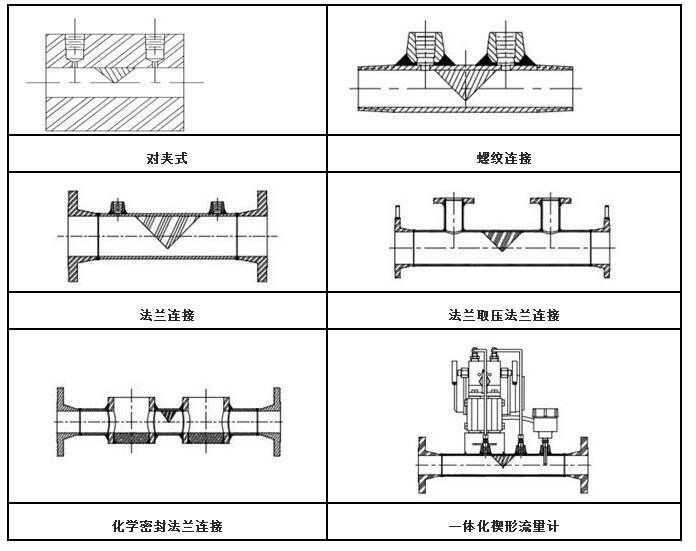

楔形流量计按其组装方式分为一体型和分离型,按其连接方式分为法兰连接、焊接连接、螺纹连接及对夹式连接,按其取压方式分为普通取压、法兰密封取压等结构。详见下表:


 楔形流量计选型表:


型 谱 规 格

说  明



YPR-LGX



楔形流量计(英普瑞)

介    质



Y



液体



Q



气体



Z



蒸汽

连接方式



1



法兰连接



2



对焊连接

法兰材质



C



碳钢



不锈钢



O



其它

公称压力



025



0.25MPa



06



0.6MPa



10



1MPa






100



10MPa

公称直径



-25

DN25



-32

DN32



-40

DN40






-300

DN300


订货须知事项:
1、管道尺寸:外径壁厚(mm);
2、测量介质名称:介质密度〔kg/m3〕;
3、设定的最大流量:即流量计的量程上限值〔kg/h或m3/h〕;
4、工艺的一小时最小流量:〔kg/h或m3/h〕; 正常流量;最大流量;
5、工作压力:(Mpa); 最大压力:(Mpa);
6、工作温度:(℃); 最高温度:(℃);


楔形流量计安 1、 楔形流量传感器附有前后测量管,可在水平或垂直管道上安装使用。当传感器在垂直管道上安装时,流体应自下而上流动。测量液体时应注意使差压变送器能方便地排除气泡,以免引起仪表零点漂移;
2、 传感器上下游侧应配置直管段,管道内壁应光滑、清洁、无附着物;
