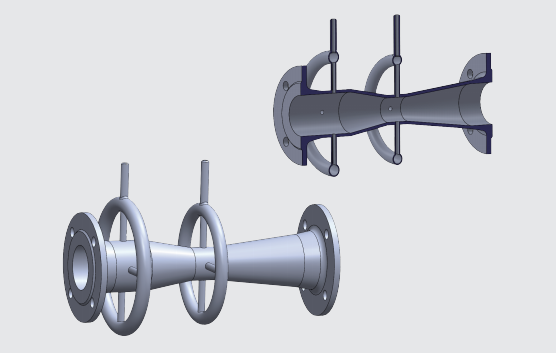

经典文丘里管
经典文丘里管是按国标GB/T2624-93设计制造,按国标JJG640-94检定的。在标准节流装置中,它所要求的上、下游直管段最短、永久压力损失最小、性能稳定、维护方便。因其计算准确、能耗小,已广泛用于石油、化工、电力、冶金行业。
主要技术
公称通径: 50mm≤DN≤1200mm ,超过1200mm需标定
粗铸收缩段:100mm≤DN≤800mm
机械加工收缩段:50mm≤DN≤250mm
粗焊铁板收缩段:200mm≤DN≤1200mm
节流孔径比β:0.3≤ β ≤0.75
粗铸收缩段:0.3≤ β ≤0.75
机械加工收缩段:0.4≤ β ≤0.75
粗焊铁板收缩段:0.4≤ β ≤0.7
雷诺数范围: 2×10
5
≤ReD≤2×10
6
粗铸收缩段:2×10
5
≤ReD≤1×10
6
机械加工收缩段:2×10
5
≤ReD≤1×10
6
粗焊铁板收缩段:2×10
5
≤ReD≤2×10
6
量程比:1:5,1:10,1:65
适合测量蒸汽、煤气及冷却水等脏污介质。环形孔板“周边流通,中间阻挡”的特殊结构,使得杂质畅通无阻及停汽时蒸汽形成的冷凝水及时流走,从而提高了工作可靠性和测量精度。
适合高温、高压流体的流量测量。环形孔板测量高温流体时,测流板周边呈自由状态,温度膨胀仅改变外形尺寸,不改变边缘尖锐度和形状,因此不改变流出系数,不影响测量精度;测量高压流体时,因测流板在管道内
部,与静压力的高低无关,降低加工成本。
