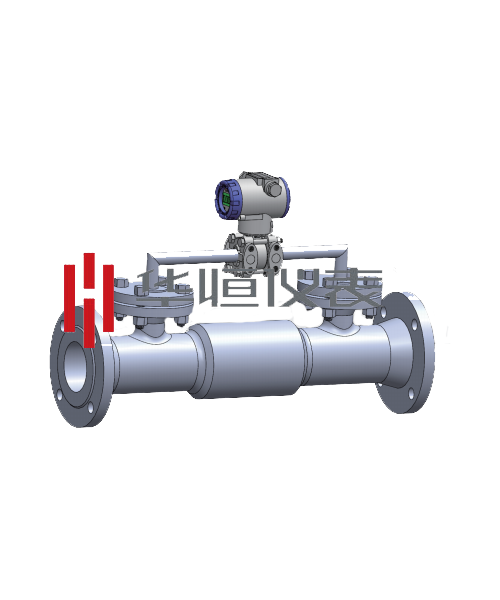

楔形流量计
楔形流量计是由一块V形的节流元件进行流量测量的流量仪表。它的圆滑顶角朝下,这样有利于含悬浮颗粒的液体或粘稠液体顺利通过,不会在节流件上游产生滞流,楔形流量计可用于粘滞性液体的流量测量,粘度可高达500mPaS,用于泥浆、矿浆、含沙原油、污水、重油、渣油等含有固体的悬浮液和低雷诺数等液体介质的流量测量,还可用于气体、蒸汽介质的流量。该产品用于各种气体,尤其适合脏污煤气和天燃气的流量计量。
主要技术指标
公称通径:10mmDN1000mm
雷诺数范围:Red最低可达300,最高可达106以上
公称压力:PN25MPa
工作温度: t350℃
采用 V 型体节流件可消除滞留区,防止系统出现堵塞现象。
雷诺数的适用范围广,雷诺数为500时,仍保持差压与流量的平方关系。
差压变送器可输出4~20mA的电信号,便于配用各种仪表。
安装使用及维护方便。
测量精度高,流量校准扩展不确定度:0.5%~0.2%(水校或油校)。
长期稳定性好,被用户誉为零故障率仪表。
一次表分体式,更换楔形件(中间)可扩展量程。
用途及特点
款式多样:普通型:量程比在1︰5范围内,流量系数的非线性误差为1%。
高性能型:量程比在1︰30范围内流量校准扩展不确定度为0.5%~0.2%。
