　　一、 序言

　　在流量测量的过程中， 由于被测介质的复杂， 测量方法亦是多种多样，由此也就出现了各种基于不同测量原理的流量传感器或节流件。 按测量方法和结构来讲， 可分为： 差压式，浮子式， 容积式， 涡轮式， 电磁式， 涡街式， 超声波式， 热式，科里奥式； 按安装方式可分为：


　　插入式， 封闭管道式， 明渠式。

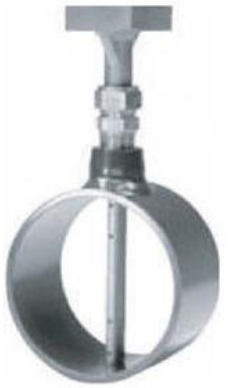

　　采用先进技术制造成形的德尔塔巴流量传感器， 是根据差压式工作原理、 插入式安装方法设计的流量传感器。 其完全符合空气动力学原理的子弹头形截面、高强度的无缝整体结构、 具备本身抗堵能力的低压孔设计等技术均居世界领先地位。

　　二、 基本原理与结构特点

　　1． 基本原理

　　德尔塔巴与孔板等其它差压流量传感器一样都遵循伯努力方程：

　　Q=KC DP

　　其中： Q=管道内的体积流量

　　K=流量系数

　　C=流量常数

　　DP=差压值

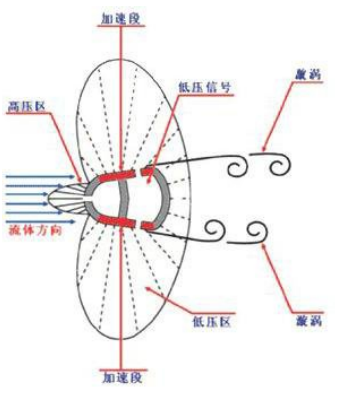

　　可见： C 为常数， 要确定 Q， 必须确定 K 和 DP如图所示： 当流体流过传感器时， 不仅在其前部产生一个高压分布区， 高压分布的压力高于管道的静压。 而且流体流过传感器加速段时速度加快， 在传感器后部产生一个低压分布区， 低压分布区的压力低于管道的静压。

　　流体从传感器流过后在传感器后部出现部分真空， 并且在传感器两侧后部产生漩涡。

　　均速流量传感器的截面形状、 表面粗糙状况和低压取压孔的位置是决定传感器性能的关键因素。

　　低压信号的稳定和准确对均速传感器的精度和性能起着决定性的作用。

　　德尔塔巴能精确地检测以由流体的平均速度所产生的平均差压。

　　德尔塔巴流量传感器在高、 低压区按科学计算有规律地排布着多对取压孔， 使准确、 稳定地检测平均流速成为现实。

　　2． 结构特点

　　a.科学的截面形状

　　德尔塔巴子弹头截面形状所受到的牵引力最小， 使得流体与传感器的分离点固定。

　　b.高强度结构

　　德尔塔巴采用完整的无缝整体结构， 避免了其它传感器的多片式结构导致的腔室间渗漏， 保证了长期精度并有助于提高传感器的量程上限。

　　c.独特的抗堵设计

　　如图， 低压取压孔在传感器侧后两边、 传感器与流体分离点之前， 既避免了低压孔受涡流影响， 又避免了低压孔被堵， 完全实现了本身的抗堵，使低压信号更稳定、 精确。

　　d.传感器表面粗糙处理和防淤槽

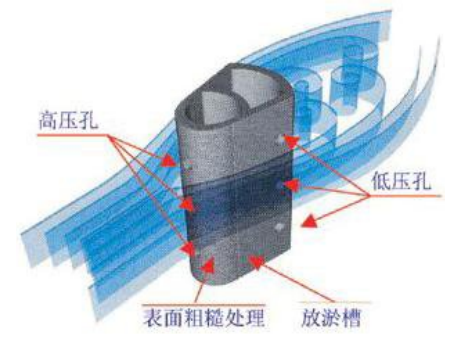

　　德尔塔巴流量传感器表面粗糙处理和放淤槽控制传感器表面的边界层，使流体速度在较大范围内变化时， 仍能保证流体在传感器表面的边界层呈紊流状态， 使得流体在低流速时传感器仍可获得稳定精确的信号， 延伸了传感器量程下限。（见下图）

　　e.多组取压孔

　　通过多组取压孔测得管道中流体的流速剖面， 真实反映流体平均流速（见上图）

　　f.高精度流体系数

　　流体系数在相当大的一个范围内是常数， 不受雷诺数、 节流面积比影响。

　　三、 特点

　　1． 可测量多种介质， 应用范围广泛：

　　介质： 液体/气体/蒸汽

　　管径： 8mm~12000mm

　　压力： 一般 0~210kgf/cm 2 ,特殊可达 420 kgf/cm 2

　　温度： 一般-100~505℃， 特殊可达 805℃

　　2． 卓越的长期精度：德尔塔巴精度为0.5~1.0%， 重复测试精度达0.1%,输出的信号为非脉动信号， 格外稳定， 因为结构上无可移动部件； 低压孔不会被堵塞并采得稳定信号； 流量系数（K 值） 是线性的， 不像孔板式喷嘴式那样随雷诺数和流速而变化。

　　3． 较宽的量程：德尔塔巴流量传感器在保证精度为0.5~1.0%时， 量程比大于 10： 1

　　4． 传感器取压孔本身抗堵：

　　德尔塔巴前部形成高压区（见下图）， 压力略高于管道静压， 阻止了颗粒进入； 低压取压孔位于传感器侧后的两边， 流体分离点和尾迹区的前部，不容易被流体流动形成的涡街力所带来的杂质所堵死。

　　5． 测量信号稳定、 波动小：

　　6． 管道永久压损小：

　　德尔塔巴的截面形状产生的阴力最小， 因此流体的永久性压力损耗最低， 一般只有差压的 3%， 与孔板、 喷嘴、 文丘里相比， 能耗降低 95%以上， 一年所节约的能耗， 即可收回全部投资。

　　7． 安装费用低， 基本免维护：

　　安装只需在工艺管道上开一小孔， 只需几十毫米的焊接和几十分钟的安装时间， 具有先进的在线安装设备， 可在不停产状态下进行安装， 全部阀门或仪器接口只需简单的装配， 安装费用比孔板至少节约 60%以上， 而且使用寿命超过管道寿命， 一般不需要维护。
