　　概述

　　标准孔板可用于测量管道中液体、气体、蒸汽的流量。标准孔板是按国标 GB/T2624-93 进行设计制造按 JJG640-94 进行检定。无需实流标定。标准孔板可以采用角接取压　包括环室取压、法兰取压或 D-D/2 取压三种取压方式。按国标规定进行设计、制造和检定标准孔板无需实流标定精度高结构简单制造成本低但压力损失较大。标准孔板广泛用于石油、化工、冶金、电力等行业。是迄今为止应用最多的一种流量计。

　　适用范围

　　1、 公称直径50mmDN1200mm　超出此范围属非标准节流装置

　　2、 公称压力PN16MPa

　　3、 孔径比0.20 0.75

　　4、 雷诺数范围当 0.20 0.45 时 5000ReD

　　当 0.45 0.75 时 10000ReD

　　5、精度级

　　结构形式

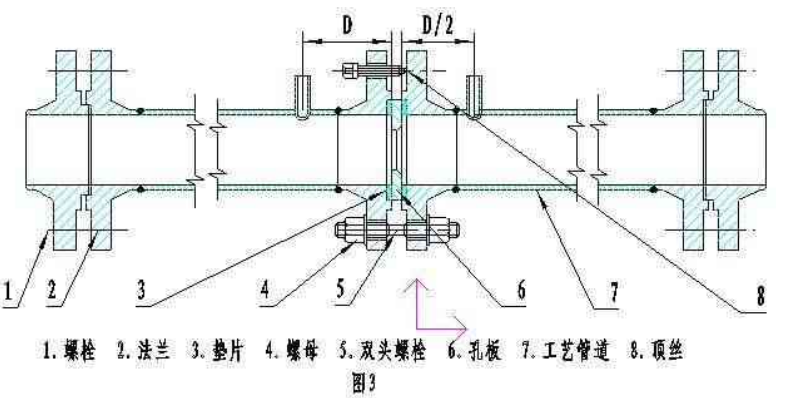

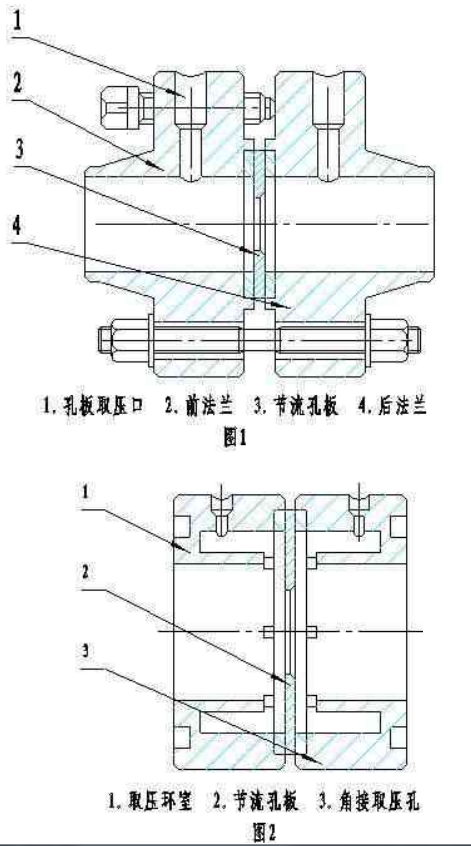

　　1、法兰取压、角接取压、D-D/2 取压方式分别见图 1、图 2、图 3

　　2、整体式焊接结构见图 4

　　安装要求

　　1、 安装时应保证孔板中心、法兰中心、管道中心和垫片同心不同心度不得超过 0.002D/ 。

　　2、 孔板的正负压方向上下游取压法兰应与介质流向相符取压孔的方位可根据介质不同和变送器的安装情况确定。

　　3、 节流装置与管道连接时焊接处端面与管道轴线的不垂直度不得大于 1焊接后内部焊缝应加工处理使其光滑无焊巴和焊渣。

　　4、 取压法兰与管道焊接前应先将管道上的取压孔钻好其直径与取压法兰上的取压孔径相同焊接时取压法兰上的取压孔与管道上的取压孔对准。

　　5、 可选带上、下游直管段。

　　6、 D-D/2 取压是成套供货法兰连接可直接安装。
