概述

　　V型锥式流量计（V-coneflowmeter）是近年来推出的一种新颖的差压式流量仪表。它是利用V型锥体在测量管道中心产生的节流式流量仪表，与其它节流式流量仪表不同，它完全改变了节流布局。从中心孔突变节流改为环状缓变节流，起到了对流场的整流均能作用。形成了差压式流量测量所需要的理想前提条件，从本质上保证了流速—差压转换的稳定、准确，从而提高了仪表的精度和可靠性。由于它集中了各种差压式流量仪表的诸多优点，同时又增强了它的适应性、稳定性和先进性，因此，它可广泛应用于冶金、石油、化工、电力、热网等领域对液体、气体、蒸汽等光谱介质的测量。

　　工作原理

　　V-锥流量计是一种差压式流量仪表，其原理是基于封闭管道中能量相互转换的伯努利定律，也就是说对于稳定流体，管道中流体的流速与差压的平方根成正比，当流体接近锥体时的压力为P1，流体通过锥体节流区时，流速会加快，动能增加，锥体下游的静压会降低，形成低压区为P2，产生了差压△P，△P=P1-P2。利用流体的连续性方程和伯努利方程，即可推导出被测流量与输出差压值的数学关系式。连续性方程是能量守恒定律应用于运动流体的一种数学表达式。

　　V-锥流量计的特点

　　①重塑流速曲线，整流均化，保证了较高的测量精度；

　　②测量精度度高，重复性好，测量精度可达0.2级；,

　　③具有自清洁功能，长期使用不排污、不易堵；

　　④量程比宽、压损低，量程比可达30：1；

　　⑤长期稳定性好；

　　⑥适应性强，应用范围广，可测气、液两相介质、多相水流。

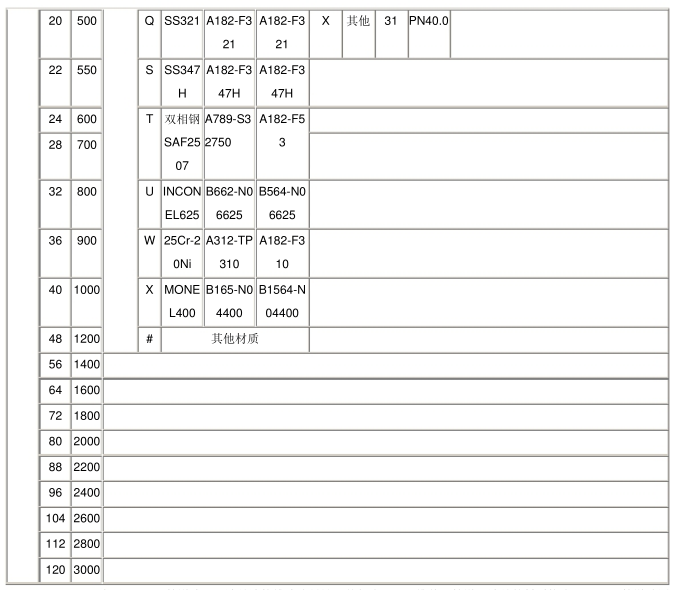

　　样本选型

　　LVS06ILF11FSS表示DN150管道式SO法兰连接锥式流量计，外径为168，锥体、管道、法兰的材质均为TP304，管道壁厚为SCH40S，管法兰为ANSIB16.5CL150SO、RF,取压口为1/2”承接口。

　　LVW06IIAE25FWN表示DN150管道式WN法兰连接锥式流量计，外径为159，锥体及锥体配件材质为TP304、管道及法兰的材质均为20#，管道壁厚为SCH40，管法兰为JB/T82.1/HG20595PN2.5WN、RF,带颈对焊、凸台面，取压口1/2”锥管螺
