多孔平衡流量计的特点

返回列表 来源:华恒流量计 手机查看内容 浏览:157 发布日期:2024-06-12

  西安华恒仪表制造有限公司是掌握流量计、压力变送器、密度计、液位计核心技术的仪表生产厂家。主要生产流量计/压力变送器/密度计/液位计OEM(代工),拥有自主的研发团队和生产线。可以自主研发设计满足各行业、各环境下的高精度流量计。今天和大家分享一下多孔平衡流量计的特点。



  1、孔平衡流量计对称多孔设计,使流场达到平衡,能基本消除仅一个孔节流带来的死区效应,取压区域涡流大大降低,取压口拾取的差压信号信噪比大大提高;振动降低,稳定性提高,传感器检测精度大大提高,可达到0.5%精度。



  2、直管段要求短



  多孔平衡流量计对称多孔设计,能将流场快速整流成近似理想体,无需过多的直管段整流。同其它类型的差压流量计相比,对前、后直管段的要求小,安装时前直管段要求为3D,后直管段要求为1D(如图)。


  3、永久压损小

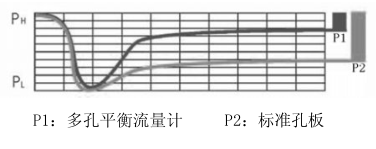

  多孔平衡流量计结构设计无死区效应,在相同的差压值情况下,能将标准孔板因死区涡流带来永久压力损失降低2-3倍,可以大量节省装置运行过程中的流体输送能源(如图)。




  4、测量范围宽



  多孔平衡流量计突破标准节流装置的测量局限,可以根据流体特性进行灵活多变的结构设计。量程比达到10:1,雷诺数拓宽为200~10000000,高流速度段节流特性更佳。



  5、稳定性好



  多孔平衡流量计在下游形成的涡流小,从而信号稳定性好。其它类型的节流装置在节流件后形成的涡流较长,产生高幅、低频波动信号,这些信号会对差压变送器的数值造成干扰。



  6、可测量脏污介质



  多孔平衡流量计的平衡设计,减少了紊流剪切力和涡流的形成,从而大大降低了滞留死区的现象,保证脏污介质可以顺利通过多个孔,减小了流体孔被堵塞的机会。



  7、双向流检测结构设计

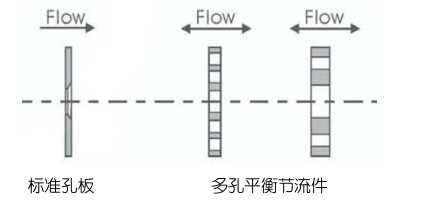

  多孔平衡流量计可以进行气液两相、浆料、含少量固体颗粒介质的测量。结构上采用双向直孔,左右完全对称,可方便的测量双向流(如图)。节流件厚度突破了标准孔板的限制,比标准孔板结构更安全,使用寿命更长。



  8、节能型设计



  多孔平衡流量计是一种节能型差压式流量计,具体体现为:



  a、由于测量精度高,所以可做计量使用,从而节约了因计量不准确而造成的贸易结算损失;



  b、由于压力损失小,所以节约了介质在输送过程中的能量,从而大大节约了成本;



  c、直管段要求短,节省了工艺管道材料和施工费用;



  d、长期稳定性运行,无边缘磨损,延长了检定周期,节约了检定费用。



  相信通过以上多孔平衡流量计的特点的全部容,能够使大家有一个较为全面的认识,对选择合适的液体流量计有所帮助。如有疑问,可以随时联系我们。
