多孔平衡流量计的测量原理

　　西安华恒仪表制造有限公司是掌握流量计、压力变送器、密度计、液位计核心技术的仪表生产厂家。主要生产流量计/压力变送器/密度计/液位计OEM（代工），拥有自主的研发团队和生产线。可以自主研发设计满足各行业、各环境下的高精度流量计。今天和大家分享一下多孔平衡流量计的测量原理。

　　多孔平衡流量计遵循流体力学定律和伯努利方程， 流量计流出系数、 传感器多孔孔径位置、形状设计和开孔数量通过独特的研发数据演算， 并对各种工况进行优化， 使测量精度、 重复性、 量程比、永久压损等综合指标达到最佳， 成为目前最先进的差压式流量计。

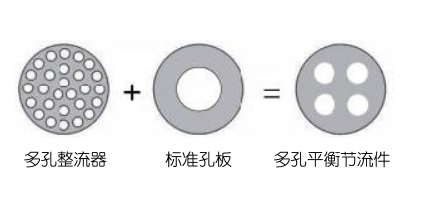

　　多孔平衡流量计结合了多孔整流器和标准孔板的测量原理， 在节流板中心一个圆孔的基础上，对称分布数量不等的圆孔。 当介质流过圆孔时， 流体被平衡调整， 涡流被最小化， 形成近似理想流体， 通过取压装置和变送器， 可获得稳定的差压信号， 根据伯努利方程计算出流体的流量。

　　公式：


　　式中：

　　Q ： 介质流量(m3/h)

　　K ： 系 数

　　Y ： 压缩系数

　　△P： 差压值(Pa)

　　： 介质密度(Kg/m3)

　　多孔平衡流量计实现了流场平衡整流达到最佳的效果， 充分满足流体力学定律对流体测量的要求， 将死区效应降到最低。 节流件前后产生的涡流大大降低， 显著提高了测量精度， 无需很长的直管段整流， 永久压力损失由于涡流减少降低到传统节流装置的约 1 /3， 量程比扩展到 1 0： 1 ， 杂物滞留现象基本消除， 无锐角设计大大提高了产品使用寿命。

　　相信通过以上多孔平衡流量计的测量原理的全部容，能够使大家有一个较为全面的认识，对选择合适的液体流量计有所帮助。如有疑问，可以随时联系我们。
