均速皮托管流量计

返回列表 来源:华恒流量计 手机查看内容 浏览:1154 发布日期:2020-09-25

  西安华恒仪表制造有限公司是掌握流量计、压力变送器、密度计、液位计核心技术的仪表生产厂家。主要生产流量计/压力变送器/密度计/液位计OEM(代工),拥有自主的研发团队和生产线。可以自主研发设计满足各行业、各环境下的高精度流量计。今天和大家分享一下均速皮托管流量计。



  均速皮托管流量传感器其设计专用于准确测量包括气体液体和蒸汽流量的广泛应用。具有独特的设计使其在许多应用中相比其它均速皮托管流量计和其它类型流量计具有显著的优势其主要应用于如下工业领域:电厂和核电站、建筑服务及HVAC采暖通风和空调、化工和石化工艺过程、气体处理及输送、水和废水处理、食品和饮料。



  均速皮托管流量计的优点:



  方形传感器专利设计技术保证可靠的测量精度



  传感器上下游具备多个感应口



  传感器可用于双向流



  具有保证安全性和可靠性的安全锁定安装方式



  整体型三阀组或五阀组



  测量精度保持长期的稳定性



  简单的低成本安装



  不可恢复的压损较低从而节省能量



  均速皮托管流量计工作原理

  流量传感器是测量的主要设备当其插入管道流体中回产生差压DP工作方式类似于孔板和文丘里



  正常情况下系列与差压变送器相接将系列产生的差压信号转变为4-20mA/Hart信号该信号与流量成正比。

  不同于古典的单点式皮托管传感器需要沿管道手工移动才能构建流速分布特性系列由于在传感器上下游安排了多个感应口能够瞬时平均流速特性产生准确反映实时流量状况的差压信号因而它是一种均速皮托管流量计。

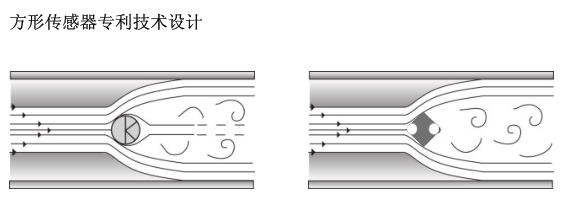

  方形传感器的外形以及其完好定义的边缘和外部充压管对所有液体和气体造成一个固定流体分隔点保证了最佳的测量精度而不依赖于雷诺数及流量系列的方形传感器是其性能的关键它不同于简单的圆形传感器圆形传感器的流体分隔点会随雷诺数流量发生变化从而导致测量精度的不确定性。



  系列独特的实心结构及制造工艺保证了传感器外形的精确尺寸控制和再生性这些都是保证预先标定精度的关键因素系列的独特结构同时也降低了存在于高压和低压充压管之间潜在的泄漏可能性相对于其它传感器设计这种泄漏会由于制造公差温度变化以及工厂振动等因素造成从而会成为未知的偏差源。

  独特的设计使传感器上下游的均速成为可能从而是一个完全意义上的对称传感器因而具备了双向流量测量的能力而且双向测量的精度和因子是完全相同的。

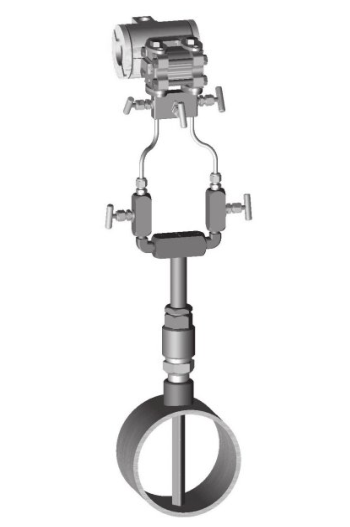

  选用一个整体形的三阀组用于直接安装4301差压变送器。



  特的实心结构及制造工艺保证了传感器外形的精确尺寸控制和再生性这些都是保证预先标定精度的关键因素系列的独特结构同时也降低了存在于高压和低压充压管之间潜在的泄漏可能性相对于其它传感器设计这种泄漏会由于制造公差温度变化以及工厂振动等因素造成从而会成为未知的偏差源。

  相对于传统的紧压式配件专利性质的安全锁定安装机械具有很多优点。



  实际安装中安全锁定机械推压系列传感器的末端使其以受控方式紧固于管道的外壁从而增加了传感器的强度和结构极限而且相对于非推压悬挂式传感器可消除安装相对末端支撑件的需要。



  安全锁定机械包含有一个安全环其可以有效防止在高压情况下传感器从管道中弹射出来完全考虑到了安全的因素压盖密封件也可以消除拆卸传感器用于检查或清洗时可能出现的套圈扭曲问题。

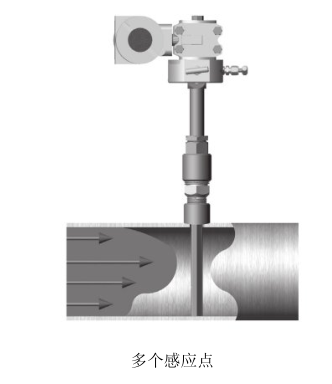

  感器在沿管道内径上下游侧的多个感应口可同时产生正压高压和负压低压侧流量分布的均值这对于实际工业应用中由于弯头和阀门造成扰动的非理想流量分布情况尤其是当大多数差压产生于下游负压侧时,能够获得较高的流量测量精度具有十分重要的意义这一点不同于许多其它均速皮托管采用单感应口以便简化加工而其只能适用于较为理想的流量测量状况。



  测量性能不受磨损油脂或沉积等因素的影响从而可以实现长期无故障准确的流量测量。

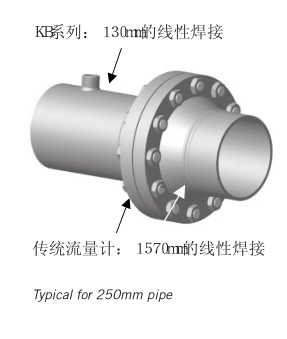

  通常只需在管道上开一个直径22mm的孔并采用130mm的线性焊接方式焊接一个螺纹套管将传感器安装上即可典型的是30尺寸的传感器适用管径可达DN1065mm无需剪切管道或焊接法兰与整体形阀组结合安装使系列成为安装简便低廉的流量计之一。



  由于管道中较低的阻碍区系列具有较低的压损在同一应用中与孔板比较节能效果非常明显替代孔板长期使用时其获得的效益不可低估。

  管棒式传感器专门用于较低温度和压力的空气流量测量,此类应用在 HVAC(采暖 通风和空调)中常见管棒式传感器采用同样的外形结构 并带有用于均速的多个感应口 同标准的工业传感器一样 具备同样的性能 低压损及其它特征对于方形及圆形管道 其安装简单有效 即采用带有自取压螺孔的法兰盘



  以上就是均速皮托管流量的全部内容,如有疑问,可以随时联系我们。
