一体化智能型阿牛巴均速管流量计
西安华恒仪表制造有限公司是主要生产智能孔板流量计,一体化智能型阿牛巴均速管流量计,一体化v锥流量计,污水流量计,蒸汽流量计,空气流量计的仪表厂家,拥有自主的研发团队和生产线。可以自主研发设计满足各行业、各环境下的高精度流量计。今天和大家分享一下一体化智能型阿牛巴均速管流量计。
概述
一体化智能型阿牛巴均速管流量计是我公司研制、生产多年的流量计。它具有品种多、规格全九个品种上百种规格、适用范围广、长期运行精度高、稳定性好、阻损小、运行费用低、安装维修方便、费用低等诸多特点。在大量的蒸汽和水流量测量中广泛应用低阻损的均速管传感器取代高阻损的标准孔板和标准喷嘴流量传感器可大幅度地降低流量传感器的运行费用有重大的经济价值。每个流量测量点每年可节约运行费用(能耗)数千元到数十万元应用我公司的国家专利产品连续反吹型均速管流量传感器在国内首次解决了大管道的高炉煤气、焦炉煤气、转炉煤气、烧结烟气等高含尘气体准确计量的难题。
同时均速管流量传感器已在电厂引送风、除尘气体等大口径异形管道流量测量中获得了成功应用。我公司有完善的检查、测试、试验和标定装置与严格的管理制度可确保产品质量稳定可靠。
一体化智能型阿牛巴均速管流量计的工作原理如图1所示当充满管道的流体流经均速管流量计的检测杆时检测杆迎流面的全压孔感测到流体的全压平均值检测杆的背流面的静压孔感测到流体的静压值。全压平均值与静压值同流过的流体流量之间有确定的关系这关系可由下面的基本公式进行计算。

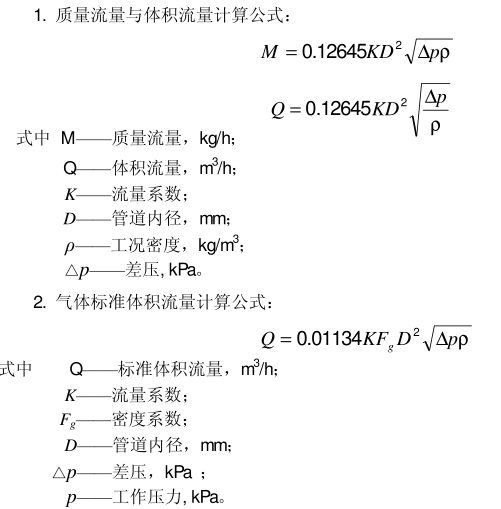

均速管流量计计算公式
一体化智能型阿牛巴均速管流量计由一体化均速管流量变换器和人工智能流量运算显示器两部分组成。其中一体化均速管流量变换器由均速管流量传感器亦称阿纽巴Annubar流量传感器、三阀组板和差压变送器构成。测量原理框图见图2。
特点
一体化
集均速管流量传感器、三阀组板和差压变送器于一体去掉了导压管路、各种阀门和管件大大提高了系统测量精度与可靠性。
智能型
当选用智能型差压变送器时可通过按键或通讯方式现场设定根据被测对象流量的变化增大或减小差压从而改变流量范围大小使系统流量范围度大大拓宽。
长期运行精度高、稳定性好
液体测量误差0.5%F.S气体测量误差1.0%F.S长期稳定性0.2%F.S/Y。
压损小能耗低因此仪表运行费用低。
当管径1000mm 压损仅为差压信号的2%左右。压力损失是一种隐形能耗往往易忽视。但实际运行中能量消耗是不容忽视的。以下两例可说明这个问题。
例:以公称通径1000mm被测介质为水流量6000m3/h,工作温度25℃,运行压力0.25Mpa均速管流量计运行费用为731元/年标准孔板流量传感器=0.7运行费用为62546.4元/年。两者运行费用差为61815元/年。均速管流量计年运行费用仅为标准孔板流量计年运行费用的1.2%。电费计算价格0.3元/KW.h
例:以公称通径300mm被测介质为蒸汽、流量28T/h,工作温度180℃运行压力1.0Mpa选均速管流量计运行费用为1240元/年标准孔板传感器=0.7运行费用为85936元/年。两者运行费用差为84696元。均速管流量计年运行费用仅为标准孔板流量计年运行费用的1.5%。电费计算价格0.3元/KW.h
结构简单、可靠性高、使用寿命长。均速管传感器结构简单、可靠无可动部件与易损部件使用寿命长达10年。
易于安装、维护安装与维护费用极低。安装座焊接量极小焊缝L250mm,所耗工时通常为2小时左右插入式流量传感器便于取出维护均速管流量计安装费用仅为标准孔板流量计安装费用的210%(随管径减小而增大)。
适用范围广。测量介质适用于各种气体、液体、蒸汽流量测量管道尺寸15mm至9000mm管道截面形状圆形、方形、矩形或其它几何形状工作温度上限560℃工作压力上限40Mpa。

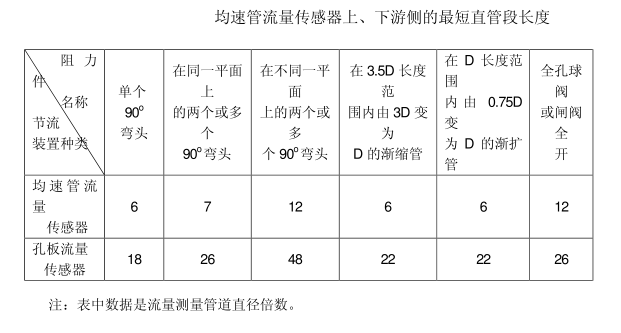

安装前后直管段长度要求低。安装点前最小直管段长度为2D就能进行测量准确度可达到2%左右。
在大管道的流量测量中均速管流量计的特点更为突出
①均速管流量计对上游侧直管段长度的要求在各种差压式流量计中是比较短的现场更易满足。
②当均速管流量计的测量管道口径D800mm时流量测量系数趋于恒定这对于大口径的均速管流量计的校验和应用无疑是具有重大意义的。
③当管道通径D800mm时均速管流量传感器设备购置费不及标准孔板流量计购置费的70%随着管径增大购置费用成比例减小均速管流量传感器安装费为标准准孔板流量传感器安装费的2%左右均速管流量计年运行费用仅为标准孔板流量计年运行费用的1.2~2.0%。
最佳应用场合
通用型适用于要求低阻损低运行费用、大管道、方形、矩形和其它异形管道流体流量测量。
如电厂锅炉引送风流量、除尘气体流量、冶金企业的高炉热风炉助燃空气流量等大型管道流量测量。
温度压力差压、流量、测量一体型适用于既需流量测量,又需温度或压力测量或温度压力测
量的高温高压液体各种工况的气体和蒸汽流量测量。由此可方便地在人工智能流量运算显示器中作被测介质流量的温压补偿。所以特别适用于单位之间的蒸汽流量和各种气体流量结算计量锅炉蒸汽产量计量。
连续反吹型特别适用于高含尘气体的流量测量如转炉煤气、高炉煤气、焦炉煤气、发生炉煤气、烧结烟气、除尘气体以及过程气汽体等的流量测量和高含悬浮物液体的流量测量。
隔离型适用于高温高黏度和高腐蚀性液体的测量和易结晶、易堵塞、易腐蚀的气汽体的流量测量。
不断流取出型在生产过程进行中当均速管流量计被堵塞时可在线拆除清洗和安装而不中断被测流体输送所以适用于连续反吹型均速管流量计适用的所有场合。
我公司有完善的均速管流量计生产设备和先进的检查、测试、试验和标定装置。其中高精度现代化的流量仪表标定装置除标定我公司生产的流量仪表外,承接各单位的各种流量仪表的检修与标定工作。
主要技术参数
测量精度0.5级1级。
长期稳定性0.2%F.S/Y。
流量范围度1:10当在线改变智能差压变送器差压时可达1:50以上。
管道尺寸15 9000mm圆形管道及各种异形管道。
工作压力范围-0.1~40Mpa。
工作温度范围-50~560℃。
工作环境温度--le;80℃。
工作环境相对湿度15~85%。
差压与压力变送器电源电压24V.dc。
差压与压力变送器输出电流4~20mA。
人工智能流量运算显示器电源电压220V.ac。
智能差压与压力变送器通讯方式HART--BRAIN。
人工智能流量运算显示器通讯方式RS232--RS485。
人工智能流量运算显示器可对差压与压力变送器提供24V.dc隔离电源。
人工智能流量运算显示器可输出4~20mA流量信号。
分类

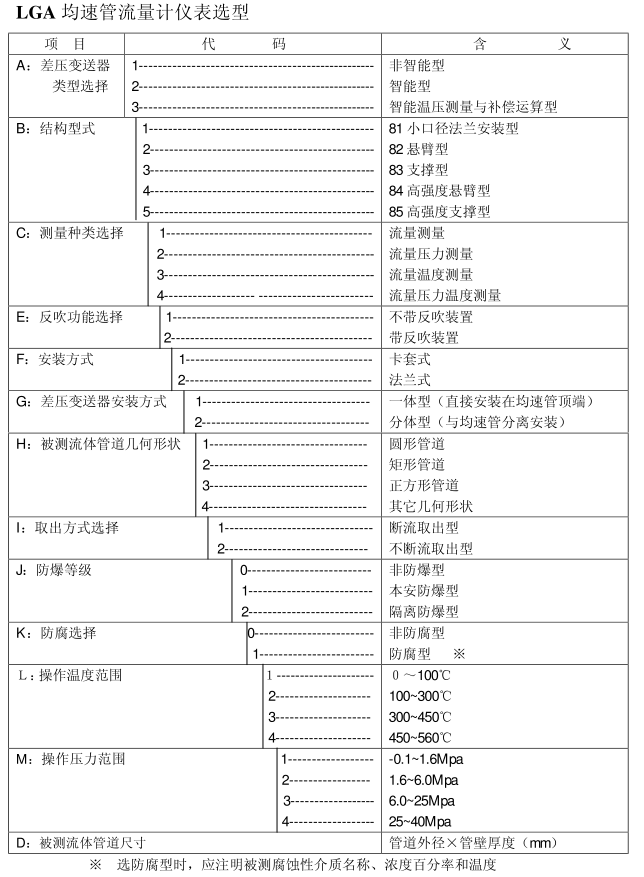

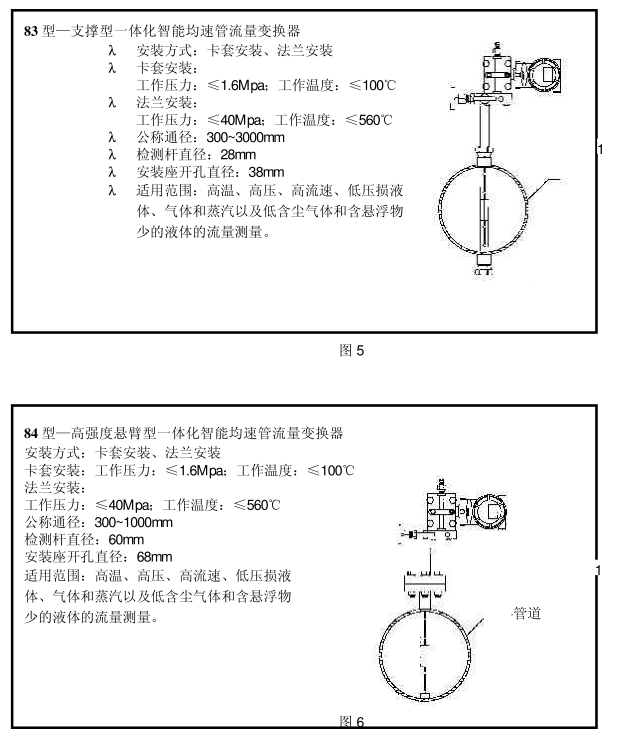

我公司生产的LG-A系列一体化智能型均速管流量变换器。按用途可分为通用型和专用型两类。LG-A系列通用型一体化智能均速管流量变换器有小口径法兰安装型、悬臂型、支撑型、高强度悬臂型、高强度支撑型。其结构型式与主要技术参数及应用范围见图3、图4、图5、图6、图7。LG-A系列专用型一体化智能均速管流量变换器有温度压力差压流量测量一体型、连续反吹型、不断流取出型。其结构型式与主要技术参数及应用范围见图8、图9、图10。以下就各种专用型一体化智能型均速管流量变换器作简要介绍。
1温度压力差压流量测量一体型(获国家适用新型专利)如图8所示。它是在通用型均速管流量变换器上加装温度传感器、压力变送器构成。
2连续反吹型获国家发明专利如图9所示。它是在通用型均速管流量变换器上加装连续反吹装置构成。
3不断流取出型如图10所示。它是在通用型均速管流量变换器上加装不断流拆装装置构成。
温压测量与补偿运算一体型。它是在均速管流量传感器上加装具有温压补偿运算功能的智能差压变送器和温度传感器构成。其中差压变送器具有差压测量、压力测量和温度测量及流量温压补正运算。它适用于既需流量测量又需温度或压力测量或温度压力测量的高温高压液体各种工况的气体和蒸汽测量。由此可方便地在人工智能流量运算显示器中作被测介质流量的温压补偿。
以上就是一体化智能型阿牛巴均速管流量计的全部内容,如有疑问,可以随时联系我们。
