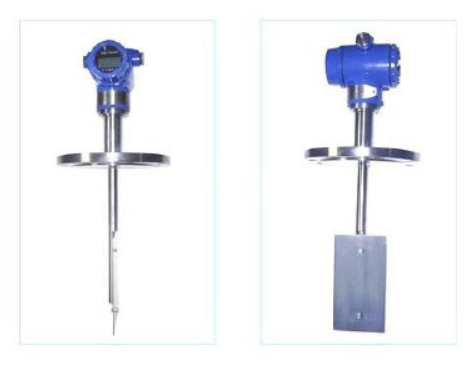

插入式煤气流量计

　　西安华恒仪表制造有限公司是掌握流量计核心生产技术的厂家，拥有自主的研发团队和生产线。可以自主研发设计满足各行业、各环境下的高精度流量计。今天和大家分享一下插入式煤气流量计。

　　插入式煤气流量计是在原有应变片式靶式流量计测量原理的基础上,采用了最新型电容力传感器作为测量和敏感传递元件，同时利用了现代数字智能处理技术而研制的一种新式流量计量仪表。

　　采用电容式力传感器的是该新型产品真正实现高精度、高稳定性的关键核心，彻底改变了原有应变片式靶式流量计温漂大,抗过载(冲击)能力差,存在静态密封点等种种缺陷,不但发挥了靶式流量计原有的技术优势，同时又具有与容积式流量计相媲美的测量准确度，加之其特有的抗干扰、抗杂质性能，除能替代常规流量所能测量的流量计量问题，尤其在小流量、高粘度、易凝易堵、高温、低温、强腐蚀、强震动等流量计量困难的工况中具有很好的适应性。目前已广泛应用于冶金、石油、化工、能源、食品、环保等各个领域的流量测量。

　　一、原理及特性

　　1、结构

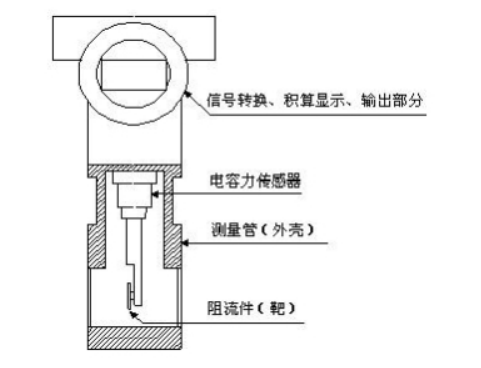

　　插入式煤气流量计主要由测量管（外壳）、新型电容力传感器（含阻流元件）、积算显示和输出部分组成。根据不同的介质和工况，必须选用相适应的电容力传感器，因此，用户提供准确的计量对象及参数，生产厂家选用合适的电容力传感器是产品能否计量准确的关键。其结构如图:

　　2、工作原理

　　当介质在测量管中流动时，因其自身的动能通过阻流件（靶）时而产生的压差，并对阻流件有一作用力，其作用力的大小与介质流速的平方成正比，其数学方式表达如下：

　　F=CdAV

　　2/2

　　式中：F阻流件所受的作用力（kg）

　　Cd物体阻力系数

　　A阻流件对测量管轴向投影面积(mm

　　2)

　　工况下介质密度（kg/m

　　3）

　　v介质在测量管中的平均流速(m/s)

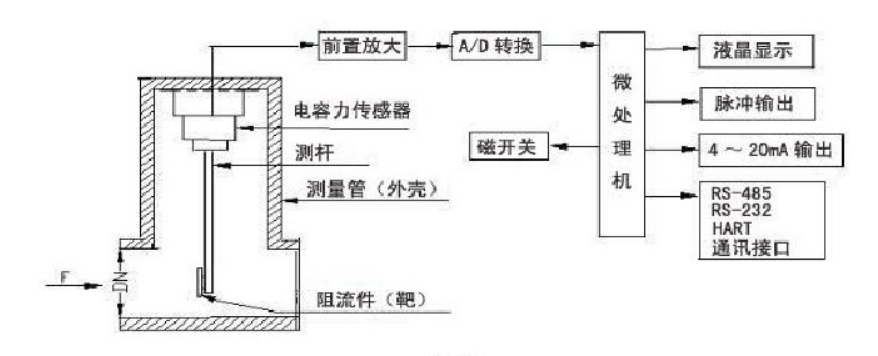

　　阻流件(靶)接受的作用力F，经刚性连接的传递件（测杆）传至电容力传感器，电容力传感器产生电压信号输出：

　　V=KF

　　式中：V电容力传感器输出的电压（mV），K比例常数，F阻流件（靶）所受的作用力（kg）由此，此电压信号经前置放大、AD转换及计算机处理后，即可得到相应的瞬时流量和累积总量，其工作原理

　　3、产品特点

　　整台仪表结构坚固无可动部件，插入式结构,拆卸方便；

　　可选用多种防腐及耐高低温材质（如哈氏合金，钛等）；

　　整机可做成全密封无死角（焊接形式），无任何泄漏点，可耐42MPa高压；

　　仪表内设自检程序，故障现象一目了然；

　　传感器不与被测介质接触,不存在零部件磨损,使用安全可靠；

　　可就地采用干式标定方法，即采用砝码挂重法。单键操作可完成标定；

　　具有多种安装方式供选择，如选择在线插入式，安装费用低；

　　具有一体化温度、压力补偿，直接输出质量或标方；

　　具有可选小信号切除、非线性修正、滤波时间可选择；

　　能准确测量各种常温、高温500度、低温-200度工况下的气体、液体流量；

　　计量准确，精度可达到0.2%；

　　重复性好，一般为0.05%～0.08%，测量快速；

　　压力损失小，仅为标准孔板的1/2△P左右；

　　抗干扰，抗杂质能力特强；

　　可根据实际需要更换阻流件（靶片）而改变量程；

　　低功耗电池现场显示，能在线直读示值，显示屏可同时读取瞬时和累积流量及百分比棒图；

　　安装简单方便，极易维护；

　　多种输出形式，能远传各种参数；

　　抗震动性强，一定范围内可测脉动流。

　　二、技术参数及内容

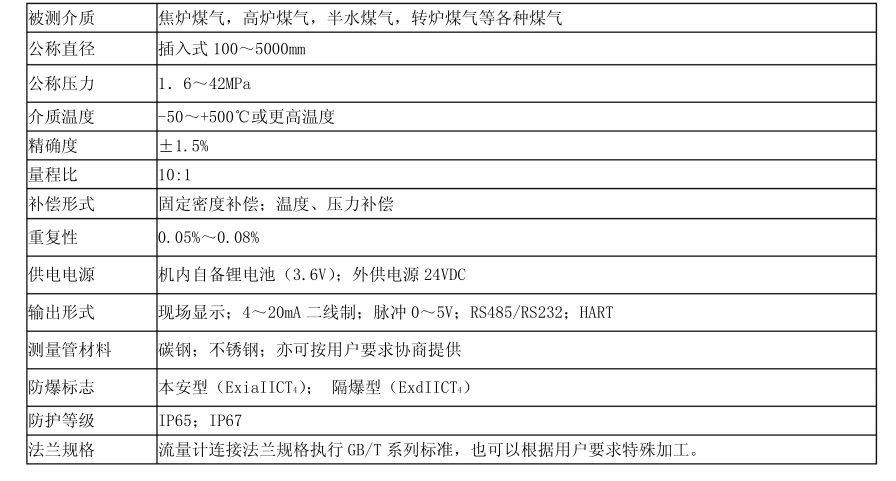

　　1、主要技术参数表

　　2、典型应用

　　煤气、空气、氢气、天然气、氮气、液化石油气、过氧化氢、烟道气、甲烷、丁烷、氯气等各种气体。

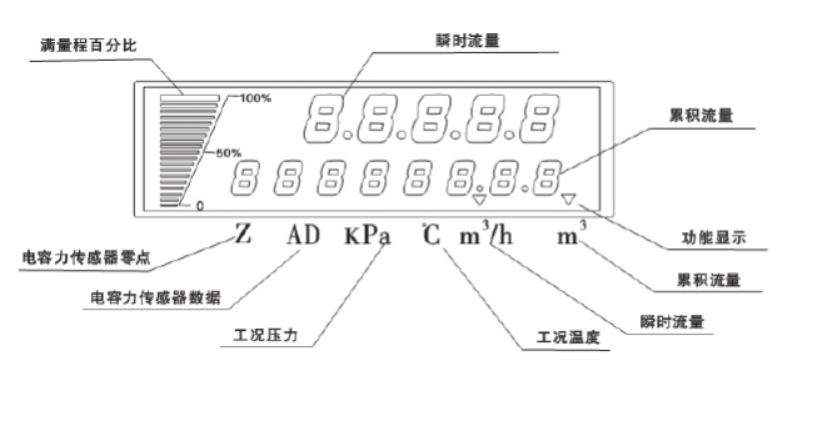

　　3、流量计运行时液晶显示屏显示内容

　　三、选型表及型号说明

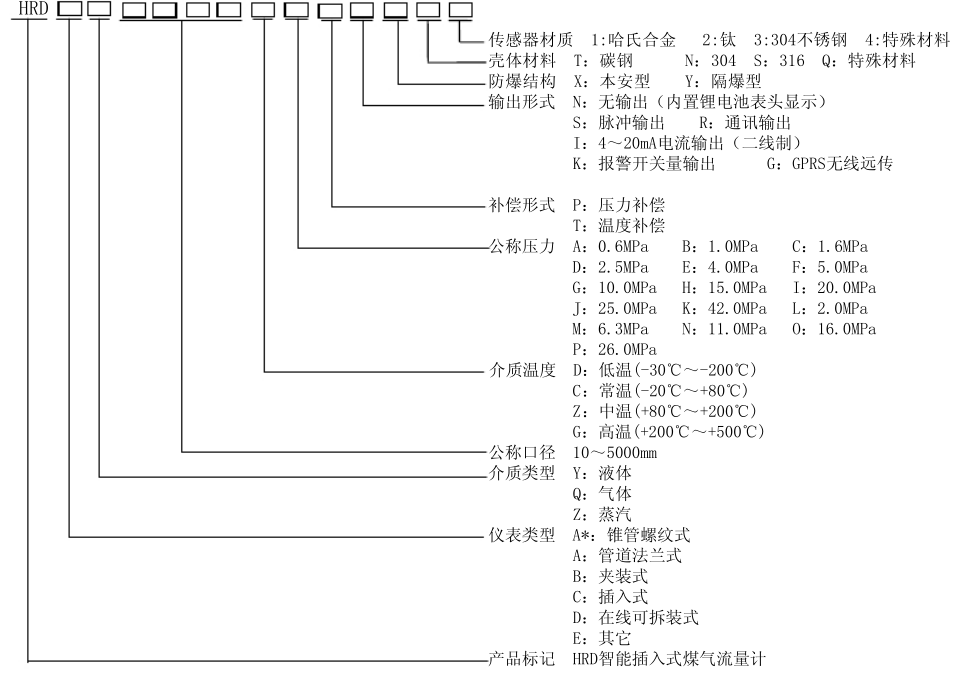

　　1、选型表

　　a、流量计法兰规格执行GB/T系列标准中规定的相关技术参数，技术条件和类型。亦可按照客户要求加工；

　　b、在流量计选型中，用户应按照型号说明的格式，写明所需流量计的各项要求；

　　c、用户如需采用本型号说明以外的口径、公称压力及输出形式请加以说明；

　　d、在选择高温型流量计时，除按照型号说明格式填写外，应特别注明被测介质的最高工况温度；

　　e、对带温压补偿的流量计，除按照型号说明格式填写外，应特别说明需补偿的工况温度及工况压力范围；

　　f、用户需要特殊测量管材质，应加以说明。

　　2、选型示例

　　HRD-CQ400CDIXN3含意为：插入式连接，测量介质气体，公称口径400mm，介质温度为常温，公称压力为2.5Mpa，4～20mA电流输出，防爆标志为本安型,壳体材料是不锈钢.传感器材料为304不锈钢。

　　以上就是插入式煤气流量计的全部内容，如有疑问，可以随时联系我们。
