平衡孔板流量计结构简单、测量准确、使用可靠
华恒首页< 产品资讯 平衡孔板流量计结构简单、测量准确、使用可靠

平衡孔板流量计结构简单、测量准确、使用可靠

返回列表 来源:华恒流量计 手机查看内容 浏览:96 发布日期:2021-08-11

  随着科技不断进步,产品不断更新,热工仪表也在不断的更新换代。其中流量计的种类更是多到让用户眼花缭乱,用户不知从何处下手选择流量计的类型。今天西安华恒仪表厂家为广大用户带来了平衡孔板流量计结构简单、测量准确、使用可靠的文章。



  平衡孔板流量计由节流装置和差压计或者由节流装置与差压变送器连同二次表共同组成。节流装置的使用历史悠久,在,国内都已标准化。节流装置是差压测量时一次元件,人们利用它在管道内使流体产生压差。利用导压管把节流装置前后产生的压差传送给差压变送器,再输入到二次仪表,便显示出管道内流体的瞬时流量或累计流量。利用调节仪表也可以对流量进行调节。平衡孔板流量计结构简单,测量准确,使用可靠,检修、维护都很方便。

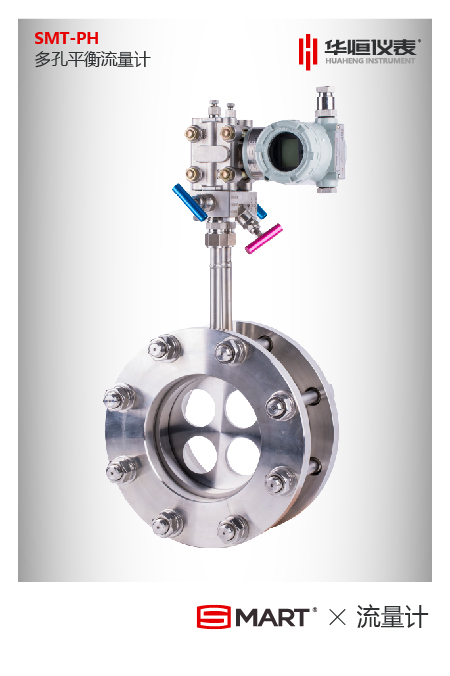

平衡孔板流量计结构简单、测量准确、使用可靠



  平衡孔板流量计的优点:



  1、线性度高、重复性好:



  平衡流量传感器具有对称多孔结构特点,能对流场进行平衡,降低了涡流、振动和信号噪声,流场稳定性大大提高。



  2、直管段要求低:



  平衡流量传感器由于流场稳定,且压力恢复比孔板快两倍,大大所短了对直管段的要求其前后直管段一般为前3D后1D,可以小于0.5D,从而省去大量直管段,尤其是特殊昂贵的材料的管道。



  3、减少压力损失:



  多孔对称的平衡设计,减少了紊流剪切力和涡流的形成,降低了动能的损失,在同样的测量工况下,与孔板相比减少了2.5倍的压力损失,从而节省了相当大的运行能量成本,是一种节能型仪表,值得大量推广。



  4.、耐脏污不易堵:



  平衡孔板流量计减少了紊流剪切力和涡流的形成,从而大大降低了滞留死区的形成,保证脏污介质顺利通过多个孔,减小了流体孔被堵塞的机会。



  5、可直接替换孔板 :



  其与孔板具有相同的使用方法和外形,因此可以直接进行替换,不需要任何配管的变化和相关仪表的更改,很适合全厂能源计量改造中将孔板改为平衡孔板流量计。



  6、流量测量范围宽:



  根据试验结果了解到:平衡孔板流量计的性能,使其流速可以从小到音速;其小雷诺数可低于200,雷诺数大于107;&beta;值可选0.25~0.90。



  7、长期稳定性好:



  由于其紊流剪切力的明显减小,大幅度降低了介质与节流件直接的摩擦,其&beta;值长期保持不变,整个仪表无可动部件,因此可以长期保持稳定性。



  8、可测高温高压介质



  与孔板等节流装置一样,工作温度压力取决于管道和法兰的材质和等级,工作温度可达850℃,工作压力可达42MPa。



  9、可测复杂工况介质



  由于其特殊的结构设计,使其具有特殊的性能,它可以进行气液两相 ,各种混合气体、各种低温气体、气液两相介质、浆料、多相水流、震动水流、电磁干扰介质和双向流。



  华恒仪表始终坚信国产热工仪表的传感器技术会跟上世界的步伐,引领世界热工仪表传感器的走向。今天的平衡孔板流量计结构简单、测量准确、使用可靠就到这里,更多内容可以自行在本站查阅。
