经典文丘里管|压力损失小|测量精度高|前后直管长度短

　差压式流量计是由差压变送器、温压补偿（温度变送器+压力变送器）、三阀组、流量积算仪配套组成的高量程比差压流量测量节流装置。

一、概述

文丘里管是根据文丘里效应研制开发的一种节流式流量传感器，是一种标准节流装置。文丘里管按结构分为标准文丘管和通用文丘里管。

标准（经典）文丘里管按其制造方法不同分为具有粗铸收缩段的标准文丘里、具有机械加工收缩段的标准文丘里、具有粗焊铁板收缩段的标准文丘里。

标准文丘里按国标GB/T2624-2006进行设计制造，按国标JJG640-94进行检定。

通用文丘里系列流量传感器除了继承了标准文丘里管准确度高，重复性好，压损小，所需前直管道短等优点，还具备自身装置小，防堵的优点。可用于两向流，混相流，低流速、大管径，异形管道等复杂流量问题的测量。

二、测量原理

   充满管道的流体，当它流经管道内的节流件时，流速将在文丘里管喉颈处形成局部收缩，因而流速增加，静压力降低，于是在节文丘里管喉颈前后便产生了压差。流体流量愈大，产生的压差愈大，这样可依据压差来衡量流量的大小。这种测量方法是以流动连续性方程(质量守恒定律)和伯努利方程

三、特点

1.        标准（经典）文丘里管是按国标GB/T2624设计制造，按国标JJG640检定的标准节流装置，无需标定。

2.        在标准节流装置中，它所要求的上、下游直管段最短，永久压力损失最小。

3.        性能稳定、可靠性高。

4.        计算准确、能耗小。

5.       可用于液体、气体、蒸汽及两相流等各种脏污介质。

6.        结构简单，易安装，维护方便。

7.        标准文丘里本体较长大约是管径的2～5倍。

四、主要技术参数

1.        公称直径：4mmDN3000mm
粗铸收缩段：100mmDN1600mm
机械加工收缩段：4mmDN250mm
粗焊铁板收缩段：100mmDN3000mm

2.        节流孔径比β：0.3  0.75
粗铸收缩段

 机械加工收缩段：0.4  0.75
粗焊铁板收缩段：0.4  0.7

3.        雷诺数范围：2  105 ReD 2 106
粗铸收缩段：2  105  ReD  2  106
机械加工收缩段：2  105  ReD 106
粗焊铁板收缩段：2  105  D  2  106

4.        精度等级：0.5级、1级、1.5级、2级

5.        工作压力：公称压力：PN 42Mpa

6.        介质温度：-50℃  600℃

7.        参照标准：GB/T2624-2006、JJG640-94及ASME PTC 19.5-2004

8.        连接方式：法兰连接、焊接、螺纹

五、结构形式及主要技术参数

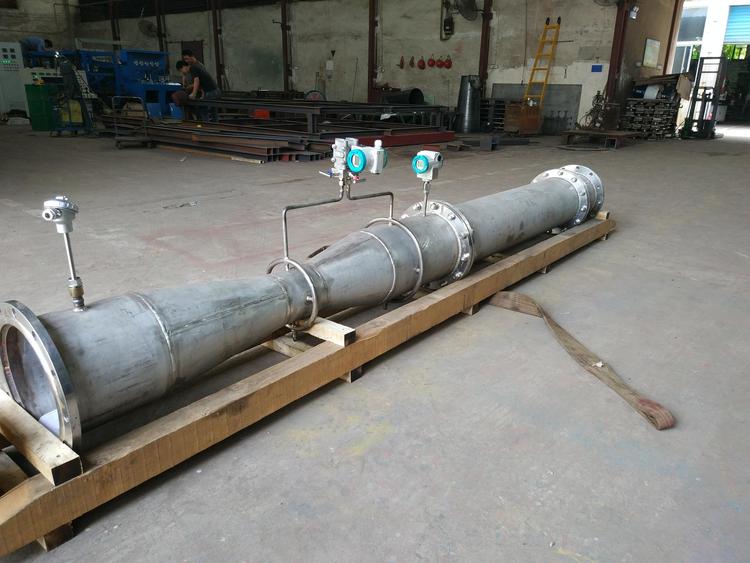

文丘里根据制造工艺和用途分为：标准文丘里、通用文丘里、小管径文丘里、矩形文丘里等结构。文丘里管是由入口圆筒段A、圆锥收缩段B、圆筒形喉部C、圆锥扩散段E组成。圆筒段A的直径为D，其长度等于D；收缩段B为圆锥形，并有21  1 的夹角； 喉部C为直径d的圆形筒段，其长度等于d；扩散段E为圆锥形，扩散角为7 ～15 。

其详细结构形式如下：

六、型号标记方法：

TB-WQL-DN-PN- C/S/O 标准文丘里

TB 基本型号；-WQL 标准文丘里

DN 公称通径（㎜）例如DN300，为公称通径300㎜。

PN 公称压力（Mpa）例如PN1.0，为公称压力1.0 Mpa。

C/S/O 管道材质：C为碳钢，S为不锈钢，O其它材质。

　差压式流量计是依据流体穿过节流装置时形成的压力差与流量之间的关系，测量压差来实现流量测定的原理设计而成的。被广泛应用在供水、供热、污水处理、电力、冶金、化工、石油等行业的过程控制和流量测量
