差压式流量计|一体阿牛巴限流威力巴流量计厂家热销
华恒首页< 产品资讯 差压式流量计|一体阿牛巴限流威力巴流量计厂家热销

差压式流量计|一体阿牛巴限流威力巴流量计厂家热销

返回列表 来源:华恒流量计 手机查看内容 浏览:134 发布日期:2021-04-29




阿牛巴流量计是采用皮托管测量原理测量挡体上游的动压力与下游的静压力之间形成的压差,从而达到测量流量的目的。测量管道直径在DN20到DN12000之间。阿牛巴流量计主要用于工业过程中各种能源如液体、燃料气、蒸气和气体的测量,具有较高的稳定性和重复性。设计理论符合伯努力方程原理,并可用JJG/640-90规程进行检验。

结构形式:

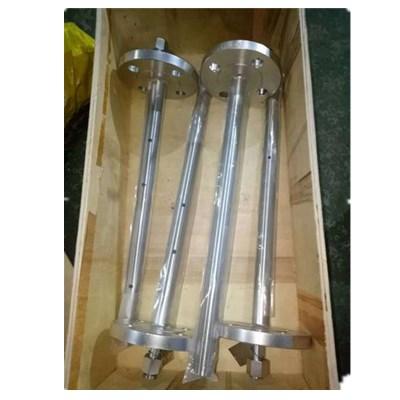

    阿牛巴流量计由检测杆、取压口和导杆组成。阿牛巴的检测管截面形状分为圆形、菱形、椭圆形等多种结构。如图所示。

    阿牛巴流量计传感器是由检测杆、取压口和导杆组成,它横穿管道内部与管轴垂直,在测杆的迎流面上设有多个测压孔测量总压平均值,在其背、侧流面有测量静压测压孔,分别由总压导压管和静压导压管引出,根据总压与静压的差压值,计算流经管道的流量。也可以用流量管壁静压代替传感器背流面的静压。

均速管流量变送器是由传感器、引压附件和差压变送器、压力变送器、流量积算仪等配套组成的流量计。

特点:
1、阿牛巴流量计可用于液体、气体和蒸汽流量等各种介质流量测量;
2、阿牛巴流量计结构,压力损失小,安装、拆卸方便,维护量小;
3、适合大管道,和不规则管道的流量测量;
4、压力损失小(与孔板相比较,仅为孔板的5%以下),大大减少了动力消耗,节能效果显著。
5、一体化式结构,成套性好;
6、管道口径适应范围大,当管径越大时,采用插入式结构,其优越性也愈突出;
7、准确度及长期运行稳定性好,准确度可达1%,稳定度可达O.1%;
8、多参数智能变送,全。不受压力温度变化影响
9、现场指示、远传兼容,方便系统组建及入网。
10、开放式数字平台,多用途串行接门。现场总线结构,HART通讯协议
测量原理:

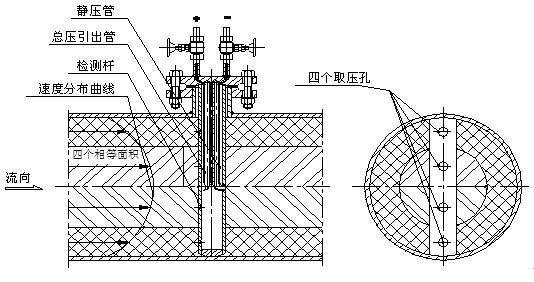

阿牛巴流量计是一根沿直径插入管道中的中空金属杆,在迎向流体流动方向有成对的测压孔,一般有两对,其外形似笛。迎流面的多点测压孔测量的是总压,与全压管相连通,引出平均全压p1,背流面的中心处开有一只取压孔,与静压管相通,引出静压p2。阿牛巴是利用测量流体的全压与静压之差来测量流速。

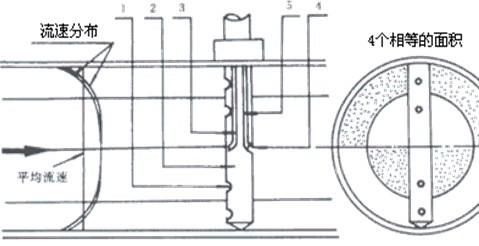

    一般管道中的流速分布是不均匀的。如果是充分发展的流体,其速度分布为指数规律。为了准确计量,将整个圆截面分面多个单元面积相等的多个半圆及多个半环。传感器的检测杆是由一根中空的金属管组成,迎流面钻多对总压孔,它们分别处于各单元面积的中央,分别反应了各单元面积内的流速大小。由于各总压孔是相通的,传至检测杆中的各点总压值平均后,由总压引出管引至高压接头,送到传感器的正压室。当传感器正确安装在有足够长的直管段的工艺管道上时,流量截面上应没有旋涡,整个截面的静压可认为是常数,在传感器的背面或侧面设有检测孔,代表了整个截面的静压。经静压引出管由低压接头引至传感器的负压室。正、负压室压差的平方与流量截面的平均流速成正比,丛而获得差压与流量成正比的关系。在此关系的基处上,可由伯努利方程和连续性方程推导得到均速管流量计的流量计算公式
Qv=﹒(/4)﹒D2﹒(2∆P/1)0.5
Qm=(D2﹒(2∆P﹒其中:Qv: 体积流量          Qm: 质量流量
:传感器结构系数
△P:差压值:流体膨胀系数
:流体工况下的密度    :流体膨胀系数
对于不可压缩性流体=1,对于可压缩性体﹤1,若式中D、△P、1都使用SI单位,则QV的单位为Qm的单位为㎏∕S。
传感器的流量系数和可膨涨性系数,由标准装置上标定得知,并在出厂时在合格证书上注明。
阿牛巴流量计选型:

型谱

说明

XT-ANB



阿牛巴流量计

安装形式

M



螺纹

F



法兰

本体材质



1-



碳钢

2-



不锈钢

3-



耐高温材质

测量管径



50-



DN50

65-



DN65

80-



DN80

100-



DN100

125-



DN125
