简介
电磁流量计是一种根据法拉第电磁感应定律来测量管内导电介质体积流量的感应式仪表，采用单片机嵌入式技术，实现数字励磁，同时在电磁流量计上采用CAN现场总线，属国内首创，技术达到国内领先水平。

LDE电磁流量计在满足现场显示的同时，还可以输出4～20mA电流信号供记录、调节和控制用，现已地应用于化工、环保、冶金、医药、造纸、给排水等工业技术和管理部门。

LDE电磁流量计除可测量一般导电液体的流量外，还可测量液固两相流，高粘度液流及盐类、强酸、强碱液体的体积流量。

性能特点

◆仪表结构简单、可靠，无可动部件，工作寿命长。

◆无截流阻流部件，不存在压力损失和流体堵塞现象。

◆无机械惯性，响应快速，稳定性好，可应用于自动检测、调节和程控系统。

◆测量精度不受被测介质的种类及其温度、粘度、密度、压力等物理量参数的影响。

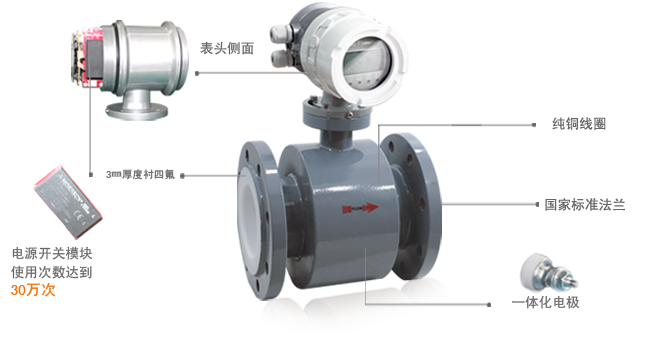

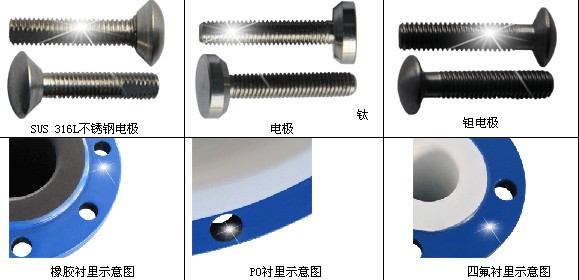

◆采用聚四氟乙烯或橡胶材质衬里和Hc、Hb、316L、Ti等电极材料的不同组合可适应不同介质的需要。

◆备有管道式、插入式等多种流量计型号。

◆采用EEPROM存贮器，测量运算数据存贮保护安全可靠。

◆具备一体化和分离型两种型式。

◆高清晰度LCD背光显示。

技术参数

◆仪表精度：管道式0.5级、1.0级；插入式2.5级

◆测量介质：电导率大于5μS/cm的各种液体和液固两相流体。

◆流速范围：0.2～8m/s

◆工作压力：1.6MPa

◆环境温度：-40℃～+50℃

◆介质温度：聚四氟乙烯衬里≤180℃

橡胶材质衬里≤65℃

◆防爆标志：ExmibdⅡBT4

◆防爆证号：GYB01349

◆外磁干扰：≤400A/m

◆外壳防护：一体化型： IP65；

分离型：传感器IP68(水下5米，仅限于橡胶衬里)

转换器IP65

◆输出信号：4～，负载电阻0～750Ω

◆通讯输出：RS485或CAN总线

◆电气连接：M20×1.5内螺纹，φ10电缆孔

◆电源电压：90～、24±10%

◆大功耗：≤10VA

测量原理
电磁流量计是是基于法拉第电磁感应定律工作的，在与测量管道轴线和磁力线相垂直的管壁上安装了一对检测电极，当导电液体沿着管道轴线流动时，导电液体切割磁力线产生感应电势，此感应电势由两个检测电极检出，数值大小与流量成正比关系，其计算公式为：

E=B*V*D*K

式中，E——感应电势；

K——与磁场分布及轴向长度有关的系数；

B——磁感应强度；

V——导电液体平均流速；

D——电极间距（管道直径）；

传感器将感应电势E作为流量信号，传送到转换器，经放大器放大，变换，滤波等一系列数字处理后，用高亮液晶显示器显示瞬时流量和累积流量，转换器有4-20mA输出，报警输出，频率输出可以选择，并设有RS485通讯接口，并支持HART和MODBUS通讯协议。

仪表选型

◆量程范围确认

一般工业用电磁流量计被测介质流速以2～4m/s为宜，在特殊情况下，低流速应不小于0.2m/s，高应不大于8m/s。若介质中含有固体颗粒，常用流速应小于3m/s，防止衬里和电极的过分磨擦；对于粘滞流体，流速可选择大于2m/s，较大的流速有助于自动消除电极上附着的粘滞物的作用，有利于提高测量精度。

在量程Q已确定的条件下，即可根据上述流速V的范围决定流量计口径D的大小，其值由下式计算：

Q=πD2V/4
Q:流量（㎡/h） D:管道内径 V：流速（m/h）

电磁流量计的量程Q应大于预计的大流量值，而正常的流量值以稍大于流量计满量程刻度的50%为宜。

◆参考流量范围

口径(mm)	流量范围(m³/h)	口径(mm)	流量范围(m³/h)
φ15	0.06~6.36	φ450	57.23～5722.65
φ20	0.11～11.3	φ500	70.65～7065.00
φ25	0.18～17.66	φ600	101.74～10173.6
φ40	0.45～45.22	φ700	138.47～13847.4
φ50	0.71～70.65	φ800	180.86～18086.4
φ65	1.19～119.4	φ900	228.91～22890.6
φ80	1.81～180.86	φ1000	406.94～40694.4
φ100	2.83～282.60	φ1200	553.90～55389.6
φ150	6.36～635.85	φ1600	723.46～72345.6
φ200	11.3～1130.4	φ1800	915.62～91562.4
φ250	17.66～176.25.	φ2000	1130.4～113040.00
φ300	25.43～2543.40	φ2200	1367.78～136778.4
φ350	34.62～3461.85	φ2400	1627.78～162777.6
φ400	45.22～4521.6	φ2600	1910.38～191037.6

选型表

型号	口径
LDE	15~2600
		代号	电极材料
		K1	316L
		K2	HB
		K3	HC
		K4	钛
		K5	钽
		K6	铂合金
		K7	不锈钢涂覆碳化钨
			代号	内衬材料
			C1	聚四氟乙烯F4
			C2	聚全氟乙丙烯F46
			C3	聚氟合乙烯FS
			C4	聚录丁橡胶
			C5	聚氨脂橡胶
				代号	功能
				E1	0.3级
				E2	0.5级
				E3	1级
				F1	4－20Madc,负载≤750Ω
				F2	0-3khz,5v有源，可变脉宽，输出高端有效频率
				F3	RS485接口
				T1	常温型
				T2	高温型
				T3	超高温型
				P1	1．0MPa
				P2	1．6MPa
				P3	4．0MPa
				P4	16MPa
				D1	220VAC±10％
				D2	24VDC±10％
				J1	一体型结构
				J2	分体型结构
				J3	防爆一体型结构

接线指南

1、方表端子接线与标示(分体型)

2、方表信号线的处理与标示

3、圆表端子接线与标示(一体型)

圆表各接线端子标示含义如下：
I+：流量电流输出 COM：报警输出地
COM：电流输出地 FUSE：输入电源保险丝
P+：双向流量频率(脉冲)输出 T1+：通讯输入
COM：频率(脉冲)输出地 T2-：通讯输入
Al：下限报警输出 L1：220V(24V)电源输入
Ah：上限报警输出 L2：220V(/24V)电源输入
4、圆表信号线的处理与标示

注：分体式流量计传感器与转换器连接电缆尽可能短，不要将多余的电缆卷在一起。
连接电缆不能与其他电缆线，如变压器、电动机及其它力电缆装一起，其距离至少大于1m。
连接电缆不能在中途断开或短路也不能改变订货要求长度。
电缆布线应尽量避免干扰源。
