流量计直管段长度要求
| 流量计直管段长度要求 | |||
| 流量计名称 | 检定时要求 | 相关标准要求 | 背压要求 |
| 电磁流量计 | 按流量计使用说明书的要求确定流量计上、 下游侧的直管段长度； 说明书未规定， 则应安装在离任何上游扰动部件至少 10DN 和离下游扰动部件至少 5DN 的 直管段中； 当上游直管段长度不够时， 可以安装流动调整器， 安装后其直管段长度应达到流动调整器说 明书要求。 | DN1000mm 及以下： 上游 直管段不小于 10DN,下游 直管段不小于 2DN； DN1000mm 以上： 按制造 厂规定。 | 推荐背压为最高检定温度下用检定液体饱和蒸 汽压力的 1.25 倍。 |
| 涡轮流量计 | 流量计上、 下游侧应有足够的直管段， 必要时可在上游安装流动调整器。 | 推荐背压为最大流量时流量计压力损失的 2 倍与 最高检定温度下检定用液体饱和蒸汽压力的 1.25 倍之和。 | |
| 涡街流量计 | 上游直管段长度至少为 20DN， ,下游直管段长度至少为 5DN。 | 最小背压为最高检定温度下用检定液体饱和蒸 汽压力的 1.3 倍。 | |

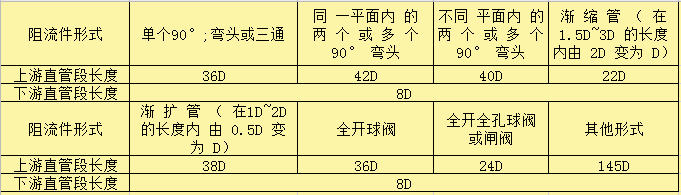

| 超声流量计 |  多声道： 不安装流动调整器情况下， 上游直管段长度至少为 10DN,下游直管段长度至少为;5DN,或者根据流量计生产厂家的要求。单声道：阻流件形式 | 推荐背压为最高检定温度下用检定液体饱和蒸 汽压力的 1.25 倍。 | |
| 质量流量计 | 按使用说明书进行安装。 | 推荐背压为最大流量时流量计压力损失的 2 倍与;最高检定温度下检定用液体饱和蒸汽压力的 1.25倍之和。 | |
| 液体容积式流量计 | 背压为最大流量时流量计压力损失的 2 倍， 加上 最高检定温度下检定用液体饱和蒸汽压力的 1.25 倍。 | ||
| 气体容积式流量计 | 应符合使用说明书的要求 | ||
| 靶式流量计 | 上游直管段长度至少为 10DN,下游直管段长度至少为 5DN | ||
| 浮子流量计 | 下游 5DN~10DN 处安装 流量调节阀 | ||
| 差压式流量计 | 上游直管段最长的长度要求为 80DN,下游直管段最长的长度要求为 8DN。 | ||
| 气体层流流量传感器 | 按使用说明书进行安装。 | ||
| 速度式流量计 | JJG 198-1994 前 10DN， 后 5DN | ||
