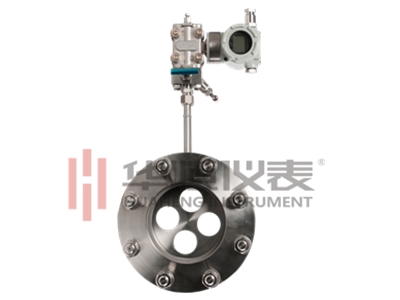

孔板流量计
| 产品简介： 孔板流量计可用于测量管道中液体、气体、蒸汽的流量。标准孔板按国标GB/T2624－93设计制造，按国标JJG640－94检定。标准孔板可以采用角接取压（包括环室取压）、法兰取压或D－D/2取压三种取压方式。按国标规定进行设计、制造和检定的标准孔板无需实流标定，精度高、结构简单、制造成本低，但压力损失在所有标准节流装置中.大，不适用于要求压力损失小的情况，标准孔板广泛用于石油、化工、冶金、电力等行业。 |
| 测量原理： 满管道的流体，当它们流经管道内的节流装置时，流束将在节流装置的节流件处形成局部收缩，从而使流速增加，静压力低，于是在节流件前后便产生了压力降，即压差，介质流动的流量越大，在节流件前后产生的压差就越大，所以可以通过测量压差来衡量流体流量的大小。这种测量方法是以能量守衡定律和流动连续性定律为基准的。 |
| 主要技术指标： 1.公称直径：50 mmDN1200mm。 2.孔径比：0.20 0.75。 3.雷诺数范围：当0.20 0.45时，5000ReD。 当0.45 0.75时，10000ReD。 4.公称压力：PN16MPa。 5.精度：1级。 |
结构形式：     |
标准孔板型号规格
| HS-BK | 标准孔板 | ||||||
| 介 质 | Y | 液体 | |||||
| Q | 气体 | ||||||
| Z | 蒸汽 | ||||||
| 连接方式 | 1 | 法兰连接 | |||||
| 2 | 带前后直管段，对焊连接 | ||||||
| 法兰或管段材质 | C | 碳钢 | |||||
| S | 不锈钢 | ||||||
| O | 其它 | ||||||
| 公称压力 | 0.25 | 0.25MPa | |||||
| 0.6 | 0.6MPa | ||||||
| 1.0 | 1MPa | ||||||
| 16.0 | 16MPa | ||||||
| 取压方式 | A | 角接取压 | |||||
| F | 法兰取压 | ||||||
| D | D－D/2取压 | ||||||
| TJ | 高压透镜孔板 | ||||||
| HX | 环形孔板 | ||||||
| 公称直径 | 25 | DN25 | |||||
| 32 | DN32 | ||||||
| 50 | DN5 | ||||||
| 1800 | DN1800 | ||||||
