HH文丘里管流量计-文丘里管流量计生产厂家



  一、一种新型的差压式流量计的概述



  HH-型文丘里管流量计是-种新型的高精度差压式流量计。通过在密闭的管道中心线悬挂.个特别的流线形锥体来进行中央节流,用上游管壁和锥体尼部測量的差压来计算流量,故名文丘里管流量计,由于文丘里管流量计独特的结构设计,其性能较于其他差压式流量计更优。



  HH-型文丘里管流量计与差压式流量计一样,都是基于密闭管道中能量转换的伯努利定律进行测量,即在稳定的流场情况下,介质的流速与差压的平方根成正比。当介质以一定的速度向锥尖方向流过时,由于锥体的节流作用,会使锥体下游立即形成低压区P2,锥体上游的高压PI与下游的低压P2间有一压差△P,压差△P经取压口送至差压变送器,根据差压的变化可以测量出流量的变化。



  二、文丘里管流量计测量系统组成



  HH-型文丘里管流量计由内置锥体节流与三阀组、散热件、引压管、差压变送器、流量计算机组成流量测量系统。对于气体和蒸汽等介质,可加温度、压力补偿,组成贡量流量和标准体积测量系统。LVD型文丘里管流量计分:管道型(DN15-DN900 或更大);对夹型(DN15-DN150)



  三、文丘里管流量计产品特点



  精度高,重复性好:文丘里管流量计的精度为测量值的+0.5%,重复性为+0.2%。



  量程比宽,压损低:文丘里管流量计正常情况下量程比为10 : 1。参数准确可以做到30 : 1,文丘里管流量计压力损失仅为文丘里管的1/5一1/10, 可大大降低运行能耗。



  安装直管段要求:由于文丘里管流量计独特的中心流线形节流结构,很好地解决了直管段整流的问题,将不规则的流体直接整流成理想流体,前直管段0~ 3D,后直管段0~1D。



  锥体的独特设计,保证了流体在流经锥体时,是一种渐变过程,无突变,流量先经过锥体后,在到达锥边,因此,锥体不会经常性受到流体的磨损。



  长期稳定性好:值可保持长期不变,故仪表长期使用而无需重新标定。



  文丘里管流量计与文丘里管节流装置一样, 工作温度与压力取决于管道和法兰的材质与等级。特殊的节流体,使其可测多相水流,电磁干扰介质,各种混合气休等。非常适合测量如燕汽、煤气、原油等脏污介质。



  应用范围广,可测高温高压和复杂工况介质:文丘里管流量计运用工况范围非常广,温度-100℃~ 500℃,zui大压力40MPa,雷诺数范围广8X103~ 5X 106。



  气体:水、天然气、空气、氧气,氮气、氢气、甲烷、丙烯、烟气、饱和蒸汽、过热蒸汽等。



  液体:水、油品、乳化液、纯水、双氧水、甘油、醉类、净水、污水、各种腐蚀性介质等。



  具有自清洁能力:差压式文丘里管流量计的特殊设计,使其锥体不有在死区,因此在锥体上不会堆积流体的碎纸、粘渣和杂质,具有自清洁功能。



  四、文丘里管流量计前后管道型尺寸



  订货时请提供如下参数:



  1、口径(单位: mm) 2、测量介质名称3、zui大测量范围4、正常工作范围5、zui小工作范围6、工作压力7、工作温度8、介质密度9、介质粘度10、 使用当地平均大气压力



  五、文丘里管流量计安装

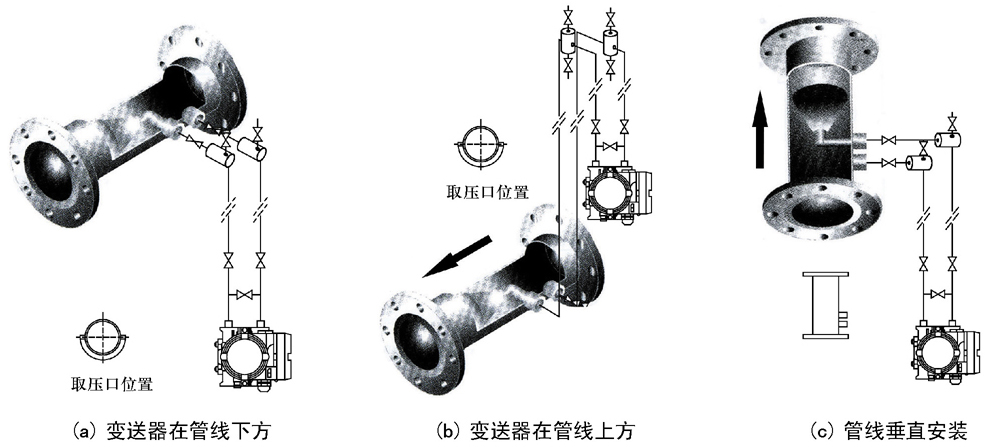

  5.1介质为洁净液体时



  5.3介质为蒸气体时



  六、文丘里管流量计注意事项



  (1)用户在选型时应提供准确、科学的相关参数,尤其在测量多组分气体时应更加注意;



  (2)文丘里管是差压式仪表,同样遵守差压式仪表测量系统的相关要求;



  (3)文丘里管与文丘里管等其他节流装置使用方法一样,应根据标准节流装置的要求铺设导压管路;



  (4)应根据使用情况选择合适型号文丘里管,精度要求较高时zui好选择VCH精密测量管式



  (5)文丘里管虽然直管段要求相对极短,但能够安装在有较长直管段的地方更好;



  (6)小管径测量时须保证介质中无大颗粒物质或长纤维物存在,否则会堵塞流通缝隙;



  (7)监视或一般控制用文丘里管,可根据情况三年左右周期进行标定;



  (8)贸易结算等精密测量文丘里管,应按照国家相关法规进行定期检验;



  七、文丘里管流量计订货须知



  在咨询或订货时,请按照要求认真填写下列咨询表中的各项参数,务必真实可靠,以便我们为您正确选型和生产。



  填写说明



  1、介质为混合物时,如无法给出工况密度、粘度,则必须给出组分百分比;2、脏污介质应说明其中的污物种类及其脏污程度;3、特殊环境、介质使用,须详细说明对仪表的要求;



  4、请复印后使用。参数不同的仪表不能使用同一份咨询单。



  选型举例:



  LVD-050FA1633300N0上述选型表示:



  LVD:精度管道型 0050:口径DN50  F:法兰连接 A:ANSI标准 16:1.6MPa 3:测量管材质为304不锈钢 3:测量元件材质为304不锈钢 3:法兰材质为304不锈钢 0:不带变送器 0:不带二次显示表  N:不防爆  0 :无附件
