一体化智能型阿牛巴流量计
西安华恒仪表制造有限公司是掌握流量计、压力变送器、密度计、液位计核心技术的仪表生产厂家。主要生产流量计/压力变送器/密度计/液位计OEM(代工),拥有自主的研发团队和生产线。可以自主研发设计满足各行业、各环境下的高精度流量计。今天和大家分享一下一体化智能型阿牛巴流量计。
是我公司研制、生产多年的流量计。它具有品种多、规格全九个品种上百种规格、适用范围广、长期运行精度高、稳定性好、阻损小、运行费用低、安装维修方便、费用低等诸多特点。在大量的蒸汽和水流量测量中,广泛应用低阻损的均速管传感器取代高阻损的标准孔板和标准喷嘴流量传感器可大幅度地降低流量传感器的运行费用有重大的经济价值。每个流量测量点每年可节约运行费用(能耗)数千元到数十万元应用我公司的国家专利产品连续反吹型均速管流量传感器在国内首次解决了大管道的高炉煤气、焦炉煤气、转炉煤气、烧结烟气等高含尘气体准确计量的难题。同时,均速管流量传感器已在电厂引送风、除尘气体等大口径异形管道流量测量中获得了成功应用。我公司有完善的检查、测试、试验和标定装置与严格的管理制度可确保产品质量稳定可靠。

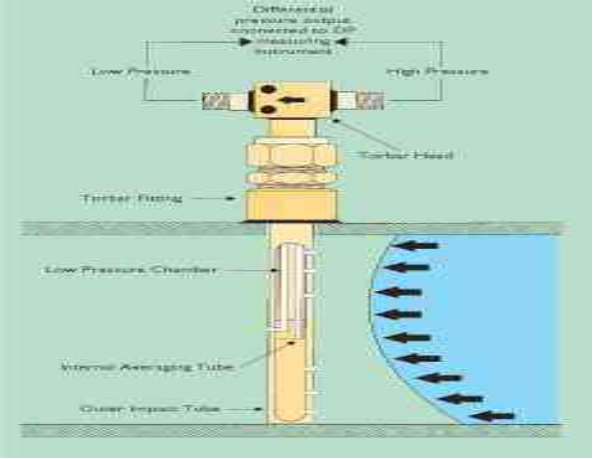

其工作原理如图 1所示当充满管道的流体流经均速管流量计的检测杆时检测杆迎流面的全压孔感测到流体的全压平均值检测杆的背流面的静压孔感测到流体的静压值。全压平均值与静压值同流过的流体流量之间有确定的关系这关系可由下面的基本公式进行计算。
均速管流量计计算公式
1. 质量流量与体积流量计算公式
式中 M质量流量kg/h
Q体积流量m 3 /h
K流量系数
D管道内径mm
ρ 工况密度kg/m 3
△ p 差压, kPa。
2. 气体标准体积流量计算公式
式中 Q标准体积流量m 3 /h
K流量系数
F g 密度系数
D管道内径mm
△ p 差压kPa
p 工作压力, kPa。

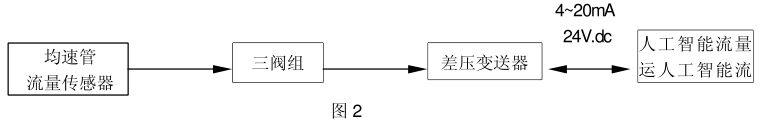

一体化智能型均速管流量计,由一体化均速管流量变换器和人工智能流量运算显示器两部分组成。其中一体化均速管流量变换器由均速管流量传感器,亦称阿牛巴Annubar流量传感器、三阀组板和差压变送器构成。测量原理框图见图 2。
相信通过以上一体化智能型阿牛巴流量计的全部容,能够使大家有一个较为全面的认识,对选择合适的液体流量计有所帮助。如有疑问,可以随时联系我们。
