长径喷嘴流量计

　　西安华恒仪表制造有限公司是掌握流量计、压力变送器、密度计、液位计核心技术的仪表生产厂家。主要生产流量计/压力变送器/密度计/液位计OEM（代工），拥有自主的研发团队和生产线。可以自主研发设计满足各行业、各环境下的高精度流量计。今天和大家分享一下长径喷嘴流量计安装。


　　本实用新型提供了一种差压式长径喷嘴安装结构，包括工艺管道和长径喷嘴，以及位于长径喷嘴两侧的测量孔，所述长径喷嘴设置于工艺管道的内部，所述测量孔设置在工艺管道的侧壁上:其特征在于，所述工艺管道为体式直管道,长径喷嘴通过一连接件与一体式直管道连接。本实用新型在现有差压式长径喷嘴安装结构的基础上进行了改进，采用了整体式的工艺管道，并且长径喷嘴通过连接件与工艺管道连接。如此结构避免了对工艺管道的焊接，因而能够保证长径喷嘴与工艺管道的同轴度，减少工艺复杂度，降低工艺成本。

　　1.一种差压式长径喷嘴安装结构，包括工艺管道和长径喷嘴，以及位于长径喷嘴两侧的测量孔，所述长径喷嘴设置于工艺管道的内部，所述测量孔设置在工艺管道的侧壁上;其特征在于，所述工艺管道为一-体式直管道，长径喷嘴通过一-连接件与-体式直管道连接。2.根据权利要求1所述的差压式长径喷嘴安装结构，其特征在于，所述一体式直管道的内壁上设置有一向内凸出的第一台阶，长径喷嘴的入口部分设置有与所述第一台阶配合的第二台阶。

　　3.根据权利要求1或2所述的差压式长径喷嘴安装结构，其特征在于，所述连接件为4个或6个。

　　4.根据权利要求3所述的差压式长径喷嘴安装结构，其特征在于，所述连接件为销子。5.根据权利要求4所述的差压式长径喷嘴安装结构，其特征在于，所述销子与长径喷嘴过盈配合。

　　技术领域

　　本实用新型属于节流装置领城，具体涉及-种差压式长径喷嘴安装结构。

　　背景技术

　　节流装置是在充满管道的流体流经管道内的一种流装置，流束将在节流处形成部收缩，从而使流速增加，静压力降低，于是在节流件前后产生了静压力差(或称节流式量计)。长径喷嘴节流装置作为种节流元件,经与差压(流量)仪表及相应的二次仪表套，可实现对各种非腐蚀性流体流量的测量及控制。

　　差压式长径喷嘴节流装置采用将长径喷嘴固定在工艺管道内的工作型式。但传统的差压式长径喷嘴在进行长径喷嘴与工艺管道焊接时，需要把工艺管道分成上游和游两段。如图I所示，焊接时，先把工艺管道的上游1和下游2倒坡口，再与长径喷嘴5接，这种装配结构需要焊接，焊接时的装配很难定位，需用专用的夹具,既费工时，而且工成本也高，其工艺也很难保证长径喷嘴与工艺管道的同轴度。

　　实用新型内容

　　本实用新型针对上述现有技术的不足，提供了一种能够保证长径喷嘴与工艺管的同轴度,减少工艺复杂度，降低工艺成本的差压式长径喷嘴安装结构。

　　本实用新型是通过如下技术方案实现的:

　　种差压式长径喷嘴安装结构，包括工艺管道和长径喷嘴，以及位于长径喷嘴侧的测量孔，所述长径喷嘴设置于工艺管道的内部，所述测量孔设置在I艺管道的侧壁上其特征在于，所述工艺管道为-一体式直管道，长径喷嘴通过一连接件与一体式直管道连接[00])本实用新型在现有差压式长径喷嘴安装结构的基础上进行了改进，采用了整体的工艺管道，并且长径喷嘴通过连接件与工艺管道连接。如此结构避免了对工艺管道焊接,因而能够保证长径喷嘴与工艺管道的同轴度，减少工艺复杂度，降低工艺成本。(00本实用新型的进步设置为:所述一体式直管道的内壁上设置有一向内凸出的台阶，长径喷嘴的入口部分设置有与所述第一台阶配合的第二台阶。如此设置，方面介质流向压力大时，第一台阶可以承压:另方面在装配长径喷嘴时，第台阶可以起到位的作用，从而进一步的保证了长径喷嘴与I艺管道的同轴度。

　　本实用新型的进步设置为:所述连接件为4个或6个。如此设置可以保证长喷嘴与工艺管道的连接更牢固。

　　本实用新型的进一步设置为:所述连接件为销子。如此设置可以使安装结构更单,较易实现。

　　本实用新型的进一步设置为：所述销子与长泾喷嘴过盈配合。如此设置可以更好的保证长泾喷嘴与工艺管的同轴度。

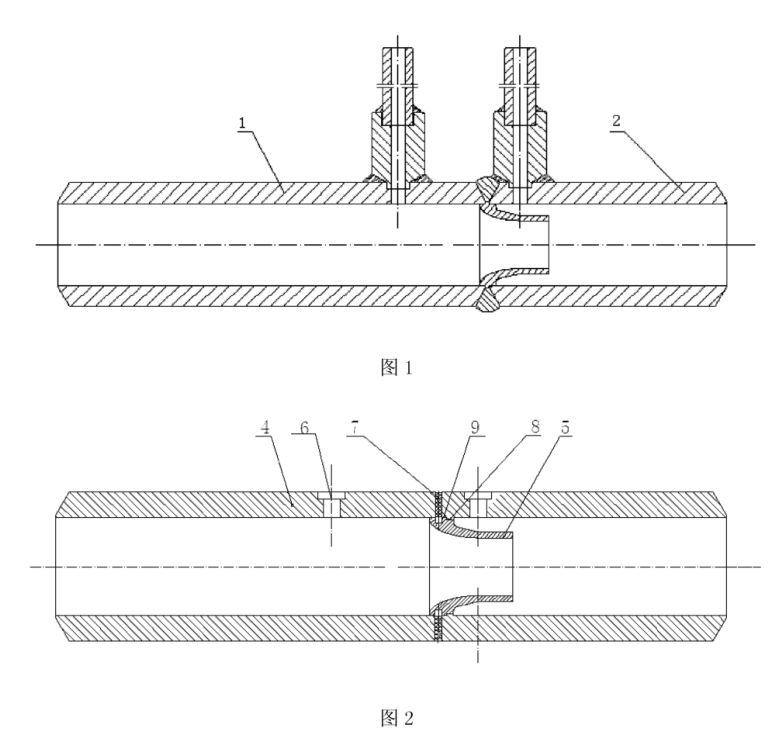

　　图1为现有的差压式长径喷嘴安装结构图:

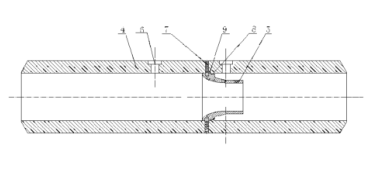

　　图2为本实用新型所述的差压式长径喷嘴安装结构图:

　　图中各标号的含义如下:

　　上游一十，下游2.工艺管道4,长径喷嘴-5,测量孔6,连接件-7,第一台阶-8,第二台阶-9.

　　具体实施方式

　　下面结合附图和具体实施方式对本实用新型做进步详细的说明。

　　如图2所示，本实用新型提供了一种差压式长径喷嘴安装结构，包括工艺管道4和长径喷嘴5,以及位于长径喷嘴5两侧的测量孔6,长径喷嘴5设置于工艺管道4的内部,测量孔6设置在工艺管道4的侧壁上:其中，工艺管道4为一体式直管道，长径喷嘴5通过一连接件7与-体式直管道连接。

　　工艺管道4的内壁上设置有一向内凸出的第一台阶8,长径喷嘴5的入口部分设置有与所述第一台阶8配合的第二台阶9。安装长径喷嘴5时第一台阶8与第二台阶9配合可以更好的实现对长径喷嘴5的定位。

　　连接件7为4个或6个,4个或6个连接件7可以对称设置在工艺管道4的圆周方向，使连接关系更牢固。.

　　本实施例中的连接件7为销子，当然连接件7还可以为螺钉等其他连接件。长径喷嘴5装配好后再钻销子孔(须配合销子钻)，且销子与长径喷嘴要过盈配合，才能更好的保证长径喷嘴与工艺管道的同轴度。


　　相信通过以上长径喷嘴流量计安装的全部容，能够使大家对长径喷嘴流量计安装有一个较为全面的认识，对选择合适的液体流量计有所帮助。如有疑问，可以随时联系我们。
