靶式流量计

　　西安华恒仪表制造有限公司是掌握流量计、压力变送器、密度计、液位计核心技术的仪表生产厂家。主要生产流量计/压力变送器/密度计/液位计OEM（代工），拥有自主的研发团队和生产线。可以自主研发设计满足各行业、各环境下的高精度流量计。今天和大家分享一下靶式流量计。

　　靶式流量计于六十年代开始应用于工业流量测量，主要用于解决高粘度、低雷诺数流体的流量测量，先后经历了气动表和电动表两大发展阶段，智能靶式流量计是在原有应变片式靶式流量计测量原理的基础上，采用了新形式的传感器。采用新式传感器是该新型产品真正实现高精度、高稳定性的关键核心，彻底改变了原有应变片式靶式流量计温漂大，抗过载（冲击）能力差，存在静态密封点等种种缺陷，不但发挥了靶式流量计原有的技术优势，同时又具有与容积式流量计相媲美的测量准确度，加之其特有的抗干扰、抗杂质性能，除能替代常规流量计所能测量的流量计量问题，尤其在小流量、高粘度、易凝易堵、高温、低温、强腐蚀、强震动等流量计量困难的工况中具有很好的适应性。目前已广泛应用于冶金、石油、化工、能源、食品、环保等各个领域的流量测量。

　　一、原理及特性

　　1、结构

　　智能靶式流量计主要由测量管（外壳）、新型传感器（含阻流元件）、积算显示和输出部分组成。根据不同的介质和工况，必须选用相适应的传感器，因此，用户提供准确的计量对象及参数，生产厂家选用合适的传感器是产品能否计量准确的关键。

　　2、工作原理

　　当介质在测量管中流动时，因其自身的动能通过阻流件（靶式流量计）时而产生的压差，并对阻流件有一作用力，其作用力大小与介质流速的平方成正比，其数学方式表达如下：

　　F=CdAV2/2

　　式中：F阻流件所受的作用力（kg）

　　Cd物体阻力系数

　　A阻流件对测量管轴向投影面积（mm2）

　　工况下介质密度（kg/m3）

　　V介质在测量管中的平均流速（m/s）

　　阻流件（靶）接受的作用力F，经刚性连接的传递件（测杆）传至传感器，传感器产生电压信号输出：V=KF

　　式中：V传感器输出的电压（mV）,K比例常数，

　　F阻流件（靶）所受的作用力（kg）

　　此电压信号经前置放大、AD转换及计算机处理后，即可得到相应的瞬时流量和累积总量。

　　3、产品特点

　　整台仪表结构坚固无可动部件，插入式结构，拆卸方便；

　　可选用多种防腐及耐高低温材质（如哈氏合金，钛等）；

　　传感器不与被测介质接触，不存在零部件磨损，使用安全可靠；

　　可就地采用干式标定方法，即采用砝码挂重法。按键操作即可完成标定；

　　具有多种安装方式供选择，如选择在线插入式，安装费用低；

　　具有一体化温度、压力补偿，直接输出质量或标方；

　　具有可选小信号切除、非线性修正、滤波时间可选择；

　　能准确测量各种常温、高温350度、低温-100度工况下的气体、液体流量；

　　灵敏度高，能测量超小流量，其可测低流速为0.8m/s，测量范围宽，最大可达1：30；

　　计量准确，精度可达到0.2%；

　　重复性好，一般为0.05%～0.08%，测量快速；

　　压力损失小，仅为标准孔板的1/2△P左右；

　　抗干扰，抗杂质能力特强；

　　可根据实际需要更换阻流件（靶片）而改变量程；

　　低功耗电池现场显示，能在线直读示值，显示屏可同时读取瞬时和累积流量；

　　安装简单方便，极易维护；

　　多种输出形式，能远传各种参数；

　　抗震动性强，一定范围内可测脉动流。

　　二、技术参数及内容

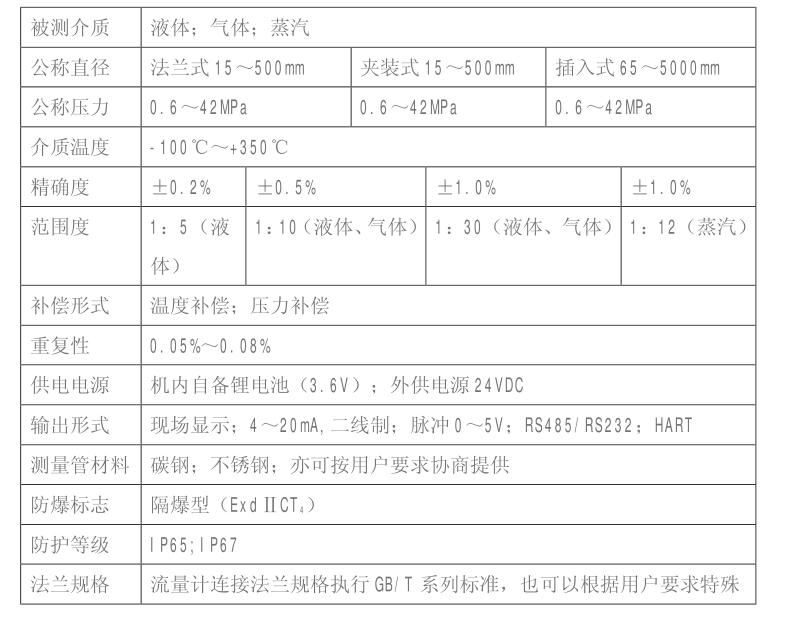

　　1、主要技术参数表

　　2、典型应用

　　气体类：煤气、空气、氢气、天然气、氮气、液化石油气、过氧化氢、烟道气、甲烷、丁烷、氯气等。

　　液体类：重油、石蜡、沥青、硫酸、食用油、渣油、丙酮、柴油、矿井水、洗涤剂、酱油、汽油、硅油、糖浆、溶剂、香水、海水、航空煤油、皂酮水、葡萄糖、菜油酸、盐水、浆糊、墨水、冷却剂、乙二醇、矿物油、液态糖、盐酸、汽车涂料、树脂、牛油、菜油、液氧、洗发液、牙膏、凝胶、燃油、牛奶、漂白剂、调节剂、苏打、添加剂、清洗剂、碱性、氨、船用油、化学试剂、煤油、甘油、染料、水、硝酸、高沸点有机溶液、猪油、酒精、油、乙烯、聚丙烯、甲笨等。

　　蒸汽类：过热蒸汽、饱和蒸汽。

　　以上就是靶式流量计的全部内容，如有疑问，可以随时联系我们。
