一体化智能孔板流量计安装方法

返回列表 来源:华恒流量计 手机查看内容 浏览:320 发布日期:2024-05-20

  西安华恒仪表制造有限公司是主要生产一体化智能孔板流量计,电磁流量计,v锥流量计,污水流量计,蒸汽流量计,空气流量计的仪表厂家,拥有自主的研发团队和生产线。可以自主研发设计满足各行业、各环境下的高精度流量计。今天和大家分享一下一体化智能孔板流量计安装方法。



  一体化智能孔板流量计,依据被测流体物性的不同,而有相应的安装方式。这是考虑到差压变送器感压器件的耐温及防止空气滞留、杂质沉积等因素的要求而确定的。依据上述要求,结合现场管线实际布局,选择合理的安装方式。



  1.测量蒸汽



  ●垂直管道



  对夹式流量计的变送器可置于任一方位;法兰连接式流量计不宜安装在垂直管道上。



  ●水平管道

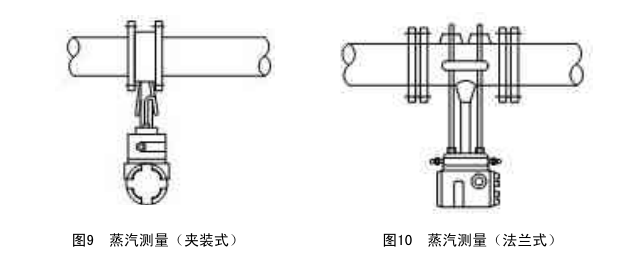

  对夹式流量计的变送器应置于管道上方或倾斜上方,而法兰连接式流量计的变送器应置于管道下方或倾斜下方,分别如图9、图10所示。



  2.测量气体



  ●垂直管道



  流量计可置于任一方位,以利于观察、维护方便为准。



  ●水平管道

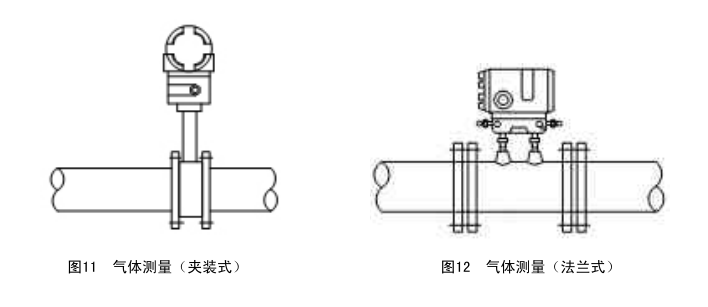

  由于被测气体中难免会含有一些水份或杂质,为防止杂质的沉积堵塞取压管或因水份的存在而产生两相,因此,在水平管线上安装时,流量计必须置于管道的上方或倾斜上方,如图11、图12所示。



  当测量高于100℃的过热气体时,取压管应设置散热器,以保护变送器的感压元件。



  3.测量液体



  ●垂直管道



  流量计可置于任一方位,以利于观察、维护方便为准。



  ●水平管道



  由于被测液体中,难免会有气体混入,流体流经孔板后,由于减压作用,含在液体中的气体会析出气泡,因此,不要将流量计置于水平管线上方,以防止微量气泡会经取压管滞留在变送器的感压元件处,此时的差压就不是液体的真实差压,而是含有压缩气体的差压,无疑会影响测量的准确性。

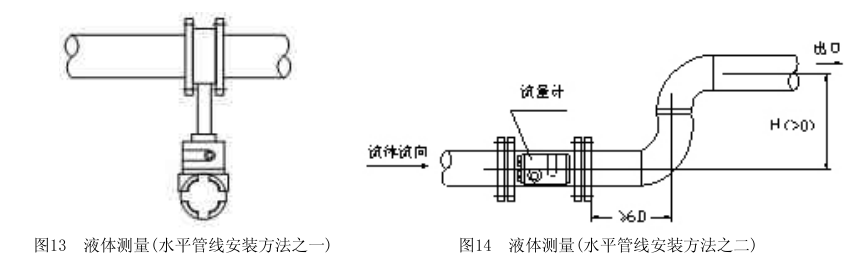

  当被测液体比较洁净,无杂质存在时,可将流量计置于管道下方或倾斜下方。即使取压管内有汽泡析出,也可经取压管排入管道中,如图13所示。



  当被测液体中含有少量杂质存在时,为防止液体中因杂质的沉积堵塞取压管,此时,应将流量计置于与管道轴线平行的水平方向上,为使取压管内充满液体,流量计出口一侧应略高于进口管线,如图14所示。



  4.流量计的投入运行



  ●打开三阀组的正负取压管的排污阀,排除取压管内的污物及空气,使被测流体缓慢进入正、负压室内。



  ●各阀门的开关状态置于规定位置后,流量计即可投入运行。



  ●测量高温介质或腐蚀性介质时,操作应特别小心,谨防烫伤、烧伤。



  以上就是一体化智能孔板流量计安装方法的全部内容,如有疑问,可以随时联系我们。
