压缩空气流量计的参数

　　西安华恒仪表制造有限公司是主要生产流量计和变送器的仪 表厂家，拥有自主的研发团队和生产线。可以自主研发设计满足 各行业、各环境下的高精度流量计。今天和大家分享一下压缩空气流量计的参数。

　　主要特点和主要技术参数

　　仪表整体结构设计合理， 动态测量范围宽， 压力损失小；

　　主体材质采用不锈钢或普通碳钢， 以适应不同场合需要；

　　表体无可动部件， 安装维护简单；

　　现场液晶显示， 脉冲输出、 4～20mA 输出、 RS485 通讯等功能可选其一；

　　电气接口： 内螺纹 M20 1 .5；

　　防爆等级标志： ExdIIBT4；

　　防护等级： IP65；

　　供电电源： 3.6V 电池， 外供电源 12VDC～24VDC；

　　测量介质最高温度： 1 50℃；

　　工作环境温度： -30℃～+55℃（压力补偿时为 0℃～+55℃）；

　　工作压力： 1 .6MPa、 2.5MPa、 4MPa、 1 0MPa、 16MPa、 20MPa、 25MPa、 40MPa；

　　准确度： 1.0 级、 1 .5 级。

　　公称通径：

　　卡装式、 法兰式（DN50 以下也可制造成螺纹式）： DN10、 DN1 5、 DN20、 DN25、 DN32、

　　DN40、 DN50、 DN65、 DN80、 DN100、 DN125、 DN150、 DN200、 DN250、

　　DN300；

　　插入式： DN350、 400、 450、 500、 550、 600、 700、 800、 900、 1 000 等；

　　流量测量范围：

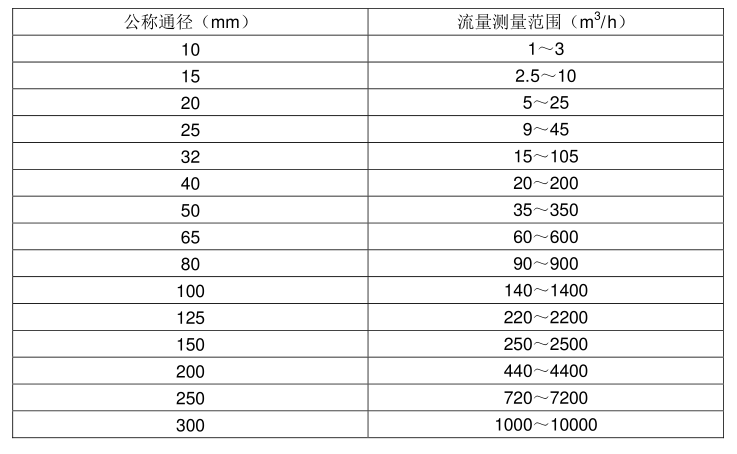

　　表 1 卡装式、 法兰式、 螺纹式测量范围

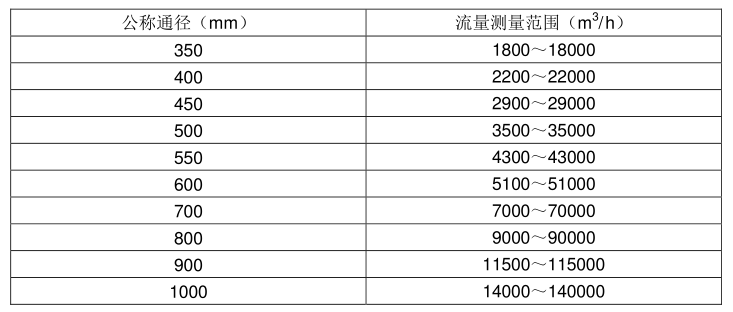

　　表 2 插入式测量范围

　　注： 表 1 和表 2 中的流量测量范围为工况体积流量。

　　适用介质

　　智能涡街流量计系列之压缩空气流量计适用于压缩空气流量的测量。

　　工作原理与结构

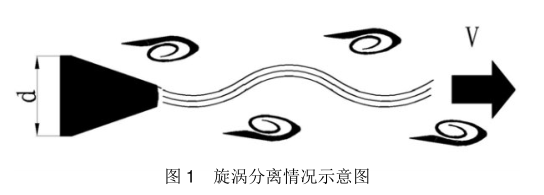

　　在流体管道中， 垂直插入个柱型阻挡物， 在其后部（相对于流体流向） 两侧就会交替地产生旋涡。 随着压缩空气向下游流动形成旋涡列， 我们称之为卡门涡街。 我们把产生旋涡的柱型阻挡物定义为旋涡发生体如图 1 所示。

　　实验证明， 在一定条件下旋涡的分离频率与压缩空气的流速成线性关系。 因而， 只要检测出旋涡分离的频率， 即可计算出管道内压缩空气的流速或流量。

　　智能涡街流量计系列之压缩空气流量计集流量、 温度、 压力传感器和显示仪于一体， 不 用与流量积算仪、 压力变送器、 温度变送器等设备配套， 就可实现流体标况体积流量的计量。

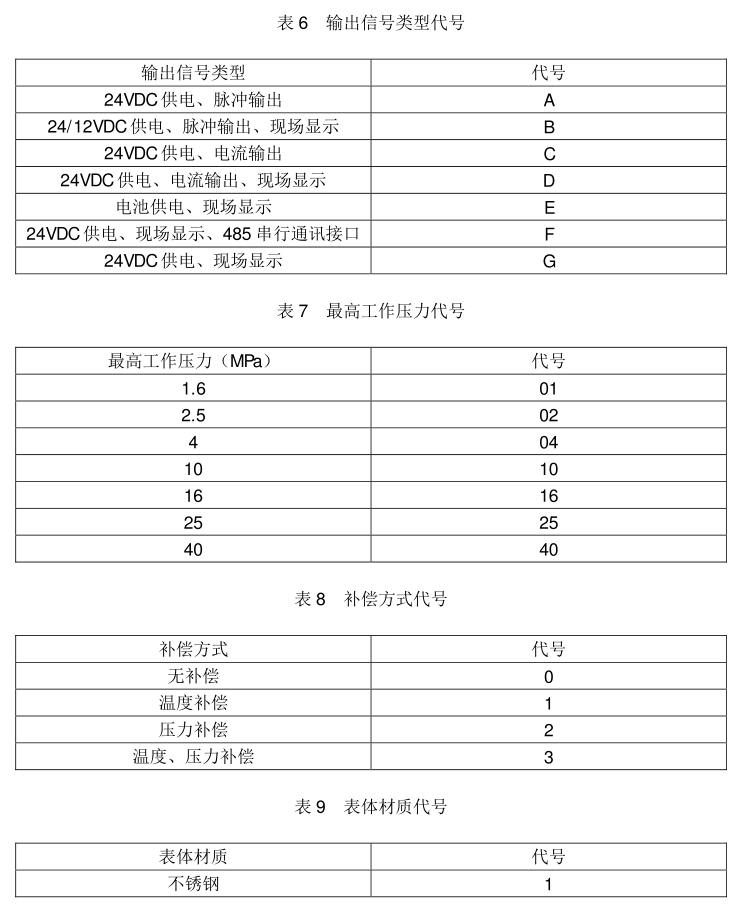

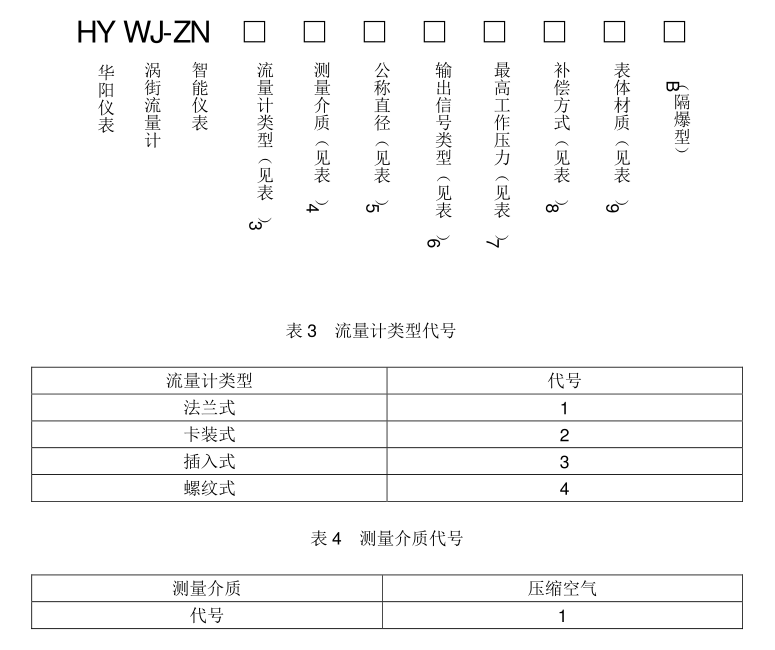

　　仪表的选型

　　以上就是压缩空气流量计的参数的全部内容，如有疑问，可以随时联系我们。
