微小流量金属管浮子流量计

　　西安华恒仪表制造有限公司是主要生产孔板流量计,v锥流量计,污水流量计,蒸汽流量计,空气流量计的仪表厂家，拥有自主的研发团队和生产线。可以自主研发设计满足各行业、各环境下的高精度流量计。今天和大家分享一下微小流量金属管浮子流量计。

　　微小流量金属管浮子流量计结构坚固可应用于多种场所; 就地显示无需辅助电源; 适合高温高压环境.

　　1. 简述

　　DK32/DK34/DK37是微小流量金属管浮子式流量测量仪表。该仪表可测量液体、气体或蒸汽。由于坚固的设计DK系列流量计特别适用于极端工况条件和环境条件。仪表可以安装微调针阀方便用户对特定流量的设定和调节。仪表可以广泛应用于石油化工炼油化肥钢铁医药等行业的微小流量测量与过程控制。

　　1.1 测量原理

　　微小流量金属管浮子流量计基于浮力原理。

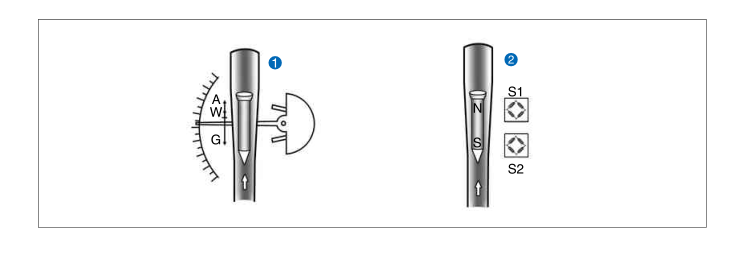

　　测量系统包括一个金属锥管浮子可在其中自由地上下移动介质自下而上流过仪表。浮子自我调整以使浮力A、压力W的和与浮子重力G相等。G=A+W对于 DK32、DK34 和 DK37/M8M 测量的流量与浮子在测量锥管中的位置相对应通过磁耦合的方式将流量值在刻度盘上表现出来。对于DK37/M8E 测量流量与浮子在测量锥管中的位置相对应通过S1/S2磁耦合方式将流量值以电子光柱显示出来。

　　微小流量金属管浮子流量计产品特点

　　水平连接可带阀;垂直连接不可带阀;更高精度和更大的指示器-可带针阀。

　　最多2个限位开关 (NAMUR)或干簧开关; 水平过程连接 可以选配针阀; 最小流量0.15 l/h (水) ; 1.6 l/h (空气); 可选针阀.

　　电子光柱显示; 4 ... 20 mA电流输出和HART?通信; 最小流量0.15l/ h (水) 1.6 l/h(空气); 可选针阀

　　RE入口/RA出口压力调节器的作用: RE压力调节器确保在入口压力波动的情况下;使输出流量保持稳定; RA压力调节器确保在出口压力波动的情况下;使输出流量保持稳定; 最多两个限位开关(NAMUR); 水平过程连接;可选针阀; 1.5l/ h和更大水及16 l/h空气.

　　最多2个限位开关(NAMUR) 或干簧开关; 垂直过程连接; 流量1.5 l/h (水)、16 l/h (空气); 不可选针阀.

　　RE入口/RA出口压力调节器的作用; RE压力调节器确保在入口压力波动的情况下;输出流量保持稳定; RA压力调节器确保在出口压力波动的情况下;使输出流量保持稳定.

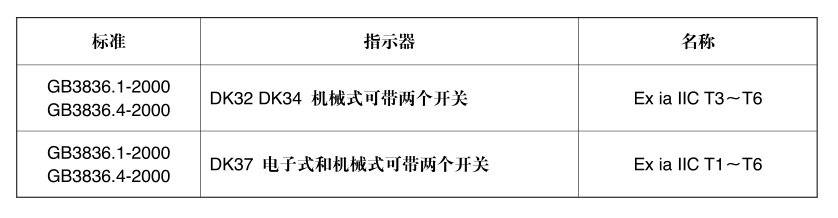

3. 认证

4. 主要技术参数

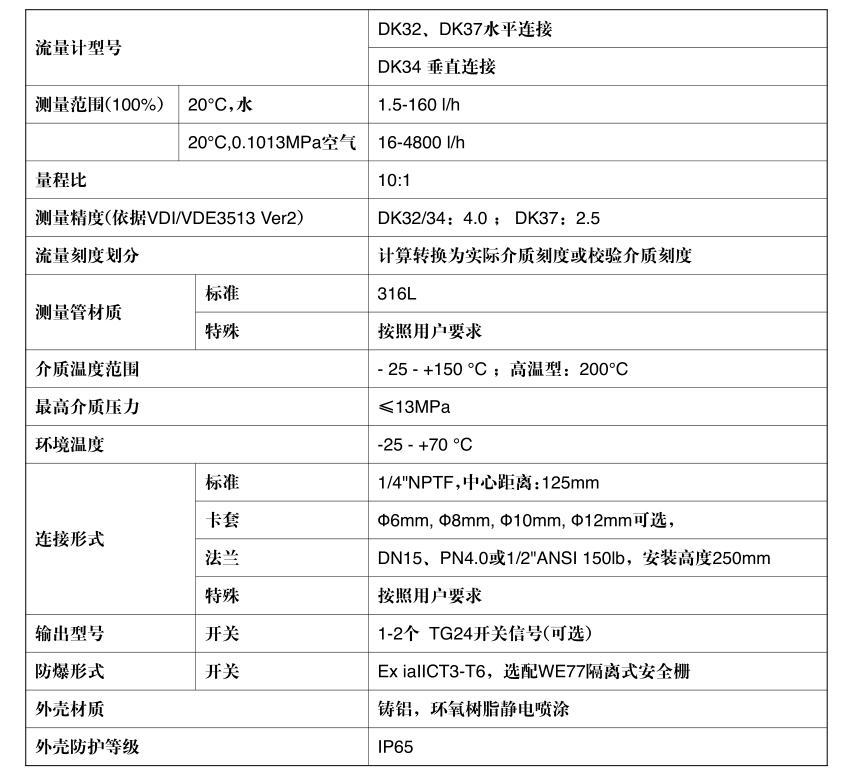

4.1 技术参数

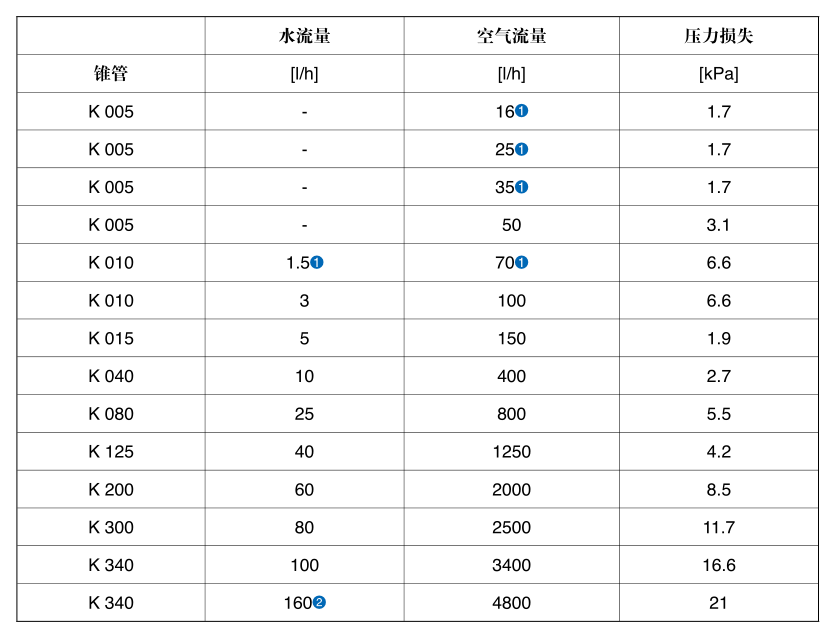

4.2 流量表

量程比 10 : 1100%流量参考条件水 20℃空气 20℃ - 0.1013 MPa abs

带有钛浮子 带有钨钢浮子

其它流量范围按要求

其它材质或操作数据压力温度密度粘度在我公司使用符合VDI/ VDE指令3513的计算方法进行

转换。

流量计入口最小工作压力液体测量是大于压损的3倍、气体测量是大于压损的5倍。

　　以上就是微小流量金属管浮子流量计的全部内容，如有疑问，可以随时联系我们。
