  西安华恒仪表制造有限公司是主要生产流量计和变送器的仪表厂家,拥有自主的研发团队和生产线。可以自主研发设计满足各行业、各环境下的高精度流量计。今天和大家分享一下一体化节流式流量计。



  标准孔板和喷嘴作为节流件的流量测量装置是目 前工业生产及贸易结算中应用最广泛的流量测量装置之一, 是唯一不需实标的流量测量设备, 具有结构简单、 耐高温、 使用寿命长、 稳定可靠等优点, 在目前的所有流量测量方法尤其蒸汽计量中仍占有最高的使用比例; 但传统节流件不足之处是流量测量范围小、 安装复杂以及堵、 漏、 冻等问题。



  本产品力求充分继承传统节流件的优点, 并利用现代技术和产品克服其缺点, 为用户提供一个稳定、可靠、(准) 免维护并有标准依据的流量测量方法。

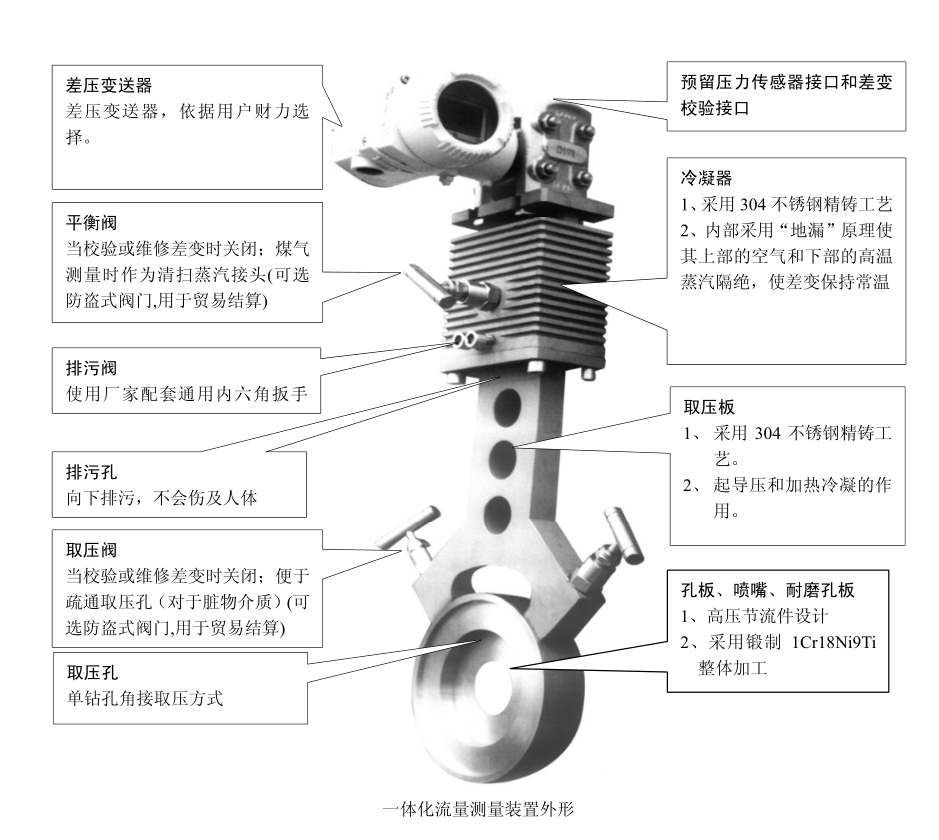

  一体化节流式流量测量装置外观介绍:



  工作原理及依据:充满管道的流体经过管道内的节流装置, 流束将在节流件处形成局部收缩, 于是在节流件前后产生了压力差(差压), 根据流动连续性原理和伯努利方程可推导出差压与流量之间的关系: 差压与流量间为函数关系



  q m =C/(1-



  4 ) 0. 5   /4d 2 (2 △P) 0. 5



  q m : 质量流量; C: 流出系数; d: 节流件开孔;  : 直径比 d / D;  : 流体密度;  : 可膨胀系数



  计算与加工方式完全符合 GB/T 2624-1993 国家标准



  产品特点



  3.1 节流装置和差压变送器甚至压力、 温度变送器做成一体, 节约安装、 维护工作量及费用。



  3.2 采用抗冻式设计, 对于蒸汽测量



  3.3 可在线补偿流出系数 C、 膨胀系数 、 工况管道内径 D、 工况开孔 d 等, 使量程比达 20: 1。



  3. 4 45 度取压阀便于清理取压孔(脏污或易结晶介质堵塞取压孔), 也便于系统的在线维护。



  3. 5 节流件采用锻制不锈钢一体加工, 确保了节流件的强度, 并使可能的泄漏点为最少!



  3. 6 内嵌蒸汽计量专用软件(GB/T 2624-1993) 和天然气计量专用软件(SY/T 6143-1996, AGA8)。



  3. 7 , 充分发挥了智能变送器的优良性能。 使量程得到实质性的扩展。



  3. 8 提供不间断电源仪表箱, 断电后系统仍可工作 10~30 天。



  3. 9 预留压力传感器接口, 避免了压力传感器的安装成本。



  3.10 采用防盗式取压阀和排污阀, 适用于贸易结算。



  量程扩展说明



  充满管道的流体流经管道内的节流装置, 在节流件附近造成局部收缩, 流速增加; 在其上下游两侧产生压力差。 根据流动连续性原理和伯努利方程可推导出差压与流量之间的关系:



  q m =C/(1-



  4 ) 0. 5   /4d 2 (2 △P) 0. 5



  q m : 质量流量; C: 流出系数; d: 节流件开孔;  : 直径比 d / D;  : 流体密度;  : 可膨胀系数其中节流装置的流出系数 C 由 Stolz 方程给出。 当采用角接取压时:



  C=0.5959+0.0312 2.1 -0.1840 8 +0.0029 2.5 (10 6 /R



  eD )



  0.75 +0.090L



  1



  4 (1- 4 ) -1 -0.0337 3



  式中, R eD 为管道雷诺数, R eD =4q m /D;  为流体动力 粘度; D 为管道内径。当介质为可压缩流体时, 计算可膨胀性系数的公式为:



  =1-(0.41+0.35 4 ) △P/KP



  式中, K 为流体的等熵指数; P 为节流件上游的绝对静压。



  d=d 20 (1+ d (t-20))



  D=D 20 (1+ D (t-20))



  式中, d 20 、 D 20 分别为 20℃时的节流件和管道内径;  d 、  D 分别为节流件和管道的线胀系数。其中 C 和 随△P(R



  eD ) 变化曲线见表 1、 表 2, 宽量程计算书见附表。



  传统仪表难以实现这种多变量非线性的在线补偿计算, 所以将公式简化为传统方法:



  q m =K(△P)



  0. 5



  将 C/(1-



  4 ) 0. 5  2 0. 5  /4d 2



  简化为常数 K, 为了确保简化后的计算精度, 同时考虑差变在小流量段的精度, 所以节流式流量限定流量比为 3:1。



  l 解决量程限制的手段 1



  使用高精度差压变送器(0.075%), 4~20mA 输出和智能仪表, 通过程序使 C 和  随△P 的变化而多段插值逼近, 解决了上述计算问题, 使量程比扩展为 6:1~9:1。 如果在使用过程中超过了此量程范围, 可重新计算来调整差压变送器和智能仪表量程, 使实际量程比达到 15:1。



  l 解决量程限制的手段 2



  智能差压变送器和显示仪表间的信号传输采用 HART 协议作为信号传输, 采用数字传输后可从差压变送器 D/A 电路前直接读取差压膜盒最大范围的△P 值, 发挥差压变送器全量程段的性能, 同时嵌入蒸汽和天然气采用专用标准和软件, 除补偿 C 和 外, 同时补偿 d、 D、 等熵指数、 运动粘度、 压缩系数等。 使量



  程比扩展为 10:1~20:1。



  对于超出上述量程范围的数据没有任何意义, 只能做为参考, 如果要参考则必须在线调整差压变送器的零点, 对于蒸汽必须通过取压阀调整冷凝平衡。

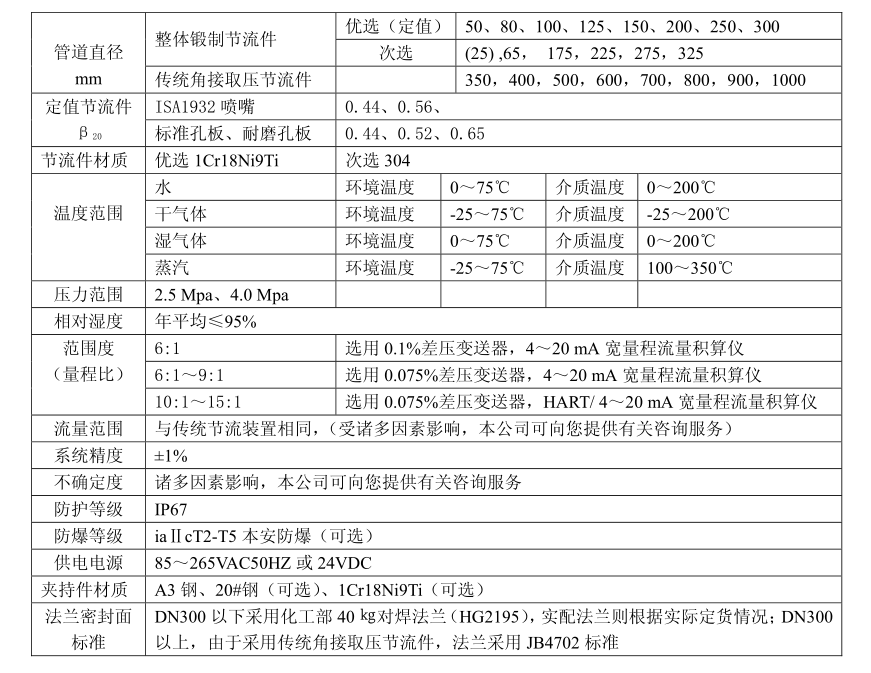

       技术参数
