工业污水流量计

　　西安华恒仪表制造有限公司是主要生产孔板流量计,电磁流量计,v锥流量计,污水流量计,蒸汽流量计,空气流量计的仪表厂家，拥有自主的研发团队和生产线。可以自主研发设计满足各行业、各环境下的高精度流量计。今天和大家分享一下工业污水流量计。

　　工业污水

　　释文：工业废水（industrialwastewater）包括生产废水和生产污水，是指工业生产过程中产生的废水和废液，其中含有随水流失的工业生产用料、中间产物、副产品以及生产过程中产生的污染物。

　　工业污水

　　简介：工业废水是指工业生产过程中产生的废水、污水和废液，其中含有随水流失的工业生产用料、中间产物和产品以及生产过程中产生的污染物。随着工业的迅速发展，废水的种类和数量迅猛增加，对水体的污染也日趋广泛和严重，威胁人类的健康和安全。因此，对于保护环境来说，工业废水的处理比城市污水的处理更为重要。

　　分类：通常有以下三种:第一种是按工业废水中所含主要污染物的化学性质分类,含无机污染物为主的为无机废水,含有机污染物为主的为有机废水。例如电镀废水和矿物加工过程的废水,是无机废水;食品或石油加工过程的废水,是有机废水。第二种是按工业企业的产品和加工对象分类,如冶金废水、造纸废水、炼焦煤气废水、金属酸洗废水、化学肥料废水、纺织印染废水、染料废水、制革废水、农药废水、电站废水等。第三种是按废水中所含污染物的主要成分分类,如酸性废水、碱性废水、含氰废水、含铬废水、含镉废水、含汞废水、含酚废水、含醛废水、含油废水、含硫废水、含有机磷废水和放射性废水等。前两种分类法不涉及废水中所含污染物的主要成分,也不能表明废水的危害性。第三种分类法,明确地指出废水中主要污染物的成分,能表明废水一定的危害性。

　　工业污水流量计

　　工作原理：

　　工业污水流量计是在传统力传感器的基础上，随着新型传感器、电子技术的发展是厦门厦仪研制开发成的第三代电容力感应式流量计，具有很高的灵敏度、准确度，量程范围宽。

　　当介质在测量管中流动时，因其自身的动能通过阻流件（靶）时而产生的压差，并对阻流件有一作用力，其作用力的大小与介质流速的平方成正比，其数学方式表达如下：

　　F=CdA.V2/2

　　式中：F阻流件所受的作用力（kg）

　　Cd物体阻力系数

　　A阻流件对测量管轴向投影面积(mm2)

　　ρ工况下介质密度（kg/m3）

　　v介质在测量管中的平均流速(m/s)

　　阻流件(靶)接受的作用力F，经刚性连接的传递件（测杆）传至电容力传感器，电容力传

　　感器产生电压信号输出：

　　V=KF，由此，此电压信号经前置放大、AD转换及计算机处理后，即可得到相应的瞬时流

　　量和累积总量。

　　工业污水流量计的产品图：

　　靶式流量计以其特有的抗干扰、抗杂质性能，除能替代常规流量所能测量的流量计量问题，厦门厦仪靶式流量计尤其在高粘度、脏污介质、易凝易堵、高温、低温、强腐蚀等流量

　　计量困难的工况中具有很好的适应性。

　　【工业污水流量计参数】

　　产品名称工业污水流量计（靶式流量计）

　　适用介质气体、液体、蒸汽、浆体、稠油、高粘度介质的流量计量

　　管径(DN)DN15～DN3000mm至更大

　　公称压力0.001～42MPa（指连接法兰公称压力，非介质的工作压力）

　　工况温度-20～+700℃（需更高温度请与工厂联系）

　　测量精度0.2～1.5%FS

　　量程范围1:3(0.2%),1：10(0.5%),1:15(1.5%)

　　壳体材质碳钢；不锈钢；

　　供电方式内置3.6VDC锂电池（可用两年）；外供24VDC；

　　输出信号4～20mA二线制；脉冲0～1000HZ；RS485

　　防护等级IP65；IP67

　　防爆标志本安型ExiallCT4；隔爆型ExdllCT4

　　表头显示累积流量；瞬时流量；满量程百分比；工况压力；工况温度；故障自检

　　连接方式管道法兰式(DN15-300mm)；插入式（DN100-N6000mm至更大）。

　　安装要求可水平、垂直安装；前后直管道应满足前10D后5D（D公称通径）

　　特殊连接螺纹式；对夹式；在线拆装式；（需特殊连接定货时请说明）

　　【工业污水流量计产品特点】

　　●无可动部件，耐脏污，安装简便免维护

　　●可选用多种防腐及耐高低温材质（如哈氏合金，钛等）

　　●整机全密封无死角，无任何泄漏点，可耐42MPa高压

　　●压力损失小，仅为标准孔板的1/2△P左右

　　●传感器不与被测介质接触,不存在零部件磨损,使用安全可靠

　　●适用介质范围广：能准确测量各种温度下的气体、液体、蒸汽流量，可测二相流

　　●具有多种安装方式供选择，如选择在线插入式，安装费用低

　　●具有一体化温度、压力补偿，直接输出质量或标方

　　●具有可选小信号切除、非线性修正、滤波时间可选择

　　●计量准确，精度可达到0.2~1.5%

　　●重复性好，一般为0.05～0.08%，测量快速

　　●仪表内设自检程序，故障现象一目了然

　　●抗干扰，抗杂质能力特强

　　●多种输出形式，能远传各种参数

　　●抗震动性强，一定范围内可测脉动流

　　【工业污水流量计安装注意事项】

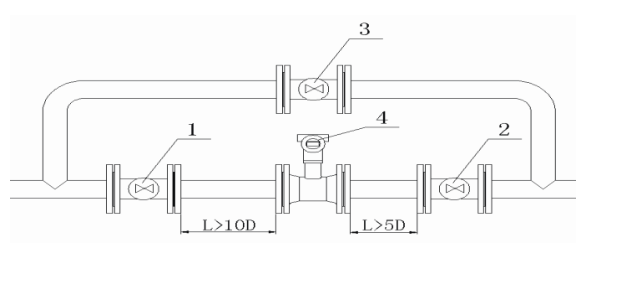

　　不允许直接在流量计测量管前后端安装阀门、弯头等极大改变流体流态的部件，如果需要在流量计前后管道上安装阀门、弯头等部件也应尽量保证前后直管段长度，直管段要求前10D,后5D，对于新完工的工艺管道，应先进行初步吹扫后再安装流量计。

　　以上就是工业污水流量计的全部内容，如有疑问，可以随时联系我们。
