激光位移传感器的测距原理及使用方法

　　激光位移传感器测距的原理，其中一种方法是通过组合发射元件和位置敏感器件（PSD）进行三角测量以执行测距（检测位移量）。

　　一般激光位移传感器的发射元件使用半导体激光器。激光通过发射透镜聚焦并投射在物体上，从物体反射的一些光束在位置感测装置上产生光斑。当对象移动时，PSD也将移动。通过检测位置的变化，可以检测出物体的位移量。一些接收元件使用线性图像传感器，而不使用PSD。PSD仅能获取有关整个光斑的光量的中心位置的信息。具有线性图像传感器的发光元件检测每个单元接收的光量。因此，具有线性图像传感器的激光位移传感器，即使受到来自物体表面的影响而使得斑点内的光量发生变化时，也可以对光强度的峰值位置进行更准确的检测。这大大减少了由于对象表面的影响而引起的错误。

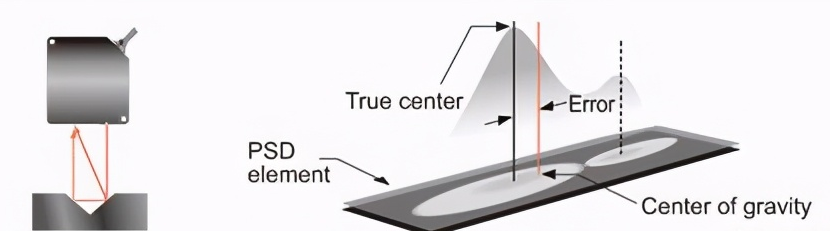

　　原理：用于检测V形凹槽

　　线性图像传感器方法：当传感器测量光斑的峰值位置时，它不受二次反射光的影响，不会产生任何误差。

　　PSD方法：当传感器为整个光束点的光量分布测量重心作为位置信息时，由于二次反射光的存在而发生误差。

　　有效使用激光位移传感器

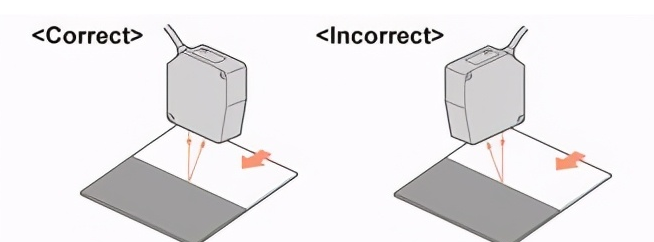

　　1）当材料和颜色有差异时

　　当对材质和颜色明显不同的移动物体进行位移测量时，可以通过如下所示安装传感器将误差降至最di。

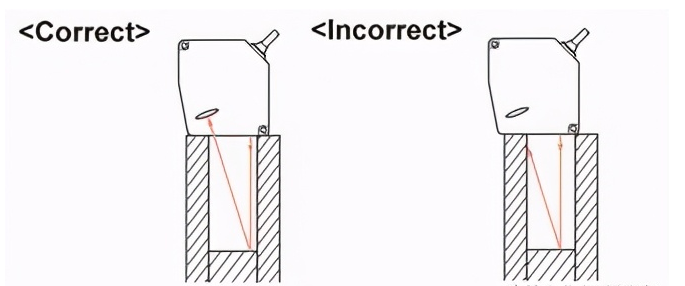

　　2）在狭窄空间或凹陷处进行测量

　　在狭窄的空间或孔中进行位移测量时，请在安装传感器时注意遮挡物，从发射部分到接收部分的光路不被遮挡。

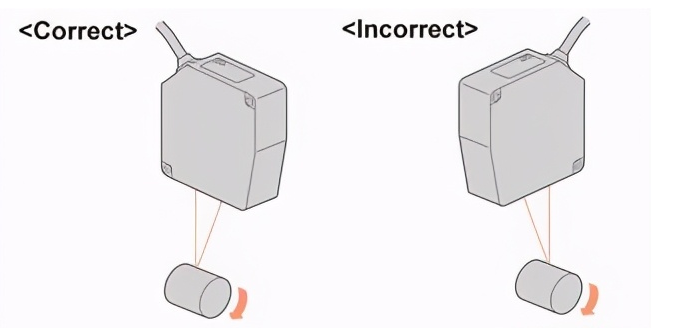

　　3）测量滚动物体

　　测量滚动物体时，如下图所示安装传感器。它可以减少诸如上下波动和位移的影响。

　　4）测量黑色物体或反射很少光的物体

　　对反射很少光的黑色物体执行位移测量时，分辨率会降低。这是因为在接收部分减少了光量，并且从PSD接收的信号变小。在这种情况下，请如下图所示安装传感器，以增加接收到的光量。

　　5）当物体表面不平坦时

　　当移动物体的表面不平坦时，如下图所示安装传感器，以减少测量物体时台阶边缘的影响。

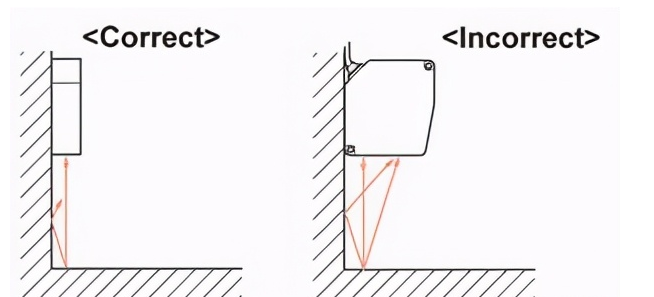

　　6）将传感器头安装到墙上时

　　如下所示安装传感器，以防止多束反射光线进入墙壁上的接收部分。另外，在壁的反射率高的情况下，使用非光泽的黑色壁是有效的。
