楔形流量计|节流式高精度|生产厂家供应

返回列表 来源:华恒流量计 手机查看内容 浏览:67 发布日期:2021-07-15

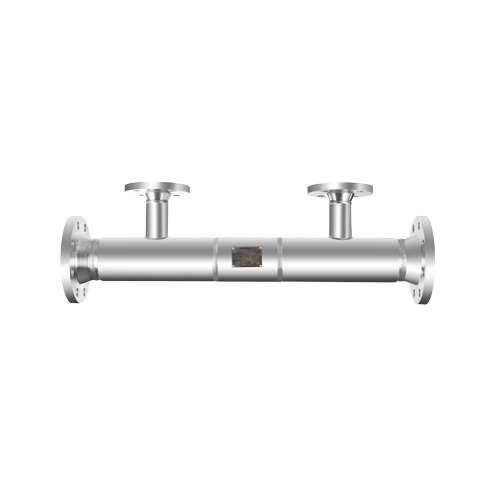

概述:楔形流量计可以满足大多数流体的测量要求,特别是粘稠易结晶介质。它坚固的结构、实用的设计、简单的测量原理决定了它的高精度和可靠性。对于下面任何一种流体,都能保持流量与差压的平方根成正比的关系。介质粘度达到3000厘泊也不会影响楔式流量计的精度。雷诺数低达300~500,最高不限,这样楔式流量计更理想地适用于测量传统流量计很难测量的流体,如燃料油、废水、煤焦油、铁矿浆、油浆、原油、黑水、灰水等等。





产品特点:

1. 低雷诺数测量

2. 低压损

3. 自清洁功能

4. 高粘度的测量(500,1000,3000厘泊或更高)

5. 抗磨损免维护(无可动部件)

6. 双向流量测量

7. 具有最小的直管段要求(上游5倍管直径及下游2倍管直径)

8. 尺寸范围广:DN15-DN1200

9. 可选楔块耐磨涂层:在煤浆气化工艺气化、渣水处理等工段中,可应用碳化钨喷涂技术(涂层中包含镍、铬、硼合金,附着力更强)以抵抗黑水、灰水等含硬质颗粒流体的冲击。

10.量程比高:10:1



       技术参数:

测量介质

液、气、蒸汽、混相流

量程比

1:10,1:15

测量口径

15mmDN1200mm

测量精度

0.5级,1.0级

公称压力

PN42MPa

材质

可根据测量介质择优选取

温度范围

-50℃t550℃





选型表:



分类

编码规则

说明

系列

YFLJ--G

亚峰楔形流量计

适用于粘稠易结晶易堵介质测量

口径

-X

X代表口径规则

DN15-1200 例如DN100,可表示为-100

压力等级

1.0

PN10

2.0

CL150LB

1.6

PN16

5.0

CL300LB

2.5

PN25

11.0

CL600LB

4.0

PN40

15.0

CL900LB

6.3

PN63

26.0

CL1500LB

10.0

PN100

42.0

CL2500LB

16.0

PN160



25.0

PN250

法兰材质

C

碳钢



P

304

PL

316L

T

其他材质

密封面

省略

突面

FM

凹面

M

凸面

RJ

环连接面

节流件材质

P

304



P1

321

PL

316L

T

其他材质

节流件处理

省略





W

喷涂堆焊碳化钨

S

喷涂堆焊司特立

T

其他处理

附件

省略



F

根部阀

H

冲洗环

Y

差压变送器




楔形流量计 节流式 高精度 生产厂家供应
