煤气流量计|阿牛巴煤气流量计

先进的差压式流量测量技术

　　煤气流量计 采用了完全符合空气动力学原理的工程结构设计，是一种在精度、功效及可靠方面达到了无比程度的传感元件。

　　1、用途

　　适用于气体、液体和蒸汽的高精度流量测量。威力巴是一种差压式、速率平均式流量传感器，通过传感器在流体中所产生的差压进行流量测量。威力巴反映流体真实的流速，其精度达到 1.0%，重复性达0.1%。威力巴的突出优点是：输出一个非常稳定、无脉动的差压信号

　　2 、探头的设计特点

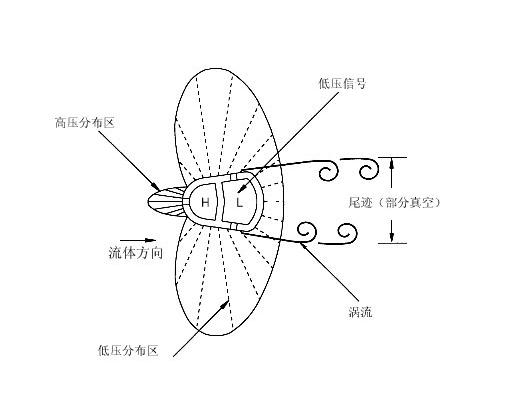

　　头截面形状的探头能产生的压力分布，固定的流体分离点；位于探头侧后两边、流体分离点之前的低压取压孔，可以生成稳定的差压信号，并且有效防堵。内部一体化结构能避免信号渗漏，提高探头结构强度，保持长期高精度。

　　二，煤气流量计均速管流量传感器的特点

　　头截面形状的探头能产生的压力分布，固定的流体分离点;位于探头侧后两边、流体分离点之前的低压取压孔，可以生成稳定的差压信号，并且有效防堵。内部一体化结构能避免信号渗漏，提高探头结构强度，保持长期高精度。

　　威力巴流量探头以其的防堵设计，彻底摆脱了阿牛巴等插入式流量探头易堵塞的弊端，使均速管流量探头的防堵水平达到了空前的高度。

　　探头高压取压孔不会被堵探头的前部形成高压区，压力略高于管道静压，阻止了颗粒进入。请注意:在探头的高压取压孔处流体的速度是零，没有物体会进入取压孔。开机时，流体在管道静压作用下，进入弯管，很快形成了压力平衡的状态。当压力平衡状态形成以后，流体在弯管进口处遇到高压，绕道而行，不再进入弯管中。

　　威力巴的低压孔实现本质防堵，一般情况下灰尘、沙子和颗粒在涡街力的作用下，集中在探头的后部。这就是为什么秋天的树叶总是集中在背风的房子后面的原因。其它的探头由于低压取压孔取在探头尾部真空区，在涡街力的作用下，探头的低压取压孔很快地被涡流带来的杂质堵死。威力巴的独特设计，使低压取压孔位于探头侧后两边，流体分离点和尾迹区的前部。这种设计从本质上防止了堵塞并且能产生一个非常稳定的低压信号。

　　三，煤气流量计主要技术指标

　　测量精度: +1%F .S

　　重复性:土0.1%F .S

　　适用压力:0 ~ 40MPa

　　适用温度 :-20C~ +560C

　　测量上限:取决于探头强度

　　测量下限:取决于测量最小差压要求

　　量程比:大于10: 1

　　适用管径: 15mm ~ 900m圆管、方管

　　适用介质: 满管、单向流动的、单向的气体、蒸汽

　　和粘度不大于10(mPa. S)的液体

四，煤气流量计用途

　　适用于气体、液体和蒸汽的高精度流量测量。是一种差压式、速率平均式流量传感器，通过传感器在流体中所产生的差压进行流量测量。反映流体真实的流速，其精度达到1.0，重复性达0.1。威力巴的突出优点是：输出一个非常稳定、无脉动的差压信号

　　2 、探头的设计特点

　　面形状的探头能产生的压力分布，固定的流体分离点；位于探头侧后两边、流体分离点之前的低压取压孔，可以生成稳定的差压信号，并且有效防堵。内部一体化结构能避免信号渗漏，提高探头结构强度，保持长期高精度。

　　3.威力巴探头防堵塞设计

　　探头以其的防堵设计，彻底摆脱了阿牛巴等插入式流量探头易堵塞的弊端，使均速管流量探头的防堵水平达到了空前的高度。

　　探头高压取压孔不会被堵探头的前部形成高压区，压力略高于管道静压，阻止了颗粒进入。请注意：在探头的高压取压孔处流体的速度是零，没有物体会进入取压孔。开机时，流体在管道静压作用下，进入弯管，很快形成了压力平衡的状态。当压力平衡状态形成以后，流体在弯管进口处遇到高压，绕道而行，不再进入弯管中。

　　奥科的低压孔实现本质防堵一般情况下，灰尘、沙子和颗粒在涡街力的作用下，集中在探头的后部。这就是为什么秋天的树叶总是集中在背风的房子后面的原因。其它的探头由于低压取压孔取在探头尾部真空区，在涡街力的作用下，探头的低压取压孔很快地被涡流带来的杂质堵死。的独特设计，使低压取压孔位于探头侧后两边，流体分离点和尾迹区的前部。这种设计从本质上防止了堵塞并且能产生一个非常稳定的低压信号。

　　五，煤气流量计技术参数及应用
