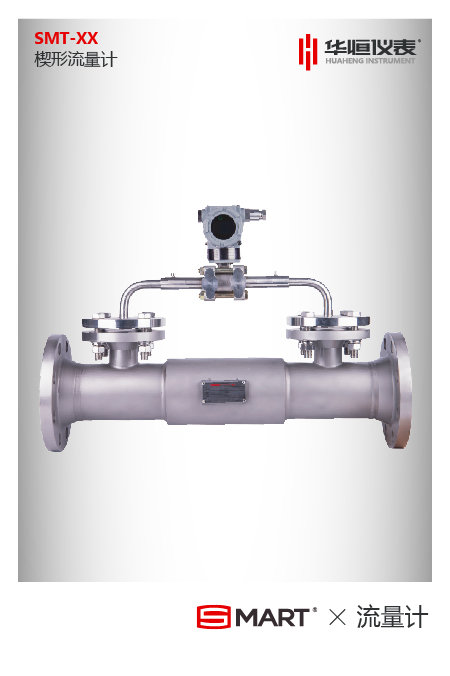

楔形流量计（楔式流量计）

来源：华恒流量计手机查看内容浏览：250 发布日期：2021-04-01

　　产品概述

　　楔形流量计是一种新型的差压式流量仪表，它由楔形流量传感器和差压变送器两大部分组成。它的问世填补了长期以来国内流量测量领域尚无流量计能对流量变化范围度大（流量随时间变化梯度达数十倍）的城市煤气和天然气准确计量的空白。突破了炼焦、炼油、化工等企业中的焦油、沥青、残渣油、石蜡油、易结晶萘油等各种高粘度液体介质的流量测量难题，同时也在化工企业有极强腐蚀性、并随温度变化而析出结晶的饱和或过饱和酸、碱、盐溶液流量中测量获得广泛应用。

　　楔形流量计结构简单、性能可靠、安装使用方便、价格便宜、维护费用特低，已被广泛用于各种清洁液体、高粘度流体、腐蚀性流体、浆液、各种气体包括空气、蒸汽、脏污煤气和天然气等的测量。在管道雷诺数小至500或介质粘度高达500mpa.s的情况下也可使用。楔形流量计能够理想的适用于传统流量仪表无法胜任的场合。其高精度、宽范围和适用范围之广也是其传统仪表无与伦比的。

　　工作原理

　　楔形流量计的基本测量原理与孔板及传统的文丘里等差压式流量测量仪表完全相同，都是以能量守恒定律一伯努力方程和流动连续性方程为基础的流量测量方法。

　　楔形流量传感器的检测件是楔形孔板，它是一块V行节流件，它的圆形丁角朝下，这样有利于含悬浮颗粒流体和高粘度液体流过时在节流件上游侧不会产生滞流，也不会在节流体上、下游侧发生固体颗粒或粘稠物的积存。当节流通过楔块节流件产生差压的平方根正比于质量或体积流量，不同的弓形高度H与管道直径D的比来确定流量的测量范围。楔形流量计可以解决流量测量，保证精确可靠的测量结果，从而确保了楔形流量传感器能长期达到0.1FS%Y的稳定性。

　　性能特点

　　1、准确度高、稳定性好、重复性好

　　2、结构简单、可靠性高、使用寿命长

　　3、测量范围宽。量程比一般为1:25，最高可达1:33，当改变差压变送器差压后可达1:100以上。

　　4、适用范围广。不仅适用于单相流体，也适用于气液、气固和液固等双相流体。既可以工作在层流状态，也可在紊流状态。可适用于高温、高压、高粘度、重腐蚀、易结晶、含悬浮物、长纤维等各种液体、气体、蒸汽和高含尘气体的流量测量。

　　5、防粘附、无沉积、不堵塞。楔形传感器测量管与节流件防粘附结构设计，消除被测量介质中的泥沙、粉尘、悬浮物、纤维等对流量传感器测量管的粘附、堆积，同时也防止了测量管的腐蚀，从而保证了测量管通径的长期不变和流量测量的长期准确。

　　6、一体化。楔形传感器、三阀组、差压变送器一体化安装，省去导压管路、阀门、管件、整个系统更简单，测量精度与可靠性大大提高。

　　7、智能化。选用智能差压变送器时，可通过HART协议或其他通信方式对流程参数进行设定、组态，根据被测介质流量的变化，调整差压，使系统范围度大大拓宽；选用智能型多参数差压变送器时，可实现多参数测量，实现完全的温度压力补偿，直接输出精确的流量信号。

　　8、安装直管段要求低，能有效避免和少测量系统的附加测量不确定度。

　　9、压力损失小，节约能源

　　应用范围

　　1、气体：煤气、天然气（包括高含湿天然气及含有其它杂质的非洁净天然气）、空气（包括含水、含固体颗粒以及含其它悬浮物的空气。
