机翼测风装置_机翼测风装置的特点

返回列表 来源:华恒流量计 手机查看内容 浏览:188 发布日期:2021-03-18

  [导读] 机翼测风装置主要用于矩形与圆形截面管道空气流量(风量)测量例如大型锅炉炉膛送风、烟道排气、大型地下工程、煤矿巷道及楼宇送风(气)等等大多都是大截面管道,工作压力很低一般都20KPa,不能采用孔板,风量信号大多作为调节信号,精确度要求不高但要求稳定,这时候可采用机翼形测风装置。










  机翼测风装置同其他各种测风装置一样,是监测锅炉燃烧风量的种测量工具,可用来测量锅炉空气流量的装置,它可以直接安装在送风机入口和送风机与燃烧器之间的冷热风道上,由于其结构的独特性,安装时对前直管段的要求相对于其他测量元件要低很多,且不易堵塞,在维护与维修、对风道截面形状的要求、对装置前后一定范围内的气流流动的影响方面都优于其他测量元件,该装置能产生0~100mmH20或更大的压差信号,经差压变送器转换成标准电信号(0~10mA或4~20mA),该信号稳定,可实现锅炉的安全经济运行。

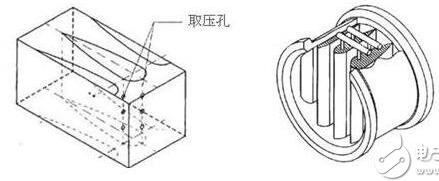

  机翼测风装置是采用一种机翼形节流件的节流式流量传感器。结构原理图如下:







  机翼测风装置是目前用的比较广泛的一种测风装置,它与其它测风装置比较有如下优点:



  1、 核心节流元件为流线型机翼形状,其阻力系数达到了最小极限。压损较小,产生的压损不超过差压值的14%。



  2、 采用了多个翼形管,增加了检测点,提高了测量精确度;翼形管增多,则翼形管长度缩短,从而使管段长度缩短,减少了体积,降低了重量。



  3、 在每个翼形管上选择的检测点是采用等面积法,从而使测得的流量接近真值,确保了测量精确度。



  4、采用独特的机翼腔体取压法,彻底解决了堵塞问题,在翼形管外部增加了排污装置和疏通装置,确保运行安全和维修方便。



  6、长期稳定性好、适用范围广、结构简单、操作便于掌握、故障容易排除。



  7、 对直管段要求低,前直管段0.6~1.0D,后直管段0.2D。



  8、具有独特的机翼线型,能产生较大的差压,测量稳定 精度较高。



  主要技术参数



  1、测量介质: 空气、锅炉一、二次风等介质;



  2、管道: 圆管﹑矩形管;



  3、管道适用范围: Dn=50~6000mm BH=5050~6000   6000mm;



  4、精度:1.0%;



  5、公称压力: Pn6.4MPa;



  6、流体温度: t450℃;



  7、精度等级: 1.0级 2.0级



  8、参照标准:GB/T2624-2006、GB1236-2000及JJG835-93



  9、连接方式:法兰连接、焊接连接方式:法兰连接、焊接
