平衡流量计基本原理
平衡流量计的基本原理是伯努利方程，关键技术是开孔的分布和精确的加工技术。采用A+FLOWTEK公司制造图用数控机床进行精确开孔保证流体流动状态达到动量、动能和热焓等性能的平衡，这些性能是标准孔板或仿造产品所无法达到的。尽管一些仿制产品的外形相似，但由于开孔不精确，不符合制造加工精度要求将会造成测量精度的下降、压损的提高和流出系数的降低。

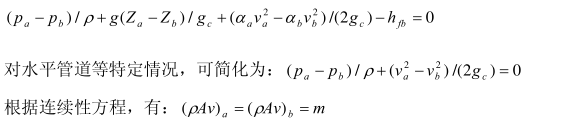

根据伯努利方程，流体在两点a和b的能量保持不变，即：
因此，管道中流动截面的变化将引起压头Δp的改变，压头的改变可通过差压检测元件直接检测，
因此，根据截面积的改变和检测到的差压改变，就可确定流过的流体流量。即：
因此，孔板的通用流量方程：
对气体，考虑其可压缩性，有超压缩因子Y：
其中，径比β可根据面积比确定。
同样，对平衡流量计，有流量方程：
超压缩因子Y：
其中，
径比β与上述计算相同。
根据能量守恒，总动能不变。有：
因此，对任何流体，伯努利方程可表示为：

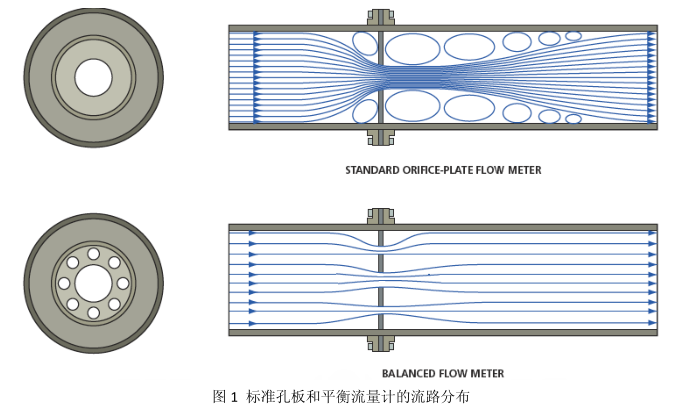

对于平衡流量计，有动量和动能的修正因子可计算。但对标准孔板，则由于流体的涡流大，使动量和动能修正因子的计算无法进行，因此，不能实现动能和动量的平衡，使精度降低。图1是标准孔板和平衡流量计的流路分布。
