锥体可换型V型锥流量计

　　（54）实用新型名称

　　锥体可换型V型锥流量计（57）摘要

　　本实用新型的锥体可换型 V型锥流量计涉及流量计领域，是由测量管、左法兰、正引压管、负引压管和右法兰构成，其所述的左法兰与右法兰之间通过测量管固定连接，测量管上设有径向通孔Ⅰ并与正引压管连通;右法兰上设有径向通孔Ⅱ并与负引压管连通，右法兰及测量管内腔中置有 V型锥主体，所述的V型锥主体通过连接杆与支撑体固定连接，所述的支撑体与右法兰有两个以上的螺杆紧固连接。本实用新型的锥体可换型V型锥流量计，结构简单、使用方便，V型锥流量计产生堵塞时，卸下固定锥体的两个螺丝，取下锥体，使杂质清理非常容易、方便，安装恢复简单快捷。当现有Ⅴ型锥流量计量程满足不了工艺需求时，只要更换适当的锥体总成即可实现量程调整。

　　1.锥体可换型V型锥流量计，是由测量管（1）、左法兰（2）、正引压管（3）、负引压管（4）和右法兰（5）构成，其特征在于所述的左法兰（2）与右法兰（5）之间通过测量管（1）固定连接，测量管（1）上设有径向通孔I（6）并与正引压管（3）连通;右法兰（5）上设有径向通孔Ⅱ（7）并与负引压管（4）连通，右法兰（5）及测量管（1）内腔中置有V型锥主体（8），所述的V型锥主体（8）通过连接杆（9）与支撑体（10）固定连接，所述的支撑体（10）与右法兰（5）有两个以上的螺杆紧固连接。

　　2.如权利要求1所述的锥体可换型V型锥流量计，其特征在于所述的V型锥主体（8）的尾端与连接杆（9）固定。

　　3.如权利要求1或2所述的锥体可换型V型锥流量计，其特征在于所述的右法兰（5）的厚度大于左法兰（2）的厚度。

　　4.如权利要求1或2所述的锥体可换型V型锥流量计，其特征在于所述的V型锥主体（8）、连接杆（9）和支撑体（10）为一体加工成型，整体呈"丁"字型。

　　技术领域

　　【0001】 本实用新型涉及流量计领域，尤其涉及锥体可换型V型锥流量计。

　　背景技术

　　【002】 v型锥流量计相对于其它差压式流量计具有压损小、流量信号稳定、安装直管段要求低、测量精度高等优点，缺点是量程比窄;对于小口径V型锥流量计，锥体与测量管间间隙很小，因施工、管道维修等因素，测量介质中含有的杂质，容易对小口径V型锥流量计产生堵塞甚至堵死，造成计量流量值偏大或无法计量，堵塞的V型锥流量计因测量管径很小，清理难度大，且容易造成V锥体损伤，影响计量精度，迫切需要一种能够容易清理锥体的V型锥流量计，目前，市场上V型锥流量计不能满足上述要求。V型锥流量计具有所有差压式流量计的固有特点∶即被测介质流量与差压值的平方根成正比，因此，有效量程比窄，国家仪表检定部门只在1∶3量程范围内出具校准报告;因V型锥体不可换，相对孔板流量计，通用性不强，不能形成标准化，对于量程变化大的场所，V型锥流量计难以满足要求。

　　实用新型内容

　　【0003】 本实用新型的目的在于克服现有技术中存在的缺陷，提供一种锥体可换型V型锥流量计。

　　【004】 本实用新型的锥体可换型V型锥流量计，是由测量管、左法兰、正引压管、负引压管和右法兰构成，其所述的左法兰与右法兰之间通过测量管固定连接，测量管上设有径向通孔I并与正引压管连通;右法兰上设有径向通孔Ⅱ并与负引压管连通，右法兰及测量管内腔中置有V型锥主体，所述的V型锥主体通过连接杆与支撑体固定连接，所述的支撑体与右法兰有两个以上的螺杆紧固连接。

　　【0005】 作为本实用新型的进一步改进，所述的V型锥主体的尾端与连接杆固定。【0006】 作为本实用新型的进一步改进，所述的右法兰的厚度大于左法兰的厚度。【0007】 作为本实用新型的进一步改进，所述的V型锥主体、连接杆和支撑体为一体加工成型，整体呈""字型。

　　【0008】 本实用新型的锥体可换型V型锥流量计，结构简单、使用方便，v型锥流量计产生堵塞时，卸下固定锥体的两个螺丝，取下锥体，使杂质清理非常容易、方便，安装恢复简单快捷。当现有V型锥流量计量程满足不了工艺需求时，只要更换适当的锥体总成即可实现量程调整，无须标定，无需更换整体流量计，能够快速、便捷、低成本的解决V型锥流量计堵塞后不易清理和流量计量程调整问题。

　　附图说明

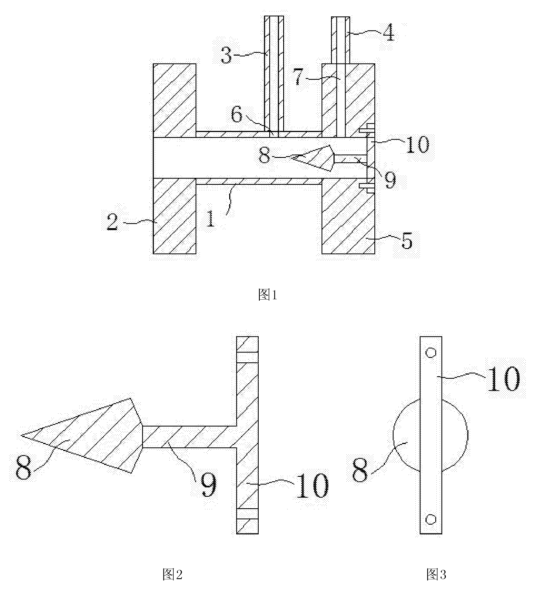

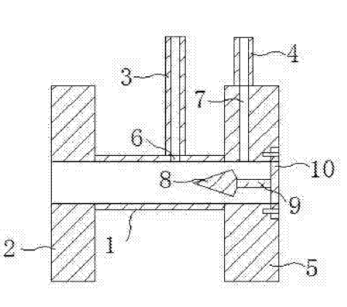

　　【0009】 图1为本实用新型的结构总装图∶【o010】 图2为本实用新型V型锥体总成剖视图;【001】 图3为本实用新型v型锥体总成俯视图。

　　具体实施方式

　　【0012】 下面结合附图1、附图2和附图3对本实用新型的锥体可换型V型锥流量计，作进一步说明。【0013】 实施例1

　　【0014】 本实用新型的锥体可换型V型锥流量计，是由测量管1、左法兰2、正引压管3、负引压管4和右法兰5构成，其所述的左法兰2与右法兰5之间通过测量管1固定连接，测量管1上设有径向通孔16并与正引压管3连通;右法兰5上设有径向通孔Ⅱ7并与负引压管4连通，右法兰5及测量管1内腔中置有V型锥主体8，所述的V型锥主体8通过连接杆9与支撑体10固定连接，所述的支撑体10与右法兰5有两个以上的螺杆紧固连接。【0015】 所述的V型锥主体8的尾端与连接杆9固定。【0016】 实施例2

　　【0017】 本实用新型的锥体可换型v型锥流量计，是由测量管1、左法兰2、正引压管3、负引压管4和右法兰5构成，其所述的左法兰2与右法兰5之间通过测量管1固定连接，测量管1上设有径向通孔16并与正引压管3连通;右法兰5上设有径向通孔Ⅱ7并与负引压管4连通，右法兰5及测量管1内腔中置有V型锥主体8，所述的V型锥主体8通过连接杆9与支撑体10固定连接，所述的支撑体10与右法兰5有两个以上的螺杆紧固连接。所述的V型锥主体8的尾端与连接杆9固定。右法兰5的厚度大于左法兰2的厚度，右法兰厚度做相应加厚，确保耐压等级同左侧法兰一致。所述的V型锥主体8、连接杆9和支撑体10为一体加工成型，整体呈"丁"字型。支撑体10与右法兰5使用螺丝固定，容易保证锥体在测量管很好对中，提高流量测量精度，避免锥体脱落，安全性高，工艺配对法兰安装后锥体总成更加牢固;尤其适用于高压流体计量。采用"丁"字型结构，固定时可最大限度减少测量管道内介质的阻力和扰动，差压信号更加平稳、可靠，对于小差压信号尤其明显。V型锥主体8、连接杆9和支撑体10通过螺丝固定于右法兰上，同时工艺配对与右法兰连接后，使锥体总成再次固定，彻底摆脱锥体振动，提高安全性，特别是对于高压测量优势更加突出。

　　【0018】 本实用新型的锥体可换型v型锥流量计产生堵塞时，卸下固定锥体总成的两个螺丝，取下清洗干净后可快速安装，简单快捷。当现有V型锥流量计量程满足不了工艺需求时，只要更换适当的V型锥体即可实现，无需更换整体流量计。
