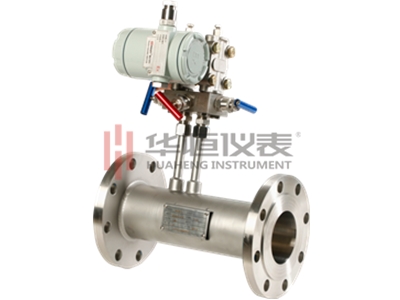

V锥流量计
产品简介:
V锥流量计是集经典文丘里管及环形孔板的优点为一体的新型节流装置,其理论原理是基于封闭管道中能量守恒定律—伯努利方程和流动连续性方程,在稳定流的情况下管道中的流速与差压的平方根成正比。内锥式节流装置稳定性好、准确压高、重复性好、量程比宽、对安装管段要求低、压损小,可测量含有固体颗粒流体、低压流体、高含湿气体及各种脏污流体。
测量原理 :
V型锥流量计属高精度、高稳定性的新型差压式流量仪表。和其他差压式仪表一样,也是基于流动连续性原理和伯努利方程来计算流体工况流量的。我们知道在同一密闭管道内,当压力降低时,速度会增加,当介质接近锥体时,其压力为P+,在介质通过锥体的节流区时,速度会增加,压力会降低为P-,如图一所示,P+和P-都通过V型锥形流量计的取压口引到差压变送器上,流速发生变化时,差压值会随之增大或减小。也就是说对于稳定流体,流量的大小与差压平方根成正比。当流速相同时,锥体节流面积越大,则产生的差压值也越大。
主要技术指标:
1.公称直径:50mm DN 1800mm
2.公称压力:PN 32MPa
3.雷诺数范围:5 103 Red 107
4.重复性: 0.1%
5.精度等级:0.5级,1级
6.直管段长度:前直管段1~3D,后直管段3~5D
7.压损小,仅为孔板的1/2~1/3
8.锥体后缘产生旋涡小,负压侧输出稳定,波动小
9.量程范围可达:1:10
![]() |
V锥流量计型号规格
HS-NT | V锥式节流装置 | ||||
介质 | Y | 液体 | |||
Q | 气体 | ||||
Z | 蒸汽 | ||||
连接方式 | 1 | 法兰连接 | |||
2 | 对焊连接 | ||||
法兰材质 | C | 碳钢 | |||
S | 不锈钢 | ||||
O | 其它 | ||||
公称压力 | 0.25 | 0.25MPa | |||
0.6 | 0.6MPa | ||||
1.0 | 1MPa | ||||
32 | 32MPa | ||||
公称直径 | -25 | DN25 | |||
-32 | DN32 | ||||
-50 | DN5 | ||||
-1800 | DN1800 |
