天然气流量计安装要求
西安华恒仪表制造有限公司是掌握流量计、压力变送器、密度计、液位计核心技术的仪表生产厂家。主要生产流量计/压力变送器/密度计/液位计OEM(代工),拥有自主的研发团队和生产线。可以自主研发设计满足各行业、各环境下的高精度流量计。今天和大家分享一下天然气流量计安装要求。
1 直管段要求
根据旋进旋涡流量计的工作原理和流量计对上、 下游直管段要求, 对各种上游阻力件,
Q N
Q V
Pa
P
P N
T N
T
Z N
Z
标况下的体积流量(m3/h)
工况下的体积流量(m3/h
当地大气压力(KPa)
流量计取压孔测量的表压(KPa)
标准状态下的大气压力(101.325 KPa)
标准状态下的绝对温度(293.15K)
被测流体的绝对温度(K)
气体在标况下的压缩系数
气体在工况下的压缩系数
注: 当用钟罩或负压标定时取 Z N /Z=1,对天然气(Z N /Z) 1/2 =F Z 为超压缩因子。

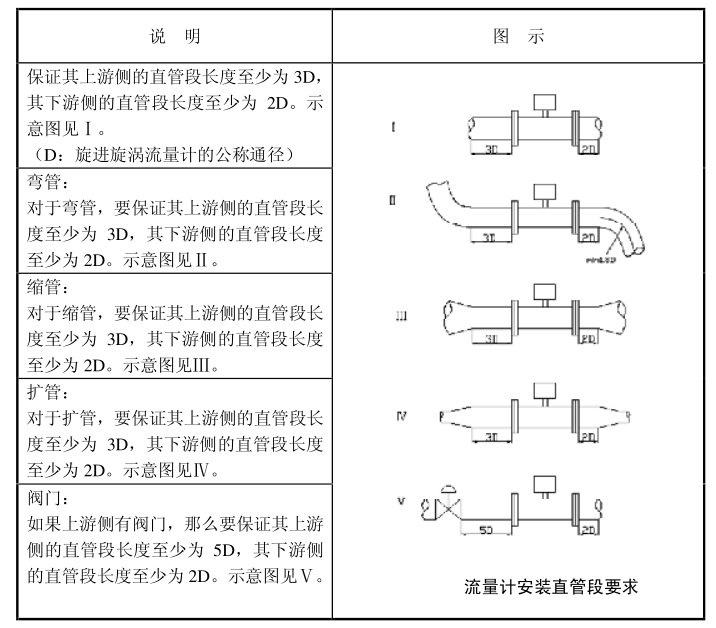

建议采用如下图所列的前后直管段长度, 且保持直管段内壁光滑平直。
2 安装注意事项
传感器按流向标志可在垂直、 水平或任意倾斜位置上安装;
当管线较长或距离振动源较近时, 应在流量计的上、 下游安装支撑, 以消除管线振
动的影响;
传感器的安装地点应有足够的空间, 以便于流量计的检查和维修, 并应满足流量计
的环境要求;
应避免外界强磁场的干扰;
在室外安装使用时, 应有遮盖物, 避免烈日曝晒与雨水浸蚀, 影响仪表使用寿命;
管线试压时, 应注意智能型流量计所配置压力传感器的压力测量范围,以免过压损
坏压力传感器。
应注意安装应力的影响, 安装流量计上游和下游管道应同轴, 否则会产生剪切应力。
安装流量计的位置应考虑密封垫片的厚度, 或在下游侧安装一个弹性伸缩节。
安装流量计之前应先清除管道中的焊渣等杂物。
防爆场所安装要求
流量计应有可靠的接地, 防爆接地不应与强电系统的保护接地共用。
现场测试电源时, 不允许使用交流电源接地。
在任何情况下, 用户不得自行更改防爆电路、 元器件和防爆型式。
必须先切断外接电源再打开转换器盖子。
相信通过以上天然气流量计安装要求的全部容,能够使大家有一个较为全面的认识,对选择合适的液体流量计有所帮助。如有疑问,可以随时联系我们。
