智能化一体孔板流量计
西安华恒仪表制造有限公司是掌握流量计、压力变送器、密度计、液位计核心技术的仪表生产厂家。主要生产流量计/压力变送器/密度计/液位计OEM(代工),拥有自主的研发团队和生产线。可以自主研发设计满足各行业、各环境下的高精度流量计。今天和大家分享一下智能一体化孔板流量计。
一、 概述
智能一体化孔板流量计是一种最传统且历史悠久的流量测量方式具有测量介质适应性强、耐高温高压、标准化程度最高、可以免实流标定等一系列优点至今仍是一些发达国家的流量测量国家标准在流量测量中占据统治地位。但传统方式存在安装较复杂、量程比窄、实际运行工况偏离设计工况会产生较大误差等问题因而限制了其应用范围。
STZH 型智能一体化孔板流量计是我公司最新研制的功能齐全的新一代一体化孔板流量计量系统。它全面解决了孔板流量计所存在的防冻、堵塞、耐热、引压平衡、介质隔离等问题并且可根据用户需求对差压、压力、温度进行复合测量。也可根据用户要求实现流量在线迭代计算、现场显示可显示累积、瞬时流量温度、压力、差压、介质密度等 17 项参数同时输出 420mA 标准信号等它的一体化、人性化、实用化设计为用户提供了一种精度高、方便实用、维护简单、成本较低的新型高性能流量计。
二、 设计要点及结构说明
1、结构组成:
STZH 型智能一体化孔板流量计由整体孔板或喷嘴、1/4 圆喷嘴等、根部阀导压管散热装置三阀组差压变送器、液晶显示器等组成。
2、连接方式:
孔板与取压孔整体加工钻孔与孔板水平呈 30 45角构成整体孔板。两根部阀与取压孔轴线重合并通过不锈钢短管焊接到孔板正负取压口。根部阀通过导压管与散热装置相连接(散热装置上带有排污孔与注液孔)然后用导压短管和接头连接到三阀组三阀组通过支柱连接到孔板三阀组另一侧与差压变送器及压力变送器腔室相连(可独立配压力、温度变送器)实现差压、压力、温度的测量。特殊工况时可根据需要加工成对焊式、管段法兰式孔板.
3、设计要点:
1、可拆卸和检查性:根部阀可解决变送器拆卸和引压管堵塞问题。关闭根部阀可切断测量系统和管道的通路可方便拆装三阀组及差压变送器等组件。关闭三阀组可切断管路与差压变送器的连接如孔板取压孔或根部阀堵塞可通过散热装置注水孔加压吹扫。也可打开散热装置排污口进行排污(排污后应重新注液)散热装置注液孔也可在必要时判断根部阀堵塞情况.
2、防单向压力冲击性:三阀组可通过中部阀的开启以避免运行过程中启闭管道阀门时对差压变送器的单项冲击。
3、液密封性:关闭根部阀先将引压系统灌满液体起到液封作用。充灌液体可保持在引压管中使任何管道介质不能进入差压变送器起到防热冲击、防气泡的作用加入合适的防冻液可实现可靠防冻。
4、可实现液体或气体的隔离:当测量液体或气体时可在散热装置内注满隔离液或水可进行液液隔离或气液隔离有效保护差压变送器不受腐蚀性液体和脏污气体的侵害。
5、耐热性及平衡性:通过散热装置内注液时的液体溢流可使两散热装置内的液面高度保持一致从而可保证差压变送器的测量准确无误同时容器内的液体还可保证差压变送器不受过热损害.
6、差压、压力、温度的复合测量:压力变送器和复合放大器综合设计可为正确的流量计算、低成本的提供了压力、温度测量信号。降低了需要温压补偿时的部分变送器、连接导线成本。
7、防堵塞性:对蒸汽、液体测量导压钻孔与孔板水平一般呈 30--45角可克服管
道沉淀物进入引压管减少堵塞。

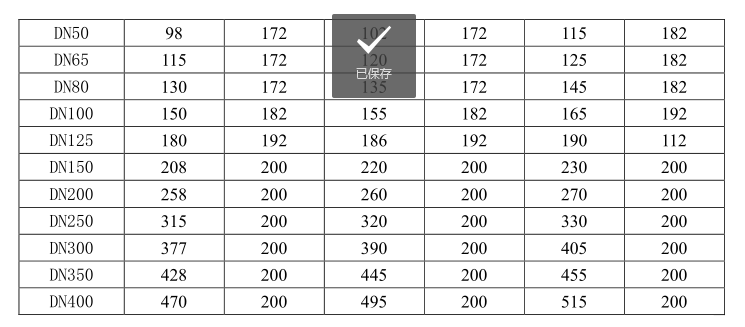

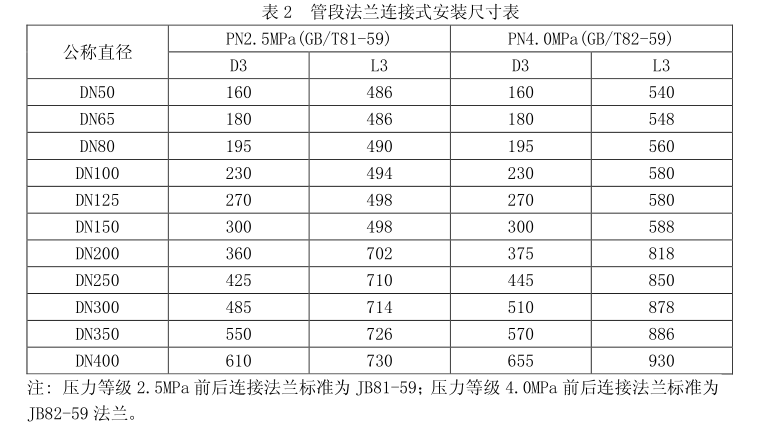

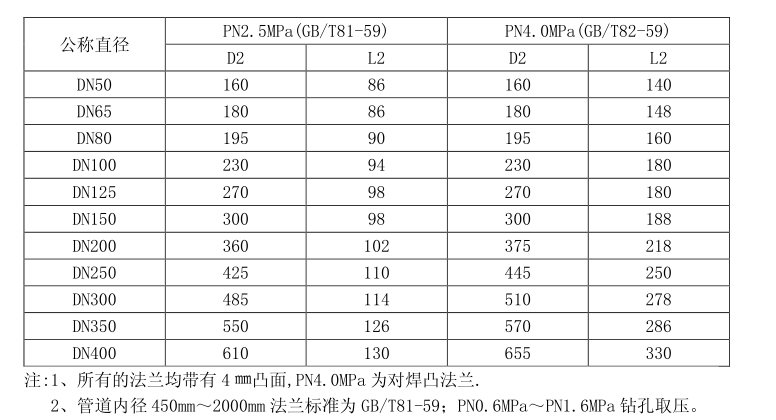

8、结构型式及节流件种类:结构型式:①法兰夹装式见(图 2)②管段法兰连接式(法兰标准:压力等级 2.5MPa,4.0MPa 为 JB82-59 或按用户要求)见图 3③焊接式见图 4。外形尺寸分别见见表 1、表 2、表 3。节流件种类:一体化孔板、一体化喷嘴、一体化 1/4圆喷嘴、一体化耐磨孔板、一体化圆缺孔板一体锥形入口孔板等.
9、安装方便:孔板采用夹装、焊接、管段法兰式与管道连接型式多样安装简单。
三、基本设计依据
计算公式智能一体化孔板流量计与节流装置计算方法相同按流量测量国家标准GB/T2624-93 和国际标准 ISO5167-2003 规定的(孔板及其它节流件与配件)相关标准设计、生产加工采用单独钻孔角接取压方式取压孔直径 6 ㎜为标准孔板按照国家标准规定标准孔板不用实流标定只要在正确的使用条件下可保证孔板计量的流量不确定度。
对特殊需要的也可加工其它标准或非标准节流件。其公式如下:q m =C 1-4 0.5 4d 2 21 p0.5
式中: q m ;质量流量(Kg/s公斤/秒)C;流出系数(无量纲) ;流束膨胀系数(无量纲) =d/D 工作状态下节流件开孔与管道内径的比值(无量纲)d=d 20 1 d t-20D=D 20 1 D t-20d 20 、D 20 分别为孔板开孔管道内径 20℃状态下的值㎜ d、 D 分别是工作状态下孔板、管道材质的线膨胀系数㎜/℃d;工作状态下的孔板开孔直径(单位:m) p;差压(单位:Pa) --工作状态下的介质密度(单位:Kg/m3 )。
相信通过以上智能一体化孔板流量计的全部内容,能够使大家对智能一体化孔板流量计有一个较为全面的认识,对选择合适的液体流量计有所帮助。如有疑问,可以随时联系我们。
