  西安华恒仪表制造有限公司是主要生产流量计和变送器的仪表厂家,拥有自主的研发团队和生产线。可以自主研发设计满足各行业、各环境下的高精度流量计。今天和大家分享一下孔板流量计_一体化孔板流量计厂家。



  一、 概述:



  节流装置是与差压计或差压变送器配套构成为差压式流量计。 广泛地被应用于单相条件下的液体、 气体和水蒸汽的流量测量、 控制和调节, 更适用于高静压高温的场合。我公司生产的节流装置和组件, 执行标准为 GB/ T-2624-93 和 ISO5167-9l, 取压方式有角接取压、 法兰取压和径距取压以及特殊取压, 节流件有标准孔板, 标准喷嘴、 长径喷嘴、圆缺孔板、 四分之一圆孔板、 限流孔板、 文丘里管等, 供货形式可分为组件和整套装置, 因而能在石油、 化工、 冶金、 电力、 纺织、 食品、 军工、 能源、 环保等行业的生产和实验过程中得到普遍使用孔板流量计_一体化孔板流量计厂家。



  二、 工作原理:



  当充满管道的流体流经管道内的节流装置时, 流束将在节流件处形成局部收缩, 从而使流速增加, 静压力降低, 于是在节流件前后产生了静压力差(差压) , 流体的流速愈大, 在节流件前后产生的差压也愈大, 根据能量守恒定律和流动连续方程, 通过测量差压而衡量流体流过节流装置的流量。



  三、 特点:

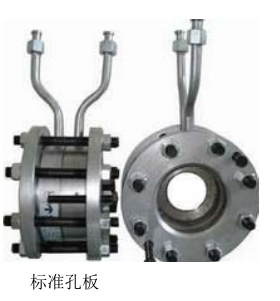

  结构简单, 无可动部件、 长期使用稳定可靠, 精度高。 有丰富的设计制造和应用经验。标准化程度高, 线性好, 可不必进行实流标定。 孔板流量计有可靠的实验数据和完善的国际、国家标准 GB2624-93。 在国外和国内有着其固有的巨大市场, 用户熟悉、 数据完善; 遵循国际标准计算与加工、使用灵活方便; 国内目 前流量测量中应用最广泛的仍然是差压式流量计,据有关资料的估计占流量仪表总用量的 75%-85%之间。 它在蒸汽锅炉、 石油、 化工、 钢铁、电力、 水利、 造纸、 制药、 食品和化纤等行业中被广泛使用。



  四、 原理及结构:

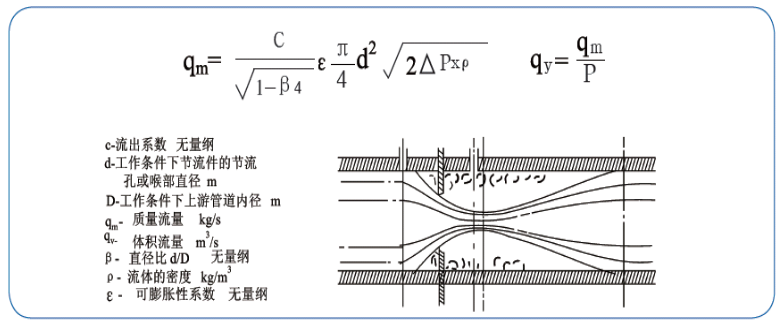

  充满管道的流体, 当它们流经管道内的流量孔板时, 流速将在流量孔板的节流处形成局部收缩, 从而使流速加快, 静压力降低, 于是在标准孔板前后便产生了压力降或叫压差, 介质流动的流量愈大, 在流量孔板前后产生的压差也就愈大, 所以可通过测量压差来测量流体流量的大小。 这种测量方法是以流动连续性方程(质量守恒定律) 和伯努利方程式(能量守恒定律) 的原理为基础的。



  五、 主要技术参数:



  ◇公称通径: DN20  DN1000



  ◇依据国家标准 GB/T2624-93 进行设计制



  ◇依据国家检定规程 JJG 640-94 进行出厂检定



  ◇基本精度: 0. 5%、 1%、 1. 5%



  ◇流量范围:  1: 15



  ◇公称压力: 0. 6、 1. 0、 1. 6、 2. 5、 4. 0、 6. 4、 10(MPa)



  ◇被测介质: 饱和蒸气、 过热蒸气、 水、 空气、 天然气、 其它混合介质



  ◇被测介质温度: -10℃~+450℃



  ◇供电电源: 智能流量积算仪 220VAC, 流量变送器 24VDC(由积算仪供电) ,



  ◇输出信号: 4-20mA DC 或 RS485 通讯



  ◇防爆性能: 本安型 ibIICT5



  六、 安 装:



  ◇可水平、 垂直安装, 应保证管内充满液体。



  ◇孔板流量计前, 后直管段应是直的, 无肉眼可见弯曲, 同时应是圆的, 内壁应洁净,无凹坑与沉淀物。



  ◇直管段长度要求及节流装置安装应符合 GB/T2622493 有关规定。



  订货时请详细提供以下数据:



  (1) 被测介质名称



  (2) 最大、 常用、 最小流量。



  (3) 工作压力、 工作温度



  (4) 介质密度、 粘度 (水, 蒸汽, 常用气体可以不提供)



  (5) 管道材质、 内径、 外径



  以上就是孔板流量计_一体化孔板流量计厂家的全部内容,如有疑问,可以随时联系我们。
