文丘里流量计现场使用时注意的事项
文丘里流量计现场使用时注意的事项
1、首先截取两段与取压弯管相同管径的直管段,长度在1倍直径以上。
2、在条件较好的平台(或平地)上,将截取的两段直管段与取压弯管焊接,呈90o垂直状态,并保证焊接质量3、文丘里管传感器与工艺管道焊接,尽可能使其在水平空间状态下工作。当现场不具备水平安装条件时,可在垂直空间状态下安装。将预制好的管道上架与工艺管道焊接。
4、将预制好的管道上架与工艺管道焊接。
文丘里管流量传感器与工艺管道采用法兰连接,可按传感器标志流向,与工艺管道呈水平空间状态对接。
文丘里管安装时,前端直管段长度应大于5倍直径,后端直管段长度应大于2倍直径。
经典文丘里流量计
经典文丘里流量计概述
经典文丘里管是按国标GB/T2624-93设计制造,按检定规程JJG640-94检定的。在标准节流装置中,它所要求的上、下游直管道zui短、*压力损失zui小、性能稳定、维护方便。因其计算准确、能耗小,已广泛用于石油、化工、电力、冶金行业。
经典文丘里流量计适用范围
1、公称直径:50mm≤DN≤1200mm(超过此范围需标定)粗铸收缩段:100mm≤DN≤800mm
机械加工收缩段:50mm≤DN≤250mm
粗焊铁板收缩段:200mm≤DN≤1200mm
2、节流孔径比β:0.3≤β≤0.75
粗铸收缩段:0.3≤β≤0.75
机械加工收缩段:0.4≤β≤0.75
粗焊铁板收缩段:0.4≤β≤0.7
3、雷诺数范围:2×10 5≤ReD≤2×10 6
粗铸收缩段:2×10 5≤ReD≤2×10 6
机械加工收缩段:2×10 5≤ReD≤2×10 6
粗焊铁板收缩段:2×10 5≤ReD≤2×10 6
4、精度等级:1级
经典文丘里流量计特点:
经典文丘里管结构简单,耐用,性能稳定。
经典文丘里管压力损失小,节约流体输送所需的能源。
经典文丘里管在通径50~1200范围内.不需要实流标定。超出这个范围,可以参比设计制造。当需要较高**度时,可进行实流标定。
本体安装尺寸较长,对大口径仪表,不便于运输安装。
经典文丘里流量计技术参数:
公称通径(mm):DN50一DNl200(~2600)
公称压力(MPa):0 25~4 0(~6 3)
**度(不确定度):±01%~±1 5%
经典文丘里流量计结构形式

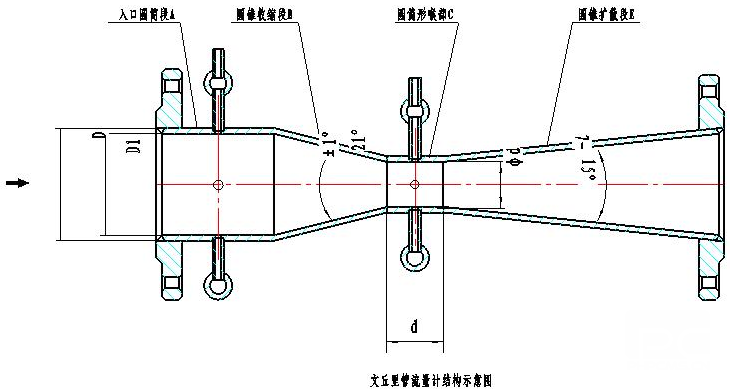

经典文丘里管的轴向截面见上图。它是由入口圆筒段A、圆锥收缩段B、圆筒形喉部C、圆锥扩散段E组成。圆筒段A的直径为D,其长度等于D;收缩段B为圆锥形,并有21°±1°的夹角;喉部C为直径d的圆筒形,其长度等于d;扩散段E为圆锥形,扩散角7°~15°。
经典文丘里管的收缩段分三种形式:粗铸收缩段,机械加工收缩段,粗焊铁板收缩段。
经典文丘里管的上游取压口和喉部取压口做成几个(不少于4个)单独的管壁取压口形式,用均压环把几个单独管壁取压连接起来。当d≥33.3mm时,喉部取压口的直径为4~10mm,上游取压口直径应不大于0.1D;当d≤33.3mm时,喉部取压口直径为0.1d~0.13d,上游取压口的直径为0.1d~0.1D。
